Halo rekan-rekan arsitek dan sipil, semoga selalu sehat dan lancar dalam setiap aktivitas. Pada kesempatan kali ini saya akan membagikan Detail Floor Pipe Support (Dudukan Pipa Lantai) DWG AutoCAD yang dapat dijadikan referensi gambar kerja, khususnya untuk pekerjaan MEP dan sistem perpipaan gedung. File ini sangat cocok digunakan oleh mahasiswa, drafter, maupun praktisi teknik sebagai bahan pembelajaran dan acuan desain.
Pengertian Floor Pipe Support (Dudukan Pipa Lantai)
Floor pipe support atau dudukan pipa lantai adalah elemen pendukung yang berfungsi menahan dan menopang pipa yang dipasang di atas lantai atau slab beton. Komponen ini berperan penting dalam menjaga posisi pipa agar tetap stabil, lurus, dan aman terhadap beban pipa, beban fluida, serta getaran selama sistem beroperasi.
Dalam penerapannya, floor pipe support banyak digunakan pada instalasi air bersih, air kotor, fire fighting, sprinkler, hingga sistem mekanikal dan HVAC. Pemilihan tipe dudukan pipa yang tepat akan membantu memperpanjang umur pipa dan mencegah kerusakan akibat pergeseran atau tekanan berlebih.
Detail Teknis Floor Pipe Support
Secara teknis, floor pipe support umumnya dibuat dari baja struktural dengan finishing galvanis atau cat pelindung untuk meningkatkan ketahanan terhadap korosi. Desainnya disesuaikan dengan diameter pipa, tinggi elevasi, serta kapasitas beban yang harus ditahan. Pada gambar detail AutoCAD, biasanya ditampilkan ukuran base plate, baut angkur, tinggi support, serta posisi pipa terhadap lantai.

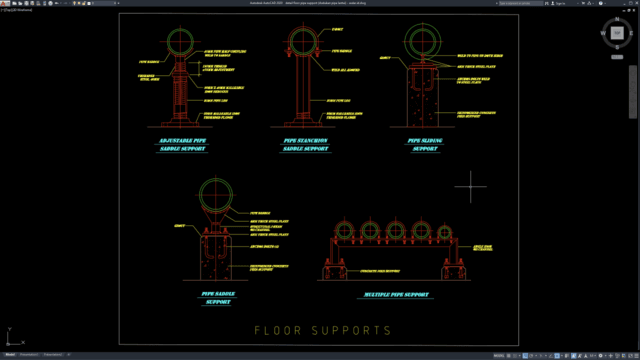

Gambar Detail Floor Pipe Support (Dudukan Pipa Lantai) DWG AutoCAD memberikan gambaran yang jelas mengenai metode pemasangan yang benar dan standar, sehingga dapat digunakan sebagai referensi dalam pembuatan shop drawing maupun gambar pelaksanaan di lapangan.
Download Detail Floor Pipe Support (Dudukan Pipa Lantai) DWG AutoCAD
File yang dibagikan tersedia dalam format .DWG, sehingga dapat langsung dibuka dan diedit menggunakan aplikasi AutoCAD versi lama hingga terbaru. Gambar ini ditujukan sebagai referensi edukasi dan pengembangan desain, serta dapat disesuaikan dengan kebutuhan proyek masing-masing.
Detail Floor Pipe Support merupakan salah satu contoh gambar standar yang umum diterapkan pada proyek bangunan bertingkat di Indonesia, khususnya pada pekerjaan MEP, plumbing, dan sistem utilitas gedung.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Floor Pipe Support (Dudukan Pipa Lantai) DWG AutoCAD dibawah ini:
Detail Floor Pipe Support (Dudukan Pipa Lantai) DWG AutoCAD
| Google Drive | DOWNLOAD[69.22KB] |
| Mediafire | DOWNLOAD[69.22KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Semoga referensi ini bermanfaat dan dapat membantu memperlancar proses perencanaan maupun pelaksanaan proyek Anda. Jangan lupa untuk berbagi informasi yang bermanfaat kepada rekan-rekan lainnya. Semoga sukses!
