Halo rekan-rekan arsitek dan sipil, semoga selalu sehat dan sukses dalam setiap aktivitas. Pada kesempatan kali ini saya akan membagikan Detail Sambungan Coil Pendingin dan Pemanas Bertumpuk DWG AutoCAD yang dapat dijadikan referensi gambar kerja untuk sistem HVAC dan mekanikal bangunan. File ini sangat bermanfaat bagi mahasiswa, drafter, maupun praktisi MEP yang membutuhkan acuan detail sambungan coil bertumpuk yang rapi dan aplikatif.
Pengertian Coil Pendingin dan Pemanas Bertumpuk
Coil pendingin dan pemanas bertumpuk (stacked cooling and heating coil) adalah konfigurasi coil pada sistem HVAC di mana cooling coil dan heating coil disusun secara vertikal dalam satu unit atau rangkaian. Konfigurasi ini umum digunakan pada Air Handling Unit (AHU) atau unit HVAC lainnya yang memiliki keterbatasan ruang namun tetap membutuhkan fungsi pendinginan dan pemanasan secara efisien.
Dengan sistem bertumpuk, aliran udara akan melewati kedua coil secara berurutan sehingga pengaturan suhu dan kelembapan ruangan dapat dilakukan dengan lebih presisi. Desain sambungan perpipaan yang tepat sangat diperlukan agar performa sistem tetap optimal dan mudah dalam perawatan.
Detail Teknis Sambungan Coil Bertumpuk

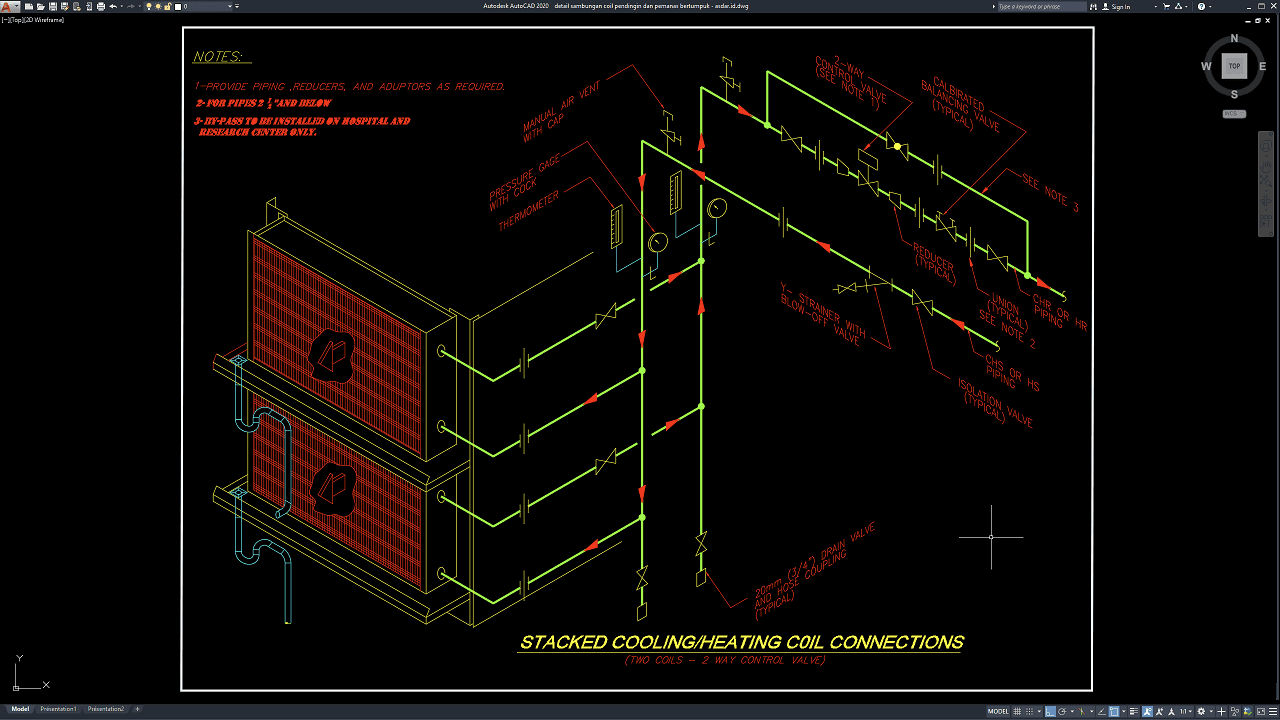

Secara teknis, sambungan coil pendingin dan pemanas bertumpuk melibatkan pipa supply dan return, control valve, balancing valve, flexible connector, strainer, serta air vent dan drain. Pada gambar detail AutoCAD, ditampilkan arah aliran fluida, elevasi pipa, serta jarak antar coil untuk memastikan instalasi sesuai standar perencanaan HVAC.
Gambar Detail Sambungan Coil Pendingin dan Pemanas Bertumpuk DWG AutoCAD sangat membantu dalam proses koordinasi desain, pembuatan shop drawing, serta pelaksanaan instalasi di lapangan. Detail yang jelas akan meminimalkan potensi kesalahan pemasangan dan meningkatkan efisiensi sistem HVAC.
Download Detail Sambungan Coil Pendingin dan Pemanas Bertumpuk DWG AutoCAD
File yang dibagikan tersedia dalam format .DWG, sehingga dapat langsung dibuka dan diedit menggunakan aplikasi AutoCAD versi lama hingga terbaru. Gambar ini ditujukan sebagai referensi edukasi dan pengembangan desain, serta dapat disesuaikan dengan kebutuhan proyek HVAC masing-masing.
Detail Sambungan Coil Pendingin dan Pemanas Bertumpuk merupakan salah satu detail standar yang banyak diterapkan pada proyek bangunan modern di Indonesia, khususnya pada sistem HVAC dan MEP gedung
