Halo rekan-rekan arsitek, engineer, dan praktisi MEP, semoga selalu dalam keadaan sehat dan sukses. Pada kesempatan kali ini saya akan membagikan referensi Gambar Detail Perpipaan Backflow Preventer AutoCAD yang dapat digunakan sebagai acuan perencanaan dan instalasi sistem perpipaan pada bangunan gedung. Gambar ini sangat bermanfaat bagi konsultan perencana, kontraktor MEP, serta mahasiswa yang sedang mempelajari gambar teknik instalasi utilitas bangunan.
Backflow preventer merupakan komponen penting dalam sistem perpipaan air bersih dan sistem proteksi kebakaran yang berfungsi mencegah aliran balik air terkontaminasi ke dalam jaringan suplai utama. Oleh karena itu, detail perpipaan backflow preventer harus dirancang dan dipasang dengan benar agar kualitas air tetap terjaga serta memenuhi standar keselamatan dan regulasi teknis.
Pengertian Backflow Preventer dan Sistem Perpipaannya
Backflow preventer adalah perangkat mekanis yang dipasang pada jalur pipa air untuk mencegah terjadinya aliran balik (backflow) akibat perubahan tekanan dalam sistem. Perangkat ini umumnya digunakan pada instalasi air bersih, sistem sprinkler, hydrant, dan jaringan perpipaan gedung lainnya yang berisiko terkontaminasi.
Detail perpipaan backflow preventer mencakup konfigurasi pipa masuk dan keluar, posisi valve, drain, serta ruang servis untuk perawatan. Dalam gambar AutoCAD, detail ini disajikan secara teknis agar memudahkan pelaksanaan di lapangan dan memastikan perangkat dapat bekerja optimal sesuai fungsinya.
Fungsi dan Manfaat Gambar Detail Perpipaan Backflow Preventer
Gambar detail perpipaan backflow preventer berfungsi sebagai panduan kerja bagi pelaksana proyek dalam melakukan instalasi yang benar dan aman. Dengan adanya gambar detail, risiko kesalahan pemasangan dapat diminimalkan, sekaligus mempercepat proses koordinasi antara tim desain, pengawas, dan kontraktor.
Selain itu, gambar ini juga bermanfaat sebagai referensi pembelajaran bagi mahasiswa dan praktisi pemula di bidang MEP. Detail yang jelas membantu memastikan sistem perpipaan memenuhi standar teknis, menjaga kualitas air, dan mendukung keandalan sistem proteksi kebakaran gedung.
Download Gambar Detail Perpipaan Backflow Preventer DWG AutoCAD
File yang dibagikan berisi gambar detail perpipaan backflow preventer dalam format .DWG sehingga dapat langsung dibuka menggunakan AutoCAD versi terbaru maupun versi lama (minimal AutoCAD 2004). File ini juga dapat diedit dan disesuaikan dengan kebutuhan desain proyek masing-masing.
Gambar ini disediakan sebagai referensi desain dan edukasi, bukan sebagai gambar kerja final. Namun demikian, detail ini sangat membantu sebagai acuan awal dalam perencanaan sistem perpipaan air bersih dan fire protection pada bangunan gedung.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Detail Perpipaan Backflow Preventer DWG AutoCAD dibawah ini:

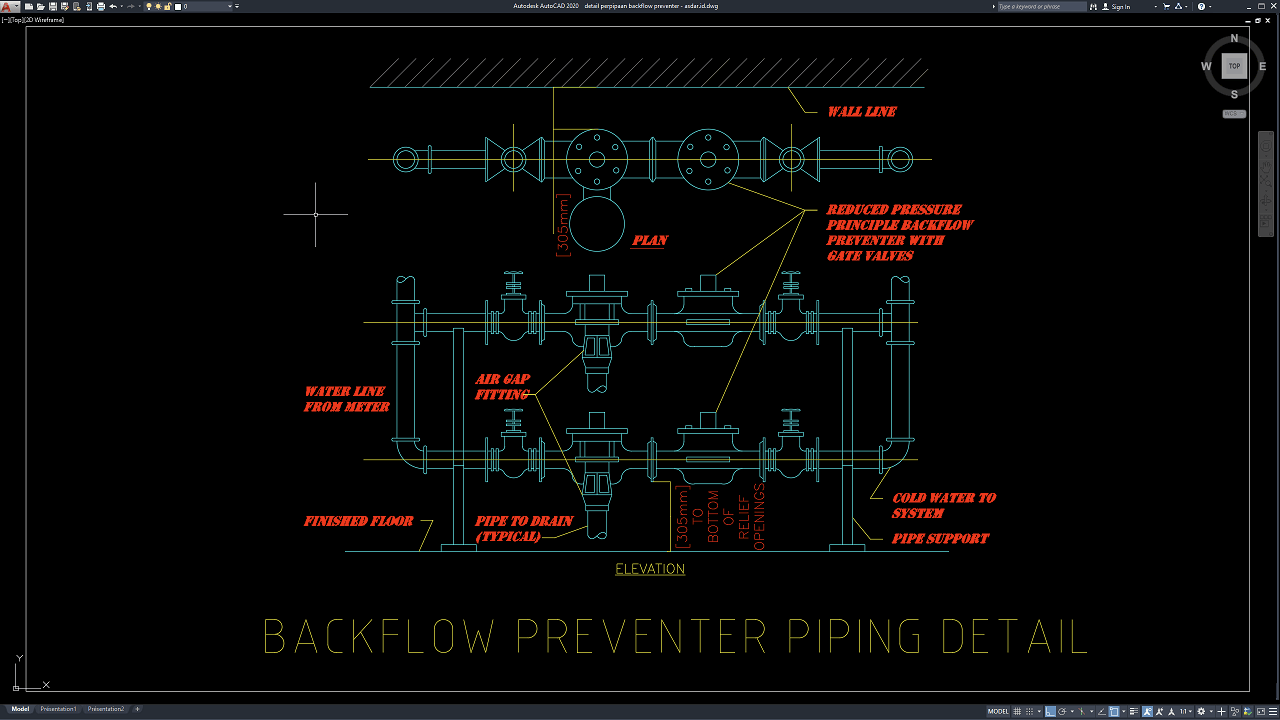

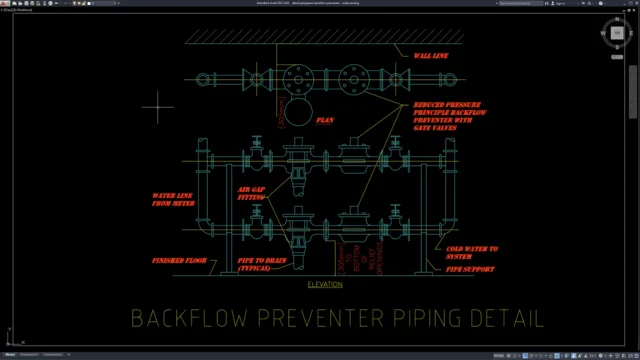

Detail Perpipaan Backflow Preventer DWG AutoCAD
