Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Artikel kali ini saya akan membagikan Aplikasi atau Software Perhitungan Pipe Thrust Block Format XLS Excel kepada kalian secara gratis tanpa dipungut biaya apapun. Aplikasi ini sangat cocok untuk anda yang mencari cara menghitung thrust block pada pipa, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar menganalisa.

Pengertian Pipe Thrust Block

Pipe thrust block adalah struktur beton atau material padat lainnya yang dipasang pada sistem perpipaan untuk menahan gaya dorong (dorongan) yang dihasilkan oleh aliran cairan bertekanan, mencegah pipa bergerak, dan menjaga sambungan tetap aman. Blok ini bekerja dengan cara menyalurkan gaya dari titik yang membutuhkan pengamanan (seperti sambungan, siku, atau katup) ke tanah yang kuat, dan biasanya dipasang di setiap perubahan arah atau titik krusial dalam sistem perpipaan bertekanan.

Fungsi utama pipe thrust block:

• Menahan gaya dorong: Gaya dorong timbul dari perubahan arah, perubahan diameter, atau berhenti/berjalannya aliran fluida di dalam pipa.
• Mencegah pergerakan pipa: Blok ini bertindak sebagai jangkar agar pipa tidak bergeser atau terlepas akibat tekanan fluida.
• Melindungi sambungan: Mencegah sambungan pipa rusak akibat gaya dorong yang ekstrem, yang bisa menimbulkan kebocoran parah.

Kapan pipe thrust block diperlukan:

• Pada sambungan pipa yang menggunakan gasket, seperti pada siku, T, penutup ujung, katup, dan hidran.
• Pada sistem perpipaan bertekanan tinggi yang mungkin tidak dapat menahan gaya dorong secara internal.
• Pada sistem perpipaan yang terkubur untuk mencegah pergeseran akibat beban termal dan tekanan.

Hal-hal yang perlu diperhatikan:

• Ukuran dan jenis blok dorong harus disesuaikan dengan ukuran pipa, tekanan, suhu, jenis sambungan, dan daya dukung tanah.
• Perhitungan detail biasanya dilakukan oleh insinyur untuk menentukan luas area yang dibutuhkan untuk mendukung beban dorong.
• Untuk sistem perpipaan HDPE yang disambung dengan fusi panas, blok dorong tidak diperlukan karena sistemnya bersifat self-restrained, kecuali jika menggunakan fitting mekanis dengan gasket.

Download Perhitungan Pipe Thrust Block Format XLS Excel

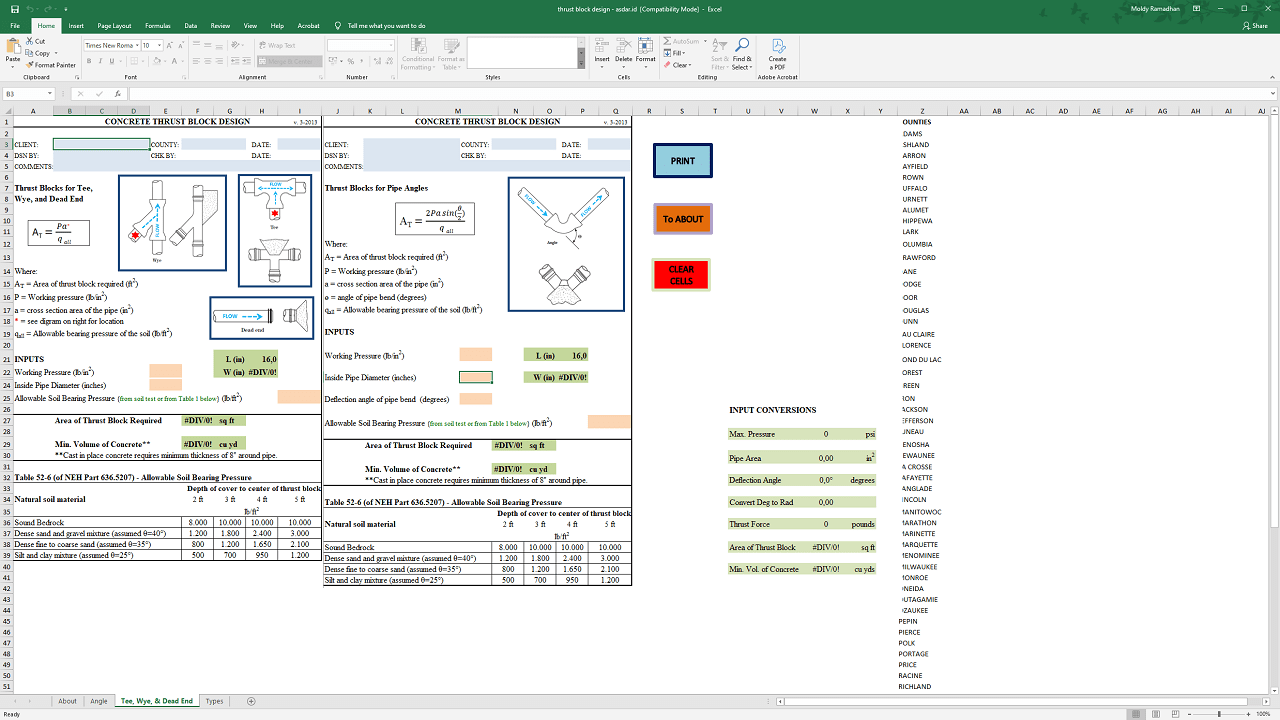

Unduh lembar kerja Excel gratis untuk menghitung dan merancang thrust block pada pipa. Thrust block umumnya digunakan untuk menahan dan menambatkan pipa agar tidak bergeser saat tekanan bekerja di dalam pipa. Perhitungan ini bertujuan untuk menentukan ukuran thrust block yang diperlukan pada pipa yang mengalami tekanan internal, terutama pada bagian sambungan seperti belokan (bend), tee, atau fitting lainnya.

Ukuran thrust block ditentukan berdasarkan beberapa faktor, seperti diameter pipa dan daya dukung tanah. Untuk memudahkan proses perancangan, kami menyediakan file Excel yang dapat membantu Anda menghitung luas, volume, dan dimensi thrust block dengan cepat dan akurat.

Langkah-langkah Perhitungan Thrust Block:

1. Hitung Gaya Dorong (F):
   Gaya dorong dihasilkan pada sambungan pipa akibat tekanan internal.
   Rumus:

   F=P×π×4D2​​

   Di mana P adalah tekanan internal, dan D adalah diameter pipa.

2. Hitung Luas Thrust Block (A):
   Untuk menghitung luas thrust block yang dibutuhkan, gunakan rumus:

   A=σmax​F​​

   Di mana F adalah gaya dorong, dan σ_max adalah tegangan tanah yang diizinkan.

3. Hitung Dimensi Thrust Block:
   Setelah mengetahui luas thrust block yang dibutuhkan, Anda dapat menentukan dimensi atau ukuran thrust block. Jika berbentuk persegi panjang, tentukan panjang dan lebarnya. Namun, bentuk thrust block juga bisa dibuat melingkar tergantung kondisi dan desain yang diinginkan.

Data yang Diperlukan untuk Desain Thrust Block:

• Diameter Pipa (D) dalam meter (m)
• Tekanan Internal (P) dalam Pascal (Pa)
• Tegangan Tanah yang Diizinkan (σ_max) dalam Pascal (Pa)

Setelah Anda memasukkan nilai diameter pipa, tekanan internal, dan tegangan tanah yang diizinkan, lembar Excel ini akan secara otomatis menghitung gaya dorong yang terjadi serta luas thrust block yang diperlukan.

Dibawah ini saya sediakan file excel yang dibutuhkan untuk perhitungan desain dari box culvert. Dibawah link download, saya sediakan video tutorial menghitung box culvert. Silahkan didownload dulu filenya pada link berikut ini:

Password rar: www.asdar.id

Sekian postingan singkat kali ini mengenai Perhitungan Pipe Thrust Block Format XLS Excel, semoga bisa bermanfaat untuk yang lagi belajar menghitung dan merancang thrust block pada pipa atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
