Hubungan Struktur Pondasi, Sloof, Kolom, Dan Ringbalok Untuk Rumah Tinggal

9474
2
BERBAGI
Bantu support blog asdar.id agar bisa lebih berkembang lagi untuk membagikan ilmu pengetahuan secara gratis. Caranya yaitu dengan menyisihkan sedikit rejeki anda melalui laman donasi, klik DISINI. Semoga apa yang anda berikan bisa menjadi penolong di Akhirat kelak, Amin Ya Rabbal 'Alamin :-)
hubungan struktur

Postingan saya kali ini akan menjelaskan mengenai hubungan struktur pada bangunan untuk rumah tinggal. Komponen struktur utama bangunan yang perlu dipahami dalam membangunan rumah adalah:

  • Pondasi
  • Penulangan Beton (Sloof, Kolom, dan Ring Balok)
  • Kuda-Kuda dan Atap

Untuk bagian lainnya lebih merupakan komponen non-struktural yaitu:

  • Eksterior dan Interior

Berikut adalah gambaran atau ilustrasi bagian struktur bangunan selain atap, meliputi hubungan antara pondasi, sloof, kolom dan ringbalok serta hubungan dengan dinding dan kusen.

hubungan struktur bangunan

Yang perlu diperhatikan:

  • pondasi bangunan (disesuaikan dengan kondisi tanah yang ada)
  • penempatan besi anker pada sloof harus tertanam pada pondasi
  • penempatan besi anker pada kolom harus tertanam pada dinding
  • penempatan ring balok/ringbalk diatas kusen sebagai penahan beban pada dinding
  • sambungan penulangan pada pertemuan antara sloof kolom dan ring balok

Berikut beberapa contoh hubungan struktur pada bangunan rumah.

Hubungan Struktur Pada Bangunan Untuk Rumah Tinggal

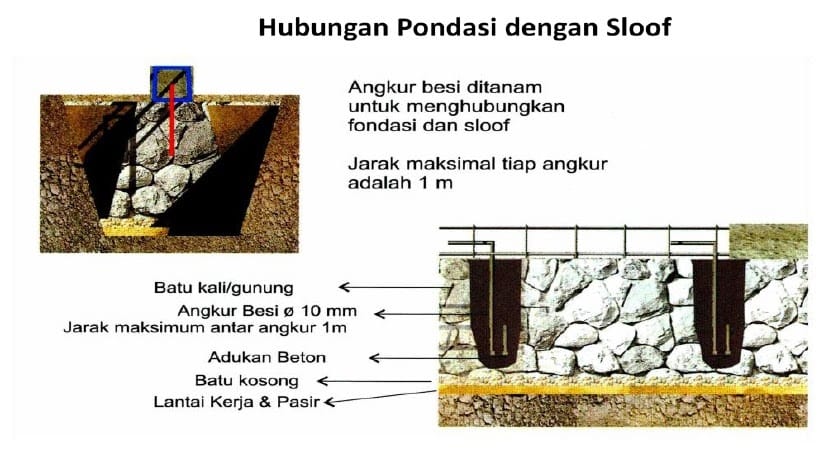

hubungan pondasi dengan sloof

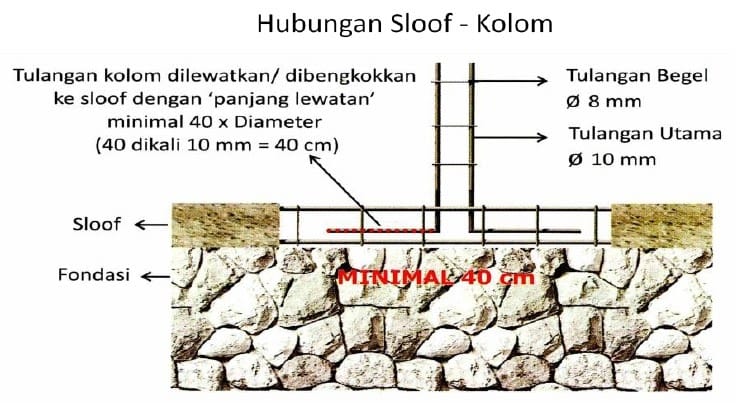

hubungan sloof dengan kolom

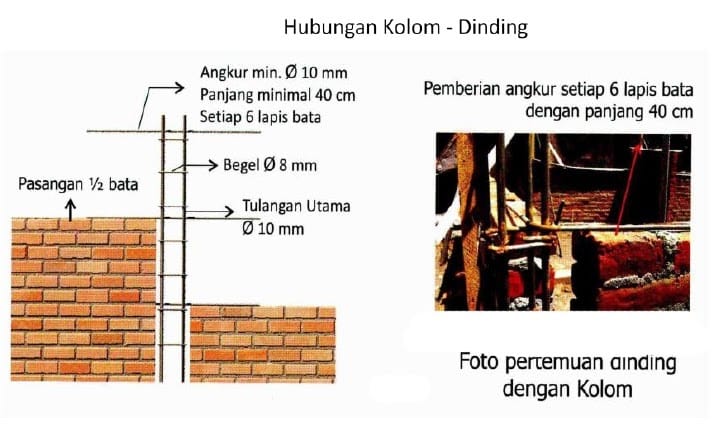

hubungan kolom dengan dinding

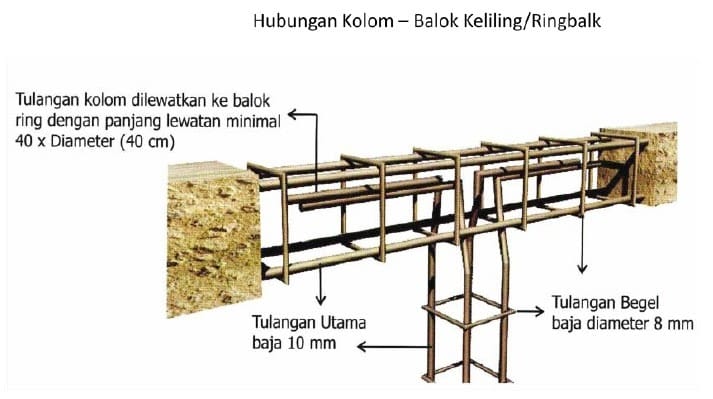

hubungan kolom dengan balok keliling atau ringbalk

Sekian postingan kali ini, semoga bisa bermanfaat bagi yang membutuhkannya atau sekedar sebagai bahan referensi pembelajaran. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media cukup dengan klik tombol SHARE disitus ini, terimakasih!
