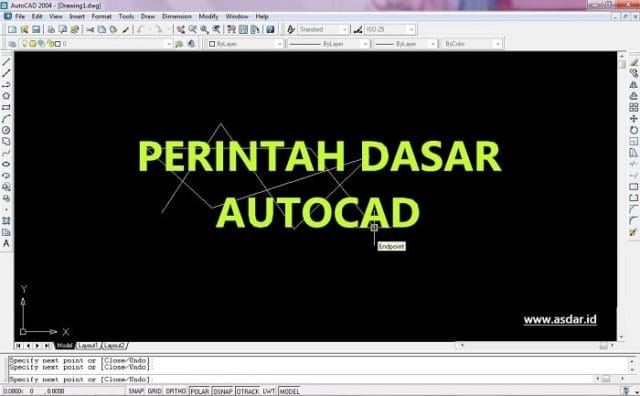

perintah dasar autocad
perintah dasar autocad

Halo rekan-rekan arsitek dan sipil dimanapun berada, kembali lagi kita berjumpa pada hari yang cerah ini. Pada kesempatan kali ini saya akan memberikan sedikit tutorial perintah-perintah dasar pada AutoCAD yang harus kita ketahui sewaktu pertama kali mengoperasikannya.

Perintah Dasar AutoCAD

Perintah dalam menggunakan AutoCAD ada beberapa variasi. Selain menggunakan ToolBar yang tersedia, terdapat pula perintah-perintah yang berlaku untuk membantu kita dalam pembuatan gambar. Diantara perintah tersebut yaitu menggambar garis, lingkaran, teks, atau bentuk-bentuk lainnya.

Setiap penggunaan perintah dalam AutoCAD harus selalu diakhiri dengan menekan tombol ENTER atau bisa juga dengan menggunakan SPASI pada keyboard komputer/ laptop anda. Perintah ini ditulis pada command bar yang ada di bawah.

Berikut beberapa perintah-perintah dasar yang sering digunakan dalam pengoperasian AutoCAD, diantaranya:

L (line) : untuk membuat garis
E (erase) : untuk menghapus objek
F (fillet) : untuk menghubungkan dua garis yang tidak sejajar
Ex (extend) : untuk memanjangkan garis dengan batas garis yang lainnya
Tr (trim) : untuk memotong garis
Cp (copy) : untuk memperbanyak objek
M (move) : untuk memindahkan objek
O (offset) : memperbanyak garis dengan jarak yang ditentukan

Mari kita bahas perintah-perintah diatas satu persatu:

1. L (Line)

Membuat garis dengan Ortho diaktifkan/On (tekan F8)

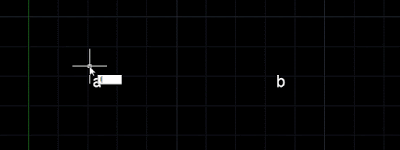

line ortho mode on
line ortho mode on

Perintah:

  • Ketik L (enter)
  • Klik sembarang di titik a
  • Tarik dan klik di titik b
  • Tekan Esc pada keyboard untuk mengakhiri

Membuat garis dengan Ortho di nonaktifkan/Off (tekan F8)

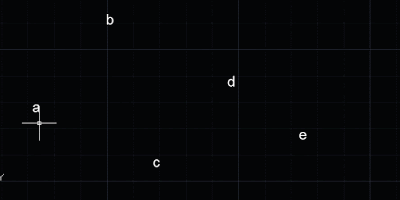

line ortho mode off
line ortho mode off

Perintah:

  • Ketik L (enter)
  • Klik sembarang pada titik a
  • Klik sembarang pada titik b
  • Klik sembarang pada titik c
  • … dan sterusnya sampai titik e
  • Tekan Esc untuk mengakhiri perintah

2. E (Erase)

erase
erase

Sebelumnya buatlah sebuah garis dengan perintah L (line).

Perintah:

  • Ketik E (enter)
  • Select object: klik garis yang akan dihapus (garis yang terpilih akan berubah menjadi putus-putus)
  • Tekan Enter
  • Garis pun terhapus/hilang

3. F (Fillet)

– Fillet dengan radius = 0

Buatlah dua buah garis tegak lurus seperti gambar dibawah ini:

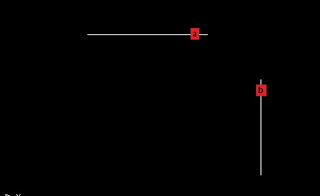

fillet1
fillet1

Perintah:

  • Ketik F (enter)
  • Pastikan pada command bar, radius menunjukan nilai 0.0000
  • Klik pada titik a
  • Klik pada titik b
    fillet2
    fillet2
  • Maka dua garus tersebut akan menyambung pada satu sudut lancip atau 90 derajat bila kedua garus saling tegak lurus, seperti gambar dibawah ini:
    fillet3
    fillet3
– Fillet dengan radius = 1

Perhatikan gambar dibawah ini, buat garis seperti pada gambar fillet1

fillet4
fillet4

Perintah:

  • Ketik F (enter)
  • Ketik R (enter)
  • Masukan 1 (enter)
  • Klik di titik a
  • Klik di titik b

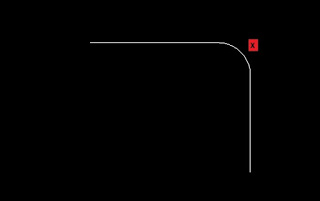

    fillet5
    fillet5
  • Maka dua garis tersebut akan membentuk sudut lingkaran (titik x) dengan radius 1

4. Ex (Extend)

Buatlah dua garis seperti pada gambar di bawah ini, garis b tegak lurus terhadap garis a (extend1).

extend1
extend1

Perintah:

  • Ketik EX (enter)
  • Klik garis titik a, garis akan berubah menjadi putus-putus
  • Tekan enter
  • Klik garis pada titik b, garis b akan memanjang sampai pada batas garis a
  • Tekan enter untuk mengakhiri

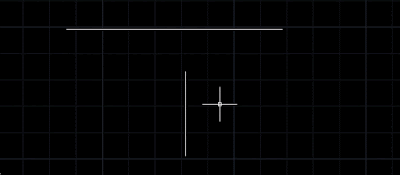

extend2
extend2

5. Tr (Trim)

Sebelumnya buatlah tiga buah garis seperti di bawah ini:

trim1
trim1

Perintah:

  • Ketik TR (enter)
  • Klik garis a
  • Klik garis b
  • Tekan enter
  • Klik garis c pada titik c, maka garis pada titik c akan terputus dengan batas kedua garis a dan b seperti hasilnya pada gambar trim2
trim2
trim2

6. CP (Copy)

Buat sebuah garis (a) seperti gambar di bawah ini:

copy1
copy1



copy2
copy2

Perintah:

  • Ketik CP (enter)
  • Klik garis a, garis akan beribah menjadi putus-putus
  • Tekan enter
  • Klik sembarang, arahkan ke sebelah kanan lalu klik sembarang sehingga muncul garis b
  • Arahkan ke sebelah kanan lagi lalu klik sembarang maka akan muncul garis c (gambar copy2)
copy3
copy3

7. M (Move)

Buatlah sebuah garis sembarang atau sebuah objek.

move1
gambar objek yang akan dipindahkan

Perintah:

  • Ketik M (enter)
  • Klik pada objek, garis objek yang terpilih akan berubah menjadi putus-putus
  • Tekan enter
  • Klik sembarang lalu geserkan ke arah yang diinginkan
  • Klik jika sudah menemukan tempat yang dinginkan
move2
objek (a) dipindahkan menuju (b)

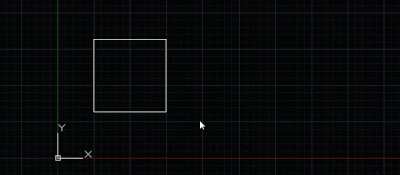

move3
move3

8. O (Offset)

Buatlah sebuah garis vertikal seperti gambar dibawah, kita akan meng-offset garis tersebut ke arah kanan sebesar 1 satuan jarak.

offset1
objek garis vertikal

Perintah:

  • Ketik O (enter)
  • Lihat pada Command Bar: Specify Offset distance or [Through/Erase/Layer]
  • Ketik angka 1 (enter)
  • Maka kursor akan berubah bentuk menjadi kotak
  • Klik pada garis tegak lurus
  • Garis akan berubah menjadi putus-putus
  • Lalu klik sembarang di sebelah kana garis, maka akan muncul garis dengan ukuran yang sama dengan jarak 1 satuan
command offset
command bar offset
offset2
pilih garis (a) lalu klik ke sebelah kanan maka muncul garis (b)

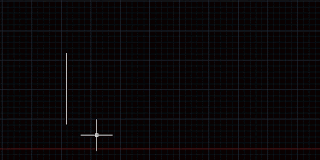

offset3
offset3

Nah, bagaimana, mudah bukan? Saya kira semua bisa paham dengan langkah dan gambar-gambar diatas. Jika ada dari rekan-rekan yang belum paham betul atau tidak mengerti dari penjelasan diatas, bisa tanyakan langsung pada kolom komentar dibawah.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sumber: artcivcad.blogspot.com

Demikian pembahasan kali ini mengenai perintah-perintah dasar pada autocad, semoga bisa menambah ilmu pengetahuan rekan-rekan sekalian. Sampai jumpa pada artikel tutorial selanjutnya.
