Download Shop Drawing Jalan Puncak Pokambua Wakatobi DWG AutoCAD

540
0
BERBAGI
asdar.id menyediakan Member Premium Download untuk download file tanpa embel-embel iklan dan halaman, apa lagi harus menunggu timer yang begitu lama. Dengan berlangganan Member Premium Download, semua file dapat didownload dengan singkat langsung menuju ke sumbernya!, klik DISINI untuk DAFTAR atau DISINI untuk LOGIN :-) Untuk cara download file Member Free Download, bisa membaca Tutorial Download yang ada dibawah Timer (halaman Safelink) saat menekan tombol download.
Rekomendasi aplikasi hitung cepat RAB akurat dan otomatis, sangat mudah digunakan. Tinggal ganti dimensi, RAB Langsung Jadi. Jika anda seorang ahli sipil atau arsitek, rugi jika tidak punya filenya. Silahkan klik DISINI untuk mendapatkan Filenya.
shop drawing jalan puncak pokambua wakatobi
shop drawing jalan puncak pokambua wakatobi

Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Kali ini saya akan membagikan contoh Shop Drawing Jalan Puncak Pokambua Wakatobi DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa.

Pengertian Shop Drawing Jalan

Shop Drawing dalam konteks jalan pada ilmu Teknik Sipil adalah gambar teknis yang lebih detail dan spesifik dari suatu proyek pembangunan jalan. Gambar ini dibuat berdasarkan gambar desain utama atau gambar kerja yang disediakan oleh perencana, dan biasanya dikembangkan oleh kontraktor atau pihak pelaksana lapangan. Shop drawing berfungsi untuk memberikan gambaran yang lebih jelas tentang bagaimana elemen-elemen teknis yang ada di lapangan akan diimplementasikan.

Berikut beberapa elemen yang biasanya terdapat dalam shop drawing untuk proyek jalan:

  1. Rencana Geometrik Jalan: Menampilkan detail geometrik, seperti tikungan, tanjakan, dan elevasi jalan yang lebih rinci dari gambar desain.
  2. Detail Drainase: Termasuk saluran air, gorong-gorong, atau struktur drainase lain yang memastikan jalan tetap kering dan bebas dari genangan air.
  3. Lapisan Perkerasan: Rincian tentang ketebalan lapisan tanah, agregat, dan aspal, serta metode pelaksanaannya.
  4. Penanda Jalan (Markings & Signage): Gambar detail dari penempatan rambu-rambu, marka jalan, dan elemen keselamatan jalan lainnya.
  5. Struktur Tambahan: Seperti jembatan kecil, turap, atau talud yang mungkin diperlukan untuk mendukung jalan tersebut.
  6. Detail Potongan Melintang dan Memanjang: Menunjukkan bentuk fisik jalan secara melintang dan memanjang untuk memberikan visualisasi yang lebih jelas terkait elevasi dan kemiringan.

Shop drawing membantu memastikan bahwa pekerjaan di lapangan sesuai dengan spesifikasi teknis, peraturan, dan standar yang telah ditetapkan, serta membantu kontraktor untuk menghindari kesalahan dalam proses konstruksi.

Download Shop Drawing Jalan Puncak Pokambua Wakatobi DWG AutoCAD

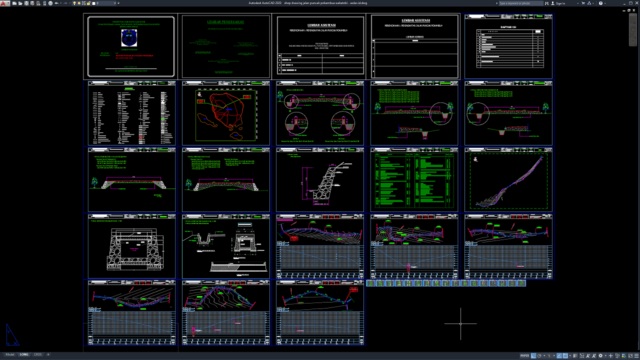

File yang saya bagikan kali ini menyajikan shop drawing jalan yang terdiri dari peta lokasi, typical cross section, typical talud, daftar kuantitas, situasi, typical deuker, situasi & potongan memanjang, potongan melintang. Bisa dibilang gambar ini cukup lengkap, namun sudah cukup untuk acuan menggambar anda.

Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat detail-detail lainnya, tentunya harus memahami dulu struktur dari sebuah jalan.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Berikut desain Shop Drawing Jalan Puncak Pokambua Wakatobi DWG AutoCAD, silahkan didownload dibawah ini:

Shop Drawing Jalan Puncak Pokambua Wakatobi DWG AutoCAD

Google Drive DOWNLOAD[8.93MB]
Mediafire DOWNLOAD[8.93MB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Shop Drawing Jalan Puncak Pokambua Wakatobi DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
