Halo rekan-rekan engineer sipil, engineer struktur, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor, estimator, quantity surveyor, maupun mahasiswa teknik sipil. Pada artikel kali ini saya membagikan referensi Denah Penulangan Pelat Lantai DWG AutoCAD yang dapat digunakan untuk mempelajari tata letak pembesian pelat beton bertulang, arah tulangan, pembagian zona pelat, hubungan slab dengan balok dan kolom, serta detail tulangan tambahan pada area tertentu.
Pelat lantai atau slab merupakan salah satu elemen struktur utama pada bangunan bertingkat. Pelat menerima beban mati dan beban hidup dari aktivitas di atasnya, kemudian meneruskan beban tersebut menuju balok, kolom, dinding struktur, atau sistem pendukung lainnya. Agar mampu bekerja secara aman, pelat beton memerlukan tulangan yang direncanakan berdasarkan bending moment, shear, deflection, punching shear, serta kondisi tumpuan.
File Denah Penulangan Pelat Lantai DWG AutoCAD dapat menjadi referensi dalam pekerjaan structural engineering, reinforcement detailing, BIM coordination, quantity takeoff, construction cost estimation, bar bending schedule, hingga pengembangan shop drawing dan dokumentasi as-built struktur.
Pengertian Pelat Lantai
Pelat lantai adalah elemen struktur horizontal yang membentuk bidang lantai suatu bangunan dan berfungsi menerima serta menyalurkan beban menuju struktur pendukung.
Pelat umumnya dibuat dari beton bertulang karena beton mempunyai kemampuan yang baik dalam menerima gaya tekan, sedangkan reinforcement digunakan untuk membantu menerima gaya tarik.
Pada bangunan bertingkat, slab dapat menjadi bagian dari sistem struktur yang terintegrasi dengan balok, kolom, shear wall, core, atau sistem lainnya.
Pemilihan ketebalan dan reinforcement harus mempertimbangkan bentang, beban, kondisi tumpuan, dan kriteria serviceability.
Fungsi Denah Penulangan Pelat Lantai
Fungsi utama denah penulangan adalah memberikan informasi mengenai posisi dan konfigurasi reinforcement yang harus dipasang pada pelat.
Drawing tersebut membantu memastikan bahwa tulangan utama ditempatkan pada area yang sesuai dengan kondisi tarik akibat bending moment.
Selain itu, denah juga membantu mengatur tulangan pembagi, additional bar, tulangan di sekitar opening, serta reinforcement di area tumpuan.
Bagi kontraktor dan site engineer, drawing ini menjadi salah satu dasar untuk cutting, bending, placing, dan inspection tulangan sebelum pengecoran.
Download Denah Penulangan Pelat Lantai DWG AutoCAD
Bagi rekan-rekan engineer sipil, engineer struktur, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil, Denah Penulangan Pelat Lantai DWG AutoCAD ini dapat digunakan sebagai referensi untuk memahami pembagian area pelat, arah pembesian, posisi elemen struktur, serta hubungan reinforcement dengan grid dan bukaan pada lantai bangunan. Gambar penulangan seperti ini penting karena ketepatan membaca arah tulangan, jarak antarbar, area tulangan tambahan, batas panel, dan posisi opening sangat berpengaruh terhadap pelaksanaan pekerjaan pembesian di lapangan.

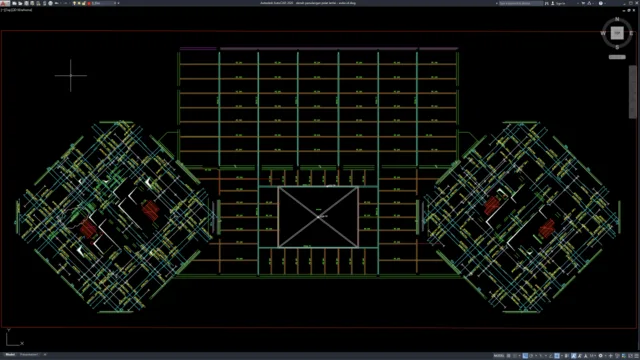

Pada gambar terlihat denah struktur dengan bagian utama berbentuk memanjang di tengah serta dua sayap bangunan yang membentuk sudut pada sisi kiri dan kanan. Drawing dilengkapi grid struktur, garis pembagian panel pelat, dimensi, notasi reinforcement, serta jalur pembesian dalam dua arah. Di bagian tengah terdapat bukaan/void berukuran cukup besar, sedangkan pada kedua sayap terlihat beberapa core atau bukaan struktur dengan area pembesian yang tampak lebih rapat. Susunan garis dan keterangan pada setiap panel membantu menunjukkan perbedaan konfigurasi reinforcement sesuai bentang dan kondisi tumpuan masing-masing area pelat.
File Denah Penulangan Pelat Lantai DWG AutoCAD dapat digunakan sebagai bahan referensi dan pembelajaran untuk pekerjaan reinforcement detailing, structural drafting, slab reinforcement shop drawing, BIM coordination, quantity takeoff, perhitungan kebutuhan baja tulangan, penyusunan Bar Bending Schedule (BBS), serta koordinasi opening struktur dengan pekerjaan MEP. Dengan denah yang terorganisasi, pemasangan tulangan pada area lapangan, tumpuan, sekitar void, dan bagian struktur lainnya dapat dipahami dengan lebih jelas sebelum proses pengecoran dilakukan.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Denah Penulangan Pelat Lantai DWG AutoCAD dibawah ini:
Denah Penulangan Pelat Lantai DWG AutoCAD
| Google Drive | DOWNLOAD[133.23KB] |
| Mediafire | DOWNLOAD[133.23KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Denah Penulangan Pelat Lantai DWG AutoCAD merupakan salah satu drawing penting dalam pekerjaan struktur beton bertulang karena menunjukkan bagaimana reinforcement harus ditempatkan pada seluruh area slab.
Pelat harus mampu menerima beban dan meneruskannya menuju sistem struktur utama. Karena itu, tulangan atas, tulangan bawah, reinforcement arah X dan Y, additional bar, opening reinforcement, serta detailing di sekitar column dan beam harus direncanakan dengan tepat.
File DWG dapat membantu proses structural detailing, reinforcement shop drawing, BIM coordination, quantity takeoff, construction estimating, BBS preparation, dan pelaksanaan pembesian menjadi lebih terarah.
Namun untuk proyek aktual, seluruh ketebalan slab, diameter tulangan, spacing, reinforcement ratio, lap splice, development length, punching shear reinforcement, dan detail lainnya tetap harus ditentukan berdasarkan structural analysis, design load, material properties, kondisi proyek, serta standar teknis yang berlaku.
