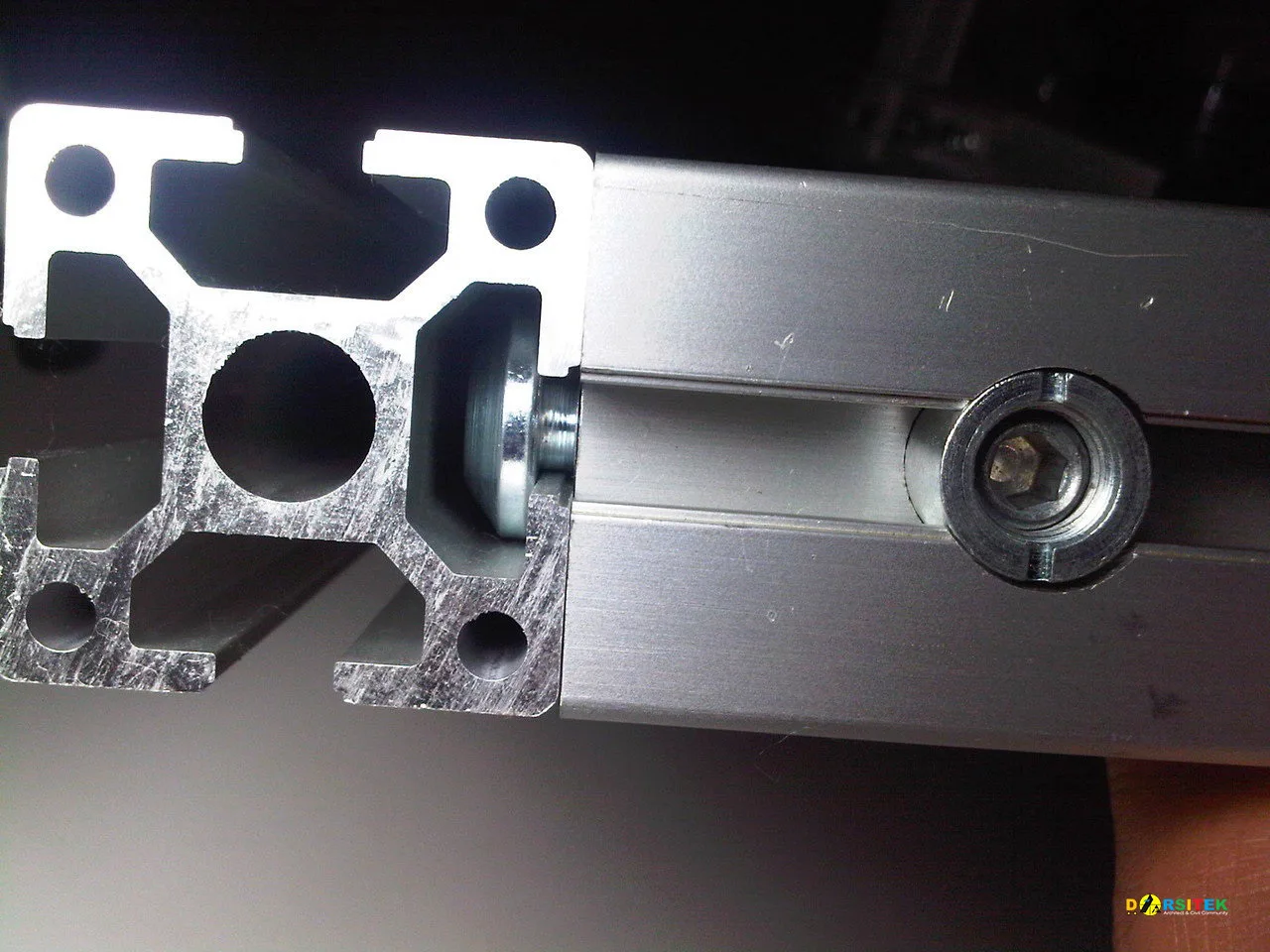

alat sambung aluminium
alat sambung aluminium

Belakangan ini aluminium memang banyak digunakan untuk rumah mulai dari kusen, pintu, jendela, etalase, sampai interior seperti kitchen set. Di sini saya akan membahas alat sambung profil aluminium untuk kusen pintu dan jendela. Untuk mengerjakan suatu konstruksi aluminium diperlukan alat sambung dalam pekerjaan konstruksi aluminium untuk bangunan gedung seperti kusen, daun pintu/jendela, dan sebagainya pada umumnya menggunakan alat sambung berupa paku keling rivet atau baut sekrup.

Untuk konstruksi aluminium dengan dinding atau beton maka diperlukan fiser dari bahan plastik yang ditanam dalam tembok atau beton. Fiser ditanam setelah bidang tembok atau beton dilubangi dengan bor beton. Setelah fiser ditanam maka konstruksi aluminium dapat ditempelkan dengan cara disekrupkan pada fiser tersebut. Lihat gambar dibawah:

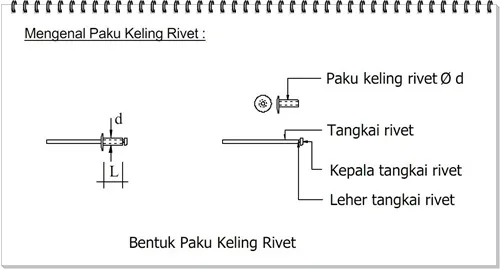

paku keling rivet

Paku keling rivet terdapat dalam beberapa macam ukuran diameter (d), panjang paku (L) juga terdapat beberapa macam. Namun yang banyak digunakan adalah paku keling rivet dengan diameter 3 mm panjang 10 mm. Untuk pemasangan engsel-engsel pintu maka akan digunakan diameter yang lebih besar. Sedangkan diameter tangkai rivet juga terdapat dalam beberapa ukuran tergantung diameter paku kelingnya, contoh:

  • Uuntuk paku keling diameter 3 mm tangkai rivetnya berdiameter 1½ mm.
  • Sedang untuk paku keling dimeter 5 mm tangkai rivetnya berdiameter 2 mm.

Pada ujung tangkai rivet terdapat kepala yang berfungsi sebagai penekan paku keling pada saat pengelingan rivet berlangsung, sedangkan ujung tangkai lainnya sepanjang ± 30 mm dimasukkan ke dalam alat rivet untuk dijepit dan ditarik sehingga kepala tangkai menekan paku keling dilakukan berulang-ulang hingga tangkai putus di bagian leher dan ujung paku membengkak dan mengancing sambungan dengan kuat.

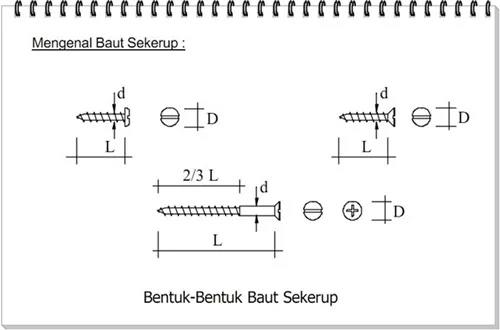

baut sekrup

Baut sekerup ada 2 macam:

  1. Baut sekerup dengan ulir penuh sepanjang batang (sepanjang L). Baut ini jenis inilah yang sering digunakan untuk penyambungan batang aluminium. Terdapat berbagai macam ukuran diameter dengan panjang yang bervariasi, namun yang umum digunakan adalah baut dengan panjang ½ ” dan ¾ ” dengan diameter ± 3 mm.
  2. Baut sekerup dengan ulir sepanjang 2/3 dari panjang baut (sepanjang 2/3 L). Baut ini biasanya dipakai untuk pemasangan konstruksi aluminium (misalnya kusen) menempel pada dinding tembok atau beton, juga untuk memasang engsel daun pintu.

loading...

Untuk pemasangan baut sekerup pada tembok atau beton maka diperlukan alat tambahan yang disebut Fiser, Fiser terbuat dari bahan plastik. Tembok atau beton yang akan disekrup dilubangi terlebih dahulu dengan mesin bor beton, setelah itu fiser dimasukkan kedalam lubang tersebut. Pemasangan baut sekrup dikenakan pada fiser tersebut hingga mengancing dengan kuat.

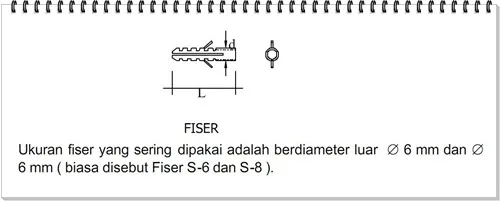

Adapun bentuk fiser adalah sebagai berikut:

fiser

Oke, mungkin itu saja penjelasan singkat mengenai Alat Sambung Profil Aluminum, semoga bisa menambah wawasan kita semua. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share artikel ini ke media sosial atau bagikan ke orang terdekat anda, terimakasih! 🙂

Sumber: Modul keahlian teknik bangunan SMK Departemen Pendidikan Nasional th. 2002
