Halo rekan-rekan teknik sipil, engineer MEP, konsultan plumbing dan fire protection, drafter AutoCAD, kontraktor, maupun mahasiswa teknik. Pada kesempatan kali ini saya akan membagikan referensi Detail Flow Sensor dan Master Valve DWG AutoCAD yang dapat digunakan sebagai acuan dalam perencanaan dan pemasangan komponen pengendali serta pemantau aliran pada sistem perpipaan. Gambar kerja seperti ini membantu memperlihatkan susunan komponen, hubungan antarperalatan, arah aliran, serta detail pemasangan yang diperlukan agar sistem dapat bekerja secara aman dan mudah dipelihara.
Dalam instalasi gedung, fasilitas industri, pusat perbelanjaan, gudang, rumah sakit, maupun fasilitas lainnya, sistem perpipaan membutuhkan komponen kontrol yang mampu mengatur dan memantau aliran fluida. Flow sensor dan master valve menjadi bagian penting pada sistem tertentu karena dapat membantu mendeteksi aliran sekaligus mengendalikan aliran pada jaringan perpipaan. Penempatan dan pemasangannya perlu direncanakan dengan tepat agar pengoperasian, inspeksi, dan pemeliharaan sistem dapat dilakukan dengan lebih mudah.
Pengertian Flow Sensor dan Master Valve
Flow sensor adalah perangkat yang digunakan untuk mendeteksi atau memantau adanya aliran fluida di dalam pipa. Perangkat ini dapat memberikan indikasi ketika terjadi aliran sehingga informasi tersebut dapat digunakan oleh sistem monitoring atau kontrol sesuai kebutuhan instalasi.
Sementara itu, master valve merupakan katup utama yang digunakan untuk membuka, menutup, atau mengisolasi aliran pada bagian tertentu dari jaringan perpipaan. Katup ini dapat ditempatkan pada titik strategis sehingga aliran menuju suatu area dapat dikendalikan ketika sistem sedang beroperasi, diperiksa, atau menjalani pekerjaan pemeliharaan.
Kombinasi flow sensor dan master valve dapat ditemukan pada berbagai sistem perpipaan, termasuk instalasi yang membutuhkan pemantauan aliran dan pengendalian jaringan secara teratur.
Fungsi Flow Sensor dan Master Valve
Flow sensor dan master valve memiliki fungsi yang berbeda tetapi dapat saling mendukung dalam sistem perpipaan.
Beberapa fungsi utamanya antara lain:
- Mendeteksi adanya aliran di dalam jaringan pipa.
- Memberikan indikasi terhadap kondisi aliran.
- Membantu proses monitoring sistem.
- Mengontrol aliran pada jaringan perpipaan.
- Mengisolasi bagian tertentu dari instalasi.
- Mempermudah proses pemeriksaan dan pemeliharaan.
- Membantu meningkatkan keamanan operasional sistem.
- Mempermudah identifikasi kondisi jaringan saat terjadi gangguan.
Dengan penempatan komponen yang tepat, proses pengoperasian dan pemeliharaan instalasi dapat dilakukan secara lebih terkontrol.
Download Detail Flow Sensor dan Master Valve DWG AutoCAD
Bagi rekan-rekan teknik sipil, engineer MEP, konsultan plumbing, drafter AutoCAD, kontraktor instalasi, maupun mahasiswa teknik, Detail Flow Sensor dan Master Valve ini menampilkan tata cara pemasangan sensor aliran dan katup utama pada jaringan perpipaan. Gambar memperlihatkan posisi flow sensor, master valve, arah aliran, sambungan pipa, serta komponen pendukung yang diperlukan agar sistem dapat bekerja dengan baik.

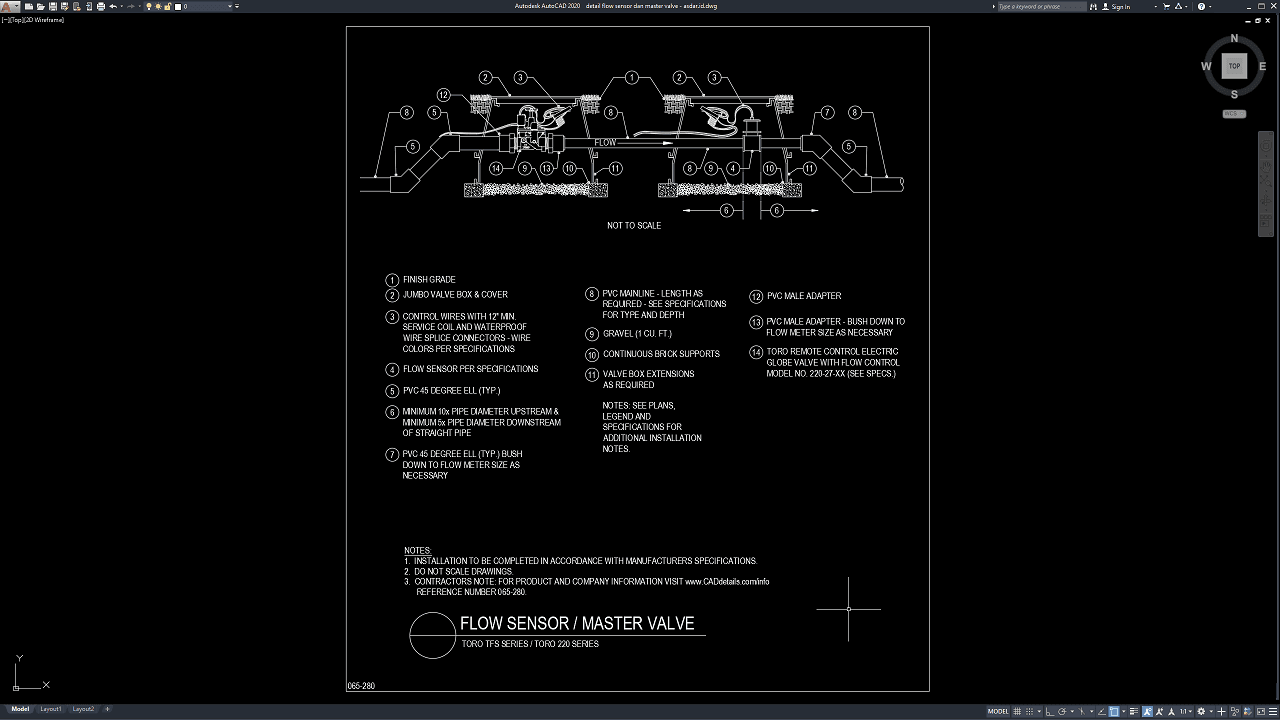

Pada gambar kerja terlihat potongan instalasi dengan flow sensor dan master valve yang ditempatkan di dalam valve box. Detail juga mencantumkan PVC mainline, PVC 45 degree elbow, PVC male adapter, kabel kontrol, gravel, continuous brick supports, serta valve extensions. Catatan teknis mengenai diameter pipa minimum, kedalaman pemasangan, dan spesifikasi komponen menjadi acuan penting dalam proses instalasi di lapangan.
Detail Flow Sensor dan Master Valve DWG AutoCAD seperti ini dapat digunakan sebagai referensi pada sistem irigasi, jaringan air lanskap, area komersial, taman, fasilitas industri, maupun instalasi perpipaan lainnya. Kelengkapan detail pemasangan membantu proses penyusunan shop drawing, pengadaan material, pemasangan sensor dan katup, hingga pemeriksaan sistem agar instalasi lebih rapi, aman, mudah dipelihara, dan berfungsi sesuai spesifikasi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
