Halo rekan-rekan arsitek, engineer, dan praktisi MEP, semoga selalu dalam keadaan sehat dan sukses. Pada kesempatan kali ini saya akan membagikan referensi Detail Instalasi Pompa Split Case Horizontal DWG AutoCAD yang dapat digunakan sebagai acuan perencanaan dan pemasangan pompa berkapasitas besar pada bangunan gedung dan fasilitas industri. Gambar ini sangat bermanfaat bagi konsultan perencana, kontraktor mekanikal, maupun mahasiswa yang sedang mempelajari gambar teknik sistem mekanikal.
Pompa split case horizontal merupakan jenis pompa sentrifugal yang banyak digunakan pada sistem air bersih, sistem pemadam kebakaran, serta instalasi HVAC skala besar. Pompa ini dirancang untuk memberikan debit air tinggi dengan efisiensi yang baik, sehingga detail instalasi yang tepat sangat penting untuk menjamin kinerja dan keandalannya.
Pengertian Pompa Split Case Horizontal
Pompa split case horizontal adalah pompa sentrifugal yang casing-nya terbelah secara horizontal, sehingga memudahkan proses perawatan dan pemeriksaan komponen internal tanpa harus membongkar seluruh unit. Desain ini membuat pompa split case sangat cocok digunakan pada sistem yang beroperasi terus-menerus dengan kapasitas besar.
Detail instalasi pompa split case horizontal mencakup tata letak pompa, pondasi atau dudukan, alignment dengan motor, sistem perpipaan masuk dan keluar, serta aksesoris pendukung seperti valve dan flexible joint. Dalam gambar DWG AutoCAD, detail ini disajikan secara teknis dan presisi untuk memastikan pemasangan berjalan aman dan optimal.
Fungsi dan Manfaat Gambar Detail Instalasi Pompa Split Case
Gambar detail instalasi pompa split case horizontal berfungsi sebagai panduan teknis bagi pelaksana proyek dalam melakukan pemasangan pompa sesuai standar mekanikal. Dengan adanya gambar AutoCAD yang jelas, kesalahan instalasi dapat diminimalkan dan proses commissioning dapat dilakukan dengan lebih lancar.
Selain itu, gambar ini juga bermanfaat sebagai referensi pembelajaran bagi mahasiswa teknik mesin, teknik sipil, dan MEP dalam memahami sistem pemompaan skala besar pada bangunan. Detail yang lengkap membantu memastikan performa pompa maksimal dan umur operasional yang panjang.

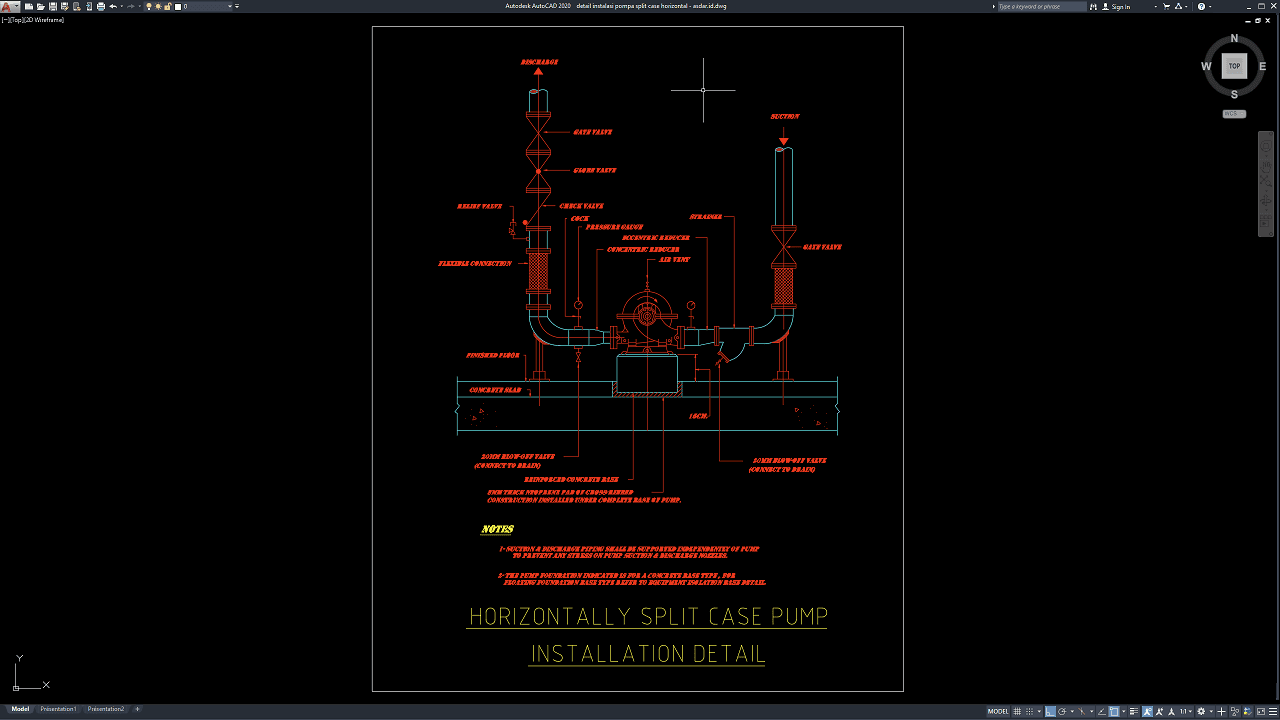

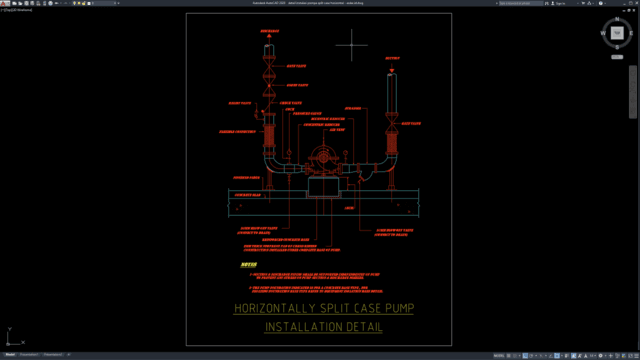

Download Detail Instalasi Pompa Split Case Horizontal DWG AutoCAD
File yang dibagikan berisi gambar detail instalasi pompa split case horizontal dalam format .DWG, sehingga dapat langsung dibuka menggunakan AutoCAD versi terbaru maupun versi lama (minimal AutoCAD 2004). File ini juga dapat diedit dan disesuaikan dengan kebutuhan desain proyek, baik untuk gedung bertingkat, fasilitas industri, maupun sistem fire fighting.
Gambar ini disediakan sebagai referensi desain dan edukasi, bukan sebagai gambar kerja final. Namun demikian, detail ini sangat membantu sebagai acuan awal dalam perencanaan sistem pompa yang profesional, efisien, dan andal.
