asdar.id menyediakan Member Premium Download untuk download file tanpa embel-embel iklan dan halaman, apa lagi harus menunggu timer yang begitu lama. Dengan berlangganan Member Premium Download, semua file dapat didownload dengan singkat langsung menuju ke sumbernya!, klik DISINI untuk DAFTAR atau DISINI untuk LOGIN :-) Jika ada pertanyaan silahkan hubungi Admin DISINI. Untuk cara download file Member Free Download, bisa membaca Tutorial Download yang ada dibawah Timer (halaman Safelink) saat menekan tombol download.Halo rekan-rekan teknik sipil, structural engineer, geotechnical engineer, konsultan perencana, kontraktor, drafter, maupun mahasiswa yang sedang mencari referensi gambar kerja struktur beton bertulang. Pada kesempatan kali ini saya akan membagikan Detail Penampang Tulangan Dinding Penahan Tanah untuk Pipa Uap DWG AutoCAD yang dapat digunakan sebagai referensi dalam proses perencanaan retaining wall, detailing pembesian, penyusunan shop drawing, hingga pelaksanaan konstruksi pada proyek utilitas industri yang menggunakan jalur pipa uap (steam pipes).
Retaining wall untuk jalur pipa uap merupakan salah satu elemen struktur yang berfungsi menahan tekanan tanah sekaligus melindungi instalasi perpipaan dari beban tanah, perubahan elevasi, maupun pengaruh lingkungan di sekitarnya. Pada fasilitas industri seperti pembangkit listrik, kilang minyak, pabrik petrokimia, maupun kawasan industri, dinding penahan tanah yang mengakomodasi jalur steam pipe harus dirancang dengan sistem penulangan yang tepat agar mampu menahan tekanan lateral tanah, beban operasional, serta menjaga stabilitas struktur dalam jangka panjang.
Pengertian Penampang Tulangan Dinding Penahan Tanah untuk Pipa Uap
Penampang tulangan dinding penahan tanah untuk pipa uap adalah gambar detail struktur yang memperlihatkan susunan tulangan beton bertulang pada retaining wall yang digunakan untuk melindungi jalur perpipaan uap. Gambar ini menunjukkan hubungan antara dinding, pondasi, posisi pipa, dimensi struktur, serta penempatan tulangan utama dan tulangan distribusi sesuai standar perencanaan.
Dokumen ini menjadi salah satu acuan penting dalam penyusunan gambar kerja karena memastikan seluruh elemen struktur dapat dibangun sesuai dengan desain yang telah diperhitungkan.
Fungsi Penampang Tulangan Dinding Penahan Tanah
Detail ini memiliki berbagai fungsi penting, antara lain:
- Menampilkan penampang struktur retaining wall.
- Menunjukkan posisi jalur pipa uap di dalam struktur.
- Menjelaskan susunan tulangan vertikal dan horizontal.
- Menampilkan detail pondasi retaining wall.
- Menjadi acuan fabrikasi dan pemasangan tulangan.
- Membantu penyusunan shop drawing.
- Mendukung proses kontrol kualitas pembesian.
- Mengurangi risiko kesalahan saat pelaksanaan konstruksi.
- Menjamin stabilitas struktur terhadap tekanan tanah.
- Mempermudah koordinasi antara tim struktur dan mekanikal.
Download Detail Penampang Tulangan Dinding Penahan Tanah untuk Pipa Uap DWG AutoCAD
Bagi rekan-rekan teknik sipil, structural engineer, geotechnical engineer, konsultan perencana, drafter, kontraktor, maupun mahasiswa yang sudah terbiasa membaca gambar kerja struktur beton bertulang dan utilitas bawah tanah, Detail Penampang Tulangan Dinding Penahan Tanah untuk Pipa Uap (Reinforcement Retaining Wall for Steam Pipes Cross Section) ini mungkin terlihat cukup sederhana karena hanya menampilkan penampang melintang dinding penahan tanah, posisi jalur pipa uap, dimensi struktur, sistem drainase, lapisan urug kembali, serta susunan elemen pendukung retaining wall. Namun, bagaimana jika konsultan struktur, engineer geoteknik, atau tim pelaksana menggunakan gambar tersebut sebagai acuan utama dalam proses perencanaan, penyusunan shop drawing, maupun pelaksanaan pekerjaan konstruksi di lapangan? Tentu akan sangat berisiko apabila dimensi retaining wall, elevasi pondasi, sistem drainase di belakang dinding, metode pemadatan tanah urug, maupun posisi jalur pipa uap tidak direncanakan sesuai kondisi lapangan dan standar teknis yang berlaku. Kesalahan pada bagian-bagian tersebut dapat menyebabkan meningkatnya tekanan tanah di belakang dinding, penurunan tanah di sekitar utilitas, kerusakan pada jalur pipa uap, kegagalan stabilitas retaining wall, hingga meningkatnya risiko kerusakan struktur serta biaya perbaikan dan pemeliharaan di masa mendatang.

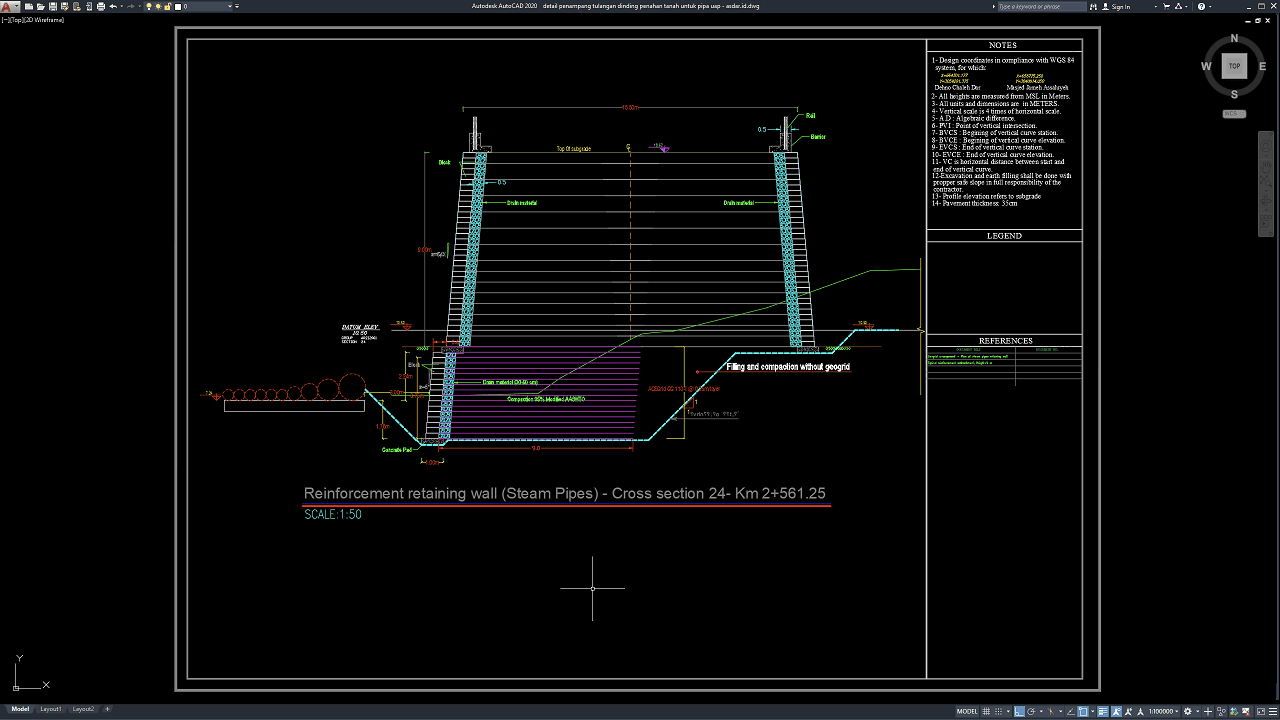

Pada gambar kerja ini terlihat berbagai detail penting yang mendukung proses perencanaan dan pelaksanaan struktur retaining wall secara menyeluruh. Gambar menampilkan penampang melintang retaining wall bertulang untuk jalur steam pipe lengkap dengan dimensi utama struktur, tinggi dinding sekitar 9 meter, lebar dasar pondasi, kemiringan muka dinding, serta posisi jalur pipa uap yang berada di sisi luar struktur. Selain itu ditampilkan berbagai komponen pendukung seperti beton pelindung (Concrete Pad), lapisan drain material di belakang dinding, backfill yang dipadatkan, geotekstil/geogrid, lapisan compaction 95% Modified AASHTO, serta subdrain perforated pipe untuk mengurangi tekanan air di belakang retaining wall. Pada bagian atas juga terlihat detail barrier, rail, elevasi top of subgrade, serta kemiringan timbunan di sekitar struktur. Gambar turut dilengkapi dengan berbagai dimensi, elevasi, catatan teknis (Notes), legenda (Legend), referensi desain, serta skala gambar 1:50, sehingga dapat dijadikan referensi penting dalam proses penyusunan shop drawing, analisis stabilitas struktur, fabrikasi tulangan, pekerjaan drainase, pengendalian kualitas konstruksi, hingga pengawasan pelaksanaan di lapangan.
Detail penampang retaining wall untuk jalur pipa uap seperti ini sangat penting sebagai referensi dalam perencanaan berbagai proyek utilitas dan infrastruktur, seperti pembangkit listrik, kilang minyak dan gas, pabrik petrokimia, kawasan industri, jaringan perpipaan energi, fasilitas pengolahan, terminal utilitas, maupun proyek konstruksi sipil lainnya yang memerlukan perlindungan struktur terhadap jalur pipa. Dengan gambar kerja yang lengkap dan akurat, proses perencanaan, detailing, fabrikasi, serta pelaksanaan retaining wall dapat dilakukan secara lebih presisi, aman, efisien, dan sesuai standar teknis sehingga menghasilkan struktur yang stabil, memiliki sistem drainase yang baik, mampu melindungi instalasi pipa uap dari tekanan tanah dan pengaruh lingkungan, serta memberikan kinerja optimal sepanjang umur rencana konstruksi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Penampang Tulangan Dinding Penahan Tanah untuk Pipa Uap DWG AutoCAD dibawah ini:
Detail Penampang Tulangan Dinding Penahan Tanah untuk Pipa Uap DWG AutoCAD
| Google Drive | DOWNLOAD[217.69KB] |
| Mediafire | DOWNLOAD[217.69KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Penampang Tulangan Dinding Penahan Tanah untuk Pipa Uap DWG AutoCAD merupakan referensi penting bagi engineer, konsultan, drafter, maupun kontraktor dalam merencanakan struktur retaining wall yang aman dan efisien untuk jalur utilitas industri. Dengan gambar kerja yang lengkap, proses detailing, fabrikasi, hingga pemasangan tulangan dapat dilakukan dengan lebih cepat, akurat, dan sesuai standar teknis sehingga menghasilkan struktur yang kuat, stabil, serta mampu melindungi instalasi pipa uap selama umur layanan proyek. Semoga referensi Detail Penampang Tulangan Dinding Penahan Tanah untuk Pipa Uap DWG AutoCAD ini dapat membantu kebutuhan desain dan pelaksanaan proyek Anda. Jangan lupa bagikan artikel ini kepada rekan-rekan yang membutuhkan referensi gambar AutoCAD retaining wall, struktur beton bertulang, maupun gambar kerja teknik sipil. Semoga bermanfaat.
