Halo rekan-rekan engineer sipil, engineer struktur, drafter AutoCAD, konsultan konstruksi, kontraktor, estimator, maupun mahasiswa teknik. Pada artikel ini saya akan membagikan referensi Detail Penulangan Pit Beton Bertulang DWG AutoCAD yang dapat digunakan sebagai acuan untuk mempelajari denah, potongan, konfigurasi tulangan dinding, tulangan dasar, serta hubungan antar elemen pada konstruksi pit beton.
Pit beton merupakan salah satu elemen struktur bawah yang dapat digunakan untuk berbagai kebutuhan, seperti ruang utilitas, bak teknis, inspection pit, penampungan sementara, maupun bagian dari sistem infrastruktur tertentu. Karena umumnya berada di bawah atau dekat permukaan tanah, perencanaannya perlu memperhatikan tekanan tanah, beban dari atas, kondisi air tanah, ketahanan beton, waterproofing, serta detail penulangan agar struktur memiliki kekuatan dan durabilitas yang memadai.
Pengertian Pit Beton Bertulang
Pit beton bertulang adalah struktur berbentuk ruang, bak, atau lubang konstruksi yang menggunakan beton dan baja tulangan sebagai material utama. Struktur ini umumnya terdiri dari pelat dasar dan dinding beton bertulang yang membentuk ruang tertutup atau sebagian terbuka sesuai fungsi yang dibutuhkan.
Beton berfungsi terutama menahan gaya tekan, sedangkan baja tulangan membantu menahan gaya tarik, lentur, serta mengontrol retak. Kombinasi keduanya memungkinkan pit menerima beban dari tanah, struktur di sekitarnya, peralatan, maupun kondisi lingkungan.
Bentuk dan ukuran pit dapat berbeda-beda. Ada pit yang berukuran kecil untuk kebutuhan inspeksi, tetapi ada pula yang memiliki dimensi cukup besar dan memerlukan analisis struktur lebih detail.
Fungsi Pit Beton Bertulang
Pit beton bertulang dapat memiliki fungsi yang berbeda tergantung jenis proyek. Pada pekerjaan infrastruktur, pit dapat menjadi bagian dari sistem utilitas atau akses inspeksi. Pada proyek industri, pit dapat digunakan sebagai ruang peralatan, jalur mekanikal, atau fasilitas servis.
Pit juga dapat berfungsi sebagai bak teknis, ruang kontrol bawah tanah, equipment pit, inspection chamber, sump, maupun struktur pendukung jaringan utilitas. Karena fungsinya sangat beragam, desain akhir perlu disesuaikan dengan kebutuhan operasional dan kondisi lokasi.
Hal yang paling penting adalah memastikan ukuran, akses, elevasi, serta sistem struktur pit sesuai dengan peralatan atau utilitas yang ditempatkan di dalamnya.
Download Detail Penulangan Pit Beton Bertulang DWG AutoCAD
Bagi rekan-rekan engineer sipil, engineer struktur, drafter AutoCAD, konsultan konstruksi, kontraktor, estimator, maupun mahasiswa teknik, Detail Penulangan Pit Beton Bertulang ini menampilkan beberapa tipe pit pada lokasi berbeda dengan susunan dinding, pelat dasar, serta konfigurasi pembesian yang disesuaikan dengan kondisi masing-masing titik.

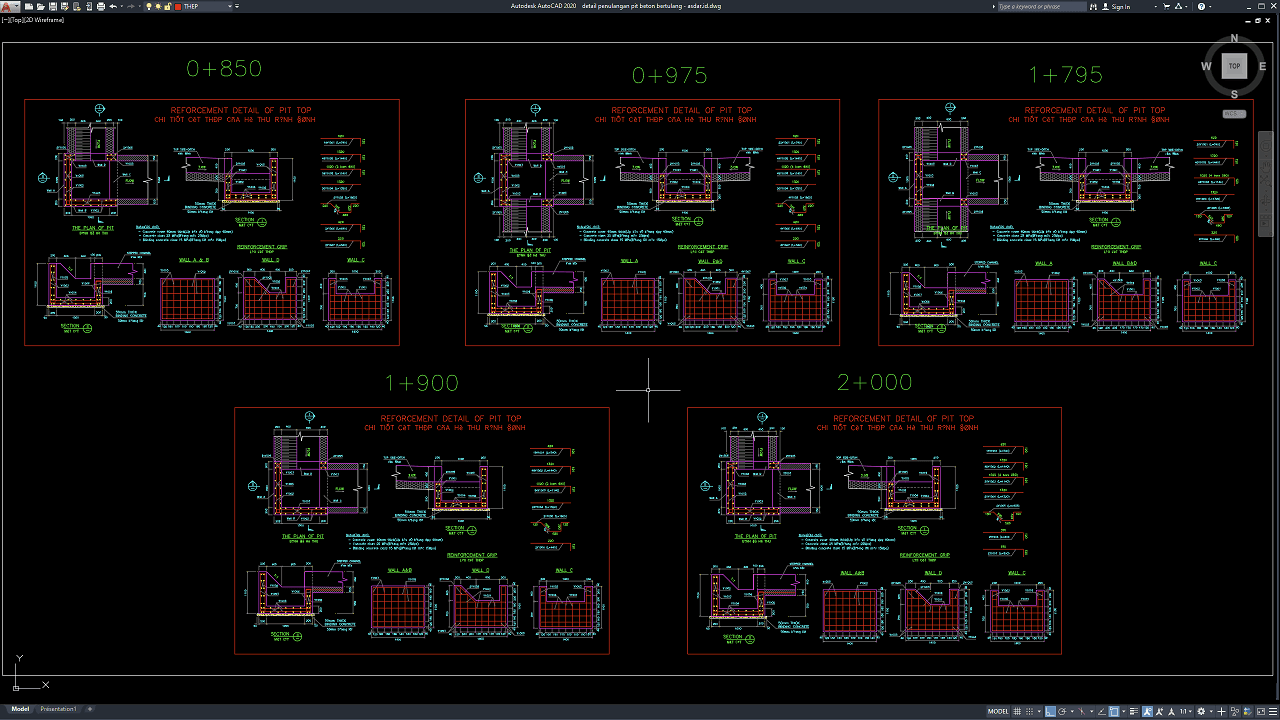

Pada gambar kerja terlihat The Plan of Pit, beberapa section/potongan, reinforcement grid, detail Wall A-B, Wall C, serta detail tulangan dasar dan dinding pada STA 0+850, 0+975, 1+795, 1+900, dan 2+000. Setiap detail dilengkapi dimensi, arah tulangan, jarak batang, serta hubungan antara dinding dan pelat dasar yang membantu memahami sistem konstruksi pit secara lebih jelas.
Detail Penulangan Pit Beton Bertulang DWG AutoCAD dapat digunakan sebagai referensi untuk pit utilitas, inspection pit, bak teknis, fasilitas industri, pekerjaan jalan, drainase, maupun infrastruktur bawah tanah. Kelengkapan denah, potongan, detail dinding, dan konfigurasi tulangan membantu proses shop drawing, rebar detailing, estimasi kebutuhan besi, pekerjaan pembesian, bekisting, pengecoran, hingga pemeriksaan konstruksi agar lebih terarah dan presisi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Vietnam, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Penulangan Pit Beton Bertulang DWG AutoCAD dibawah ini:
Detail Penulangan Pit Beton Bertulang DWG AutoCAD
| Google Drive | DOWNLOAD[633.53KB] |
| Mediafire | DOWNLOAD[633.53KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Penulangan Pit Beton Bertulang DWG AutoCAD merupakan referensi yang bermanfaat untuk mempelajari bagaimana struktur pit digambarkan dan dirinci dalam dokumen konstruksi. Denah membantu memahami bentuk dan ukuran pit, sedangkan potongan serta detail pembesian menunjukkan hubungan antara dinding, pelat dasar, dan konfigurasi tulangan.
File DWG dapat membantu proses drafting, rebar detailing, penyusunan shop drawing, estimasi material, koordinasi utilitas, pekerjaan pembesian, bekisting, hingga pengecoran menjadi lebih terarah.
Namun, untuk penggunaan pada proyek nyata, seluruh dimensi, ketebalan beton, diameter dan jarak tulangan, kondisi tanah, tekanan air, waterproofing, serta detail sambungan harus diverifikasi berdasarkan hasil analisis engineer dan standar teknis yang berlaku.
