Dalam setiap proyek pembangunan maupun peningkatan jalan, keberadaan tiang rambu jalan merupakan bagian penting dari perlengkapan lalu lintas yang berfungsi menyampaikan informasi, peringatan, larangan, maupun petunjuk kepada pengguna jalan. Meskipun ukurannya relatif kecil dibandingkan elemen infrastruktur lainnya, desain dan konstruksi tiang rambu harus memenuhi standar teknis agar mampu bertahan terhadap beban angin, getaran kendaraan, serta kondisi lingkungan dalam jangka panjang. Oleh karena itu, gambar Detail Tiang Rambu Jalan DWG AutoCAD menjadi referensi penting bagi konsultan perencana, kontraktor, drafter, maupun instansi yang menangani pembangunan dan pemeliharaan jalan.

File DWG ini menyajikan detail teknis yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja (shop drawing), dokumen tender, maupun pelaksanaan konstruksi di lapangan. Seluruh detail telah disusun agar mudah dimodifikasi sesuai kebutuhan proyek, baik untuk jalan nasional, jalan provinsi, jalan kabupaten, kawasan perkotaan, kawasan industri, maupun lingkungan perumahan.

Pengertian Tiang Rambu Jalan

Tiang rambu jalan adalah struktur penyangga yang digunakan untuk memasang berbagai jenis rambu lalu lintas agar dapat terlihat jelas oleh pengguna jalan. Tiang ini biasanya terbuat dari baja galvanis atau material tahan korosi lainnya sehingga memiliki umur layanan yang panjang meskipun terpapar panas, hujan, maupun kelembapan tinggi.

Selain sebagai penyangga rambu, tiang juga berfungsi menjaga posisi rambu tetap stabil terhadap beban angin dan getaran kendaraan. Oleh sebab itu, dimensi tiang, ketebalan material, sistem sambungan, serta pondasi harus dirancang sesuai standar teknis yang berlaku.

Fungsi Detail Tiang Rambu Jalan

Gambar detail konstruksi tiang rambu memiliki beberapa fungsi penting, antara lain:

• Sebagai acuan pembuatan shop drawing.
• Menentukan dimensi pondasi dan struktur tiang.
• Menjelaskan posisi baut angkur (anchor bolt).
• Menentukan spesifikasi material baja.
• Mempermudah proses fabrikasi.
• Menjadi pedoman pemasangan di lapangan.
• Mempermudah pengawasan mutu konstruksi.
• Mengurangi kesalahan selama proses instalasi.

Download Detail Tiang Rambu Jalan DWG AutoCAD

Bagi rekan-rekan teknik sipil, engineer transportasi, konsultan lalu lintas, perencana jalan, drafter AutoCAD, kontraktor, maupun mahasiswa teknik yang terbiasa membaca gambar kerja perlengkapan jalan, Detail Tiang Rambu Jalan (Roadworks Sign Post Details) ini mungkin sekilas hanya terlihat sebagai kumpulan tampak samping beberapa jenis rambu beserta tabel dimensi. Namun apabila dianalisis lebih mendalam, gambar ini memuat informasi teknis yang sangat penting mengenai posisi lateral dan vertikal pemasangan tiang rambu, tinggi pemasangan rambu dari permukaan jalan, jarak rambu terhadap tepi perkerasan, posisi terhadap bahu jalan, median, trotoar, maupun kerb, serta penempatan berbagai jenis rambu seperti Standard Regulatory Signs, Standard Advanced Warning Signs, Hazard Warning Signs, Gore Hazard Marker, hingga Diagrammatic Warning Signs. Seluruh informasi tersebut menjadi acuan utama dalam penyusunan shop drawing, perencanaan perlengkapan jalan, pekerjaan pemasangan tiang rambu, koordinasi konstruksi, hingga pengawasan di lapangan agar seluruh rambu memiliki visibilitas yang optimal dan memenuhi standar keselamatan lalu lintas. Apabila posisi, ketinggian, maupun jarak pemasangan rambu tidak mengikuti ketentuan teknis, maka efektivitas penyampaian informasi kepada pengguna jalan dapat berkurang, meningkatkan potensi kesalahan pengambilan keputusan oleh pengemudi, serta berdampak pada keselamatan lalu lintas.

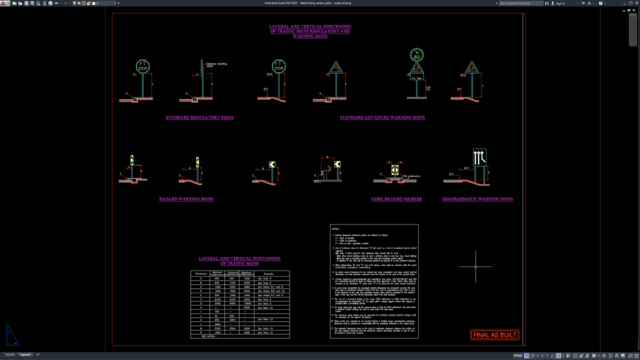

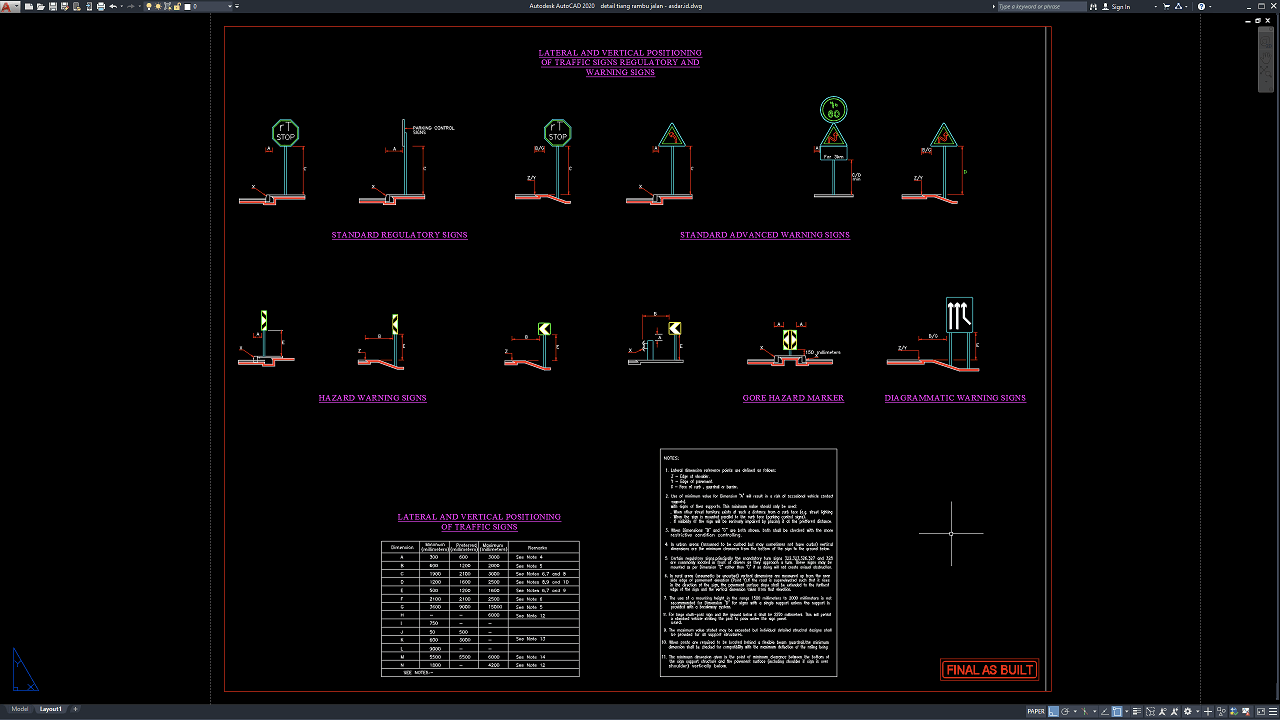

Pada gambar kerja yang ditampilkan terlihat berbagai detail standar pemasangan tiang rambu yang disusun berdasarkan fungsi dan jenis rambu. Bagian atas memperlihatkan contoh pemasangan rambu peraturan (Standard Regulatory Signs) seperti rambu STOP dan rambu pengendalian parkir, sedangkan bagian lainnya menampilkan Standard Advanced Warning Signs untuk memberikan peringatan dini kepada pengguna jalan sebelum memasuki area tertentu. Selain itu terdapat Hazard Warning Signs, Gore Hazard Marker, serta Diagrammatic Warning Signs yang digunakan pada percabangan jalan, median, maupun lokasi dengan perubahan geometri jalan. Gambar juga dilengkapi tabel Lateral and Vertical Positioning of Traffic Signs yang menjelaskan dimensi acuan pemasangan, jarak bebas terhadap permukaan jalan, offset dari tepi perkerasan, serta berbagai catatan teknis mengenai penempatan rambu agar tetap mudah terlihat tanpa mengganggu ruang bebas kendaraan maupun pejalan kaki. Kelengkapan dimensi, simbol, dan ketentuan pemasangan tersebut menjadikan gambar ini sebagai referensi penting dalam proses desain, koordinasi pekerjaan lapangan, dan penerapan standar perlengkapan jalan sesuai regulasi.

Detail Tiang Rambu Jalan DWG AutoCAD seperti ini sangat dibutuhkan dalam berbagai proyek pembangunan dan peningkatan jalan nasional, jalan tol, jalan provinsi, jalan kabupaten, jalan perkotaan, kawasan industri, kawasan komersial, kawasan perumahan, area parkir, bandara, pelabuhan, terminal, hingga berbagai proyek infrastruktur transportasi lainnya. Dengan menggunakan gambar kerja yang lengkap dan akurat, proses perencanaan posisi rambu, penyusunan shop drawing, pemasangan tiang dan papan rambu, pengaturan perlengkapan lalu lintas, hingga pengawasan konstruksi dapat dilakukan secara lebih presisi, efisien, aman, dan sesuai standar teknis. Hasil akhirnya adalah sistem rambu jalan yang memiliki visibilitas tinggi, mudah dipahami oleh pengguna jalan, mendukung kelancaran arus lalu lintas, serta meningkatkan tingkat keselamatan berkendara dalam jangka panjang.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.

Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Tiang Rambu Jalan DWG AutoCAD dibawah ini:

Password rar: www.asdar.id

Download Detail Tiang Rambu Jalan DWG AutoCAD merupakan referensi yang sangat berguna dalam proses perencanaan, penyusunan shop drawing, hingga pelaksanaan konstruksi perlengkapan jalan. Gambar ini membantu memastikan bahwa dimensi tiang, pondasi, base plate, baut angkur, serta sistem pemasangan telah mengikuti standar teknis sehingga menghasilkan konstruksi yang kuat, aman, tahan lama, dan mudah dipelihara.

Bagi konsultan, kontraktor, drafter AutoCAD, maupun engineer sipil, keberadaan file DWG yang lengkap akan mempercepat proses desain, meningkatkan akurasi gambar kerja, mengurangi potensi revisi, serta mendukung keberhasilan pembangunan infrastruktur transportasi yang berkualitas dan sesuai standar keselamatan lalu lintas.
