Halo rekan-rekan teknik sipil, engineer jalan dan drainase, konsultan infrastruktur, drafter AutoCAD, kontraktor, maupun mahasiswa teknik. Pada kesempatan kali ini saya akan membagikan referensi Detail Wing Wall Culvert Pipa DWG AutoCAD yang dapat digunakan sebagai acuan dalam perencanaan dan pelaksanaan konstruksi gorong-gorong pipa. Gambar kerja seperti ini membantu memperlihatkan bentuk dinding sayap, posisi pipa, dimensi konstruksi, detail pondasi, serta hubungan antara struktur culvert dengan timbunan tanah di sekitarnya.
Pada pekerjaan jalan dan sistem drainase, culvert pipa berfungsi sebagai jalur aliran air yang melewati badan jalan, akses kendaraan, maupun area timbunan. Agar ujung culvert tetap stabil dan terlindungi dari erosi, diperlukan konstruksi wing wall yang dirancang sesuai kondisi lapangan dan karakteristik struktur.
Pengertian Wing Wall Culvert Pipa
Wing wall culvert pipa adalah dinding struktur yang berada di sisi atau ujung gorong-gorong pipa dan berfungsi membantu menahan tanah di sekitar mulut culvert sekaligus mengarahkan aliran air menuju atau keluar dari pipa. Wing wall umumnya dibuat dari beton atau beton bertulang dan ditempatkan pada sisi inlet maupun outlet sesuai kebutuhan desain.
Konstruksi ini memiliki peranan penting karena area di sekitar ujung pipa biasanya berhubungan langsung dengan timbunan tanah dan aliran air. Tanpa perlindungan yang memadai, tanah di sekitar culvert dapat mengalami erosi, longsor lokal, atau penurunan yang dapat memengaruhi kinerja jalan.
Fungsi Wing Wall Culvert Pipa
Wing wall tidak hanya berfungsi sebagai dinding pelengkap, tetapi juga menjadi bagian penting dari sistem konstruksi culvert.
Beberapa fungsi utamanya antara lain:
- Menahan tanah di sekitar ujung culvert.
- Menjaga kestabilan timbunan jalan.
- Mengarahkan aliran menuju dan keluar dari pipa.
- Mengurangi risiko erosi di sekitar inlet dan outlet.
- Melindungi struktur culvert dari pergeseran tanah.
- Menjaga bentuk dan kestabilan area mulut pipa.
- Membantu meningkatkan umur layanan konstruksi drainase.
- Mempermudah pekerjaan finishing dan perlindungan area sekitar culvert.
Dengan desain wing wall yang tepat, konstruksi gorong-gorong dapat bekerja lebih stabil sekaligus mengurangi risiko kerusakan pada area sekitar saluran.
Download Detail Wing Wall Culvert Pipa DWG AutoCAD
Bagi rekan-rekan teknik sipil, engineer struktur, konsultan jalan dan drainase, drafter AutoCAD, kontraktor, maupun mahasiswa teknik, Detail Wing Wall Culvert Pipa ini menampilkan rancangan dinding sayap yang berfungsi sebagai bagian pendukung pada struktur culvert pipa. Gambar memperlihatkan bentuk wing wall, dimensi struktur, posisi pipa, serta susunan tulangan yang menjadi acuan dalam pekerjaan konstruksi.

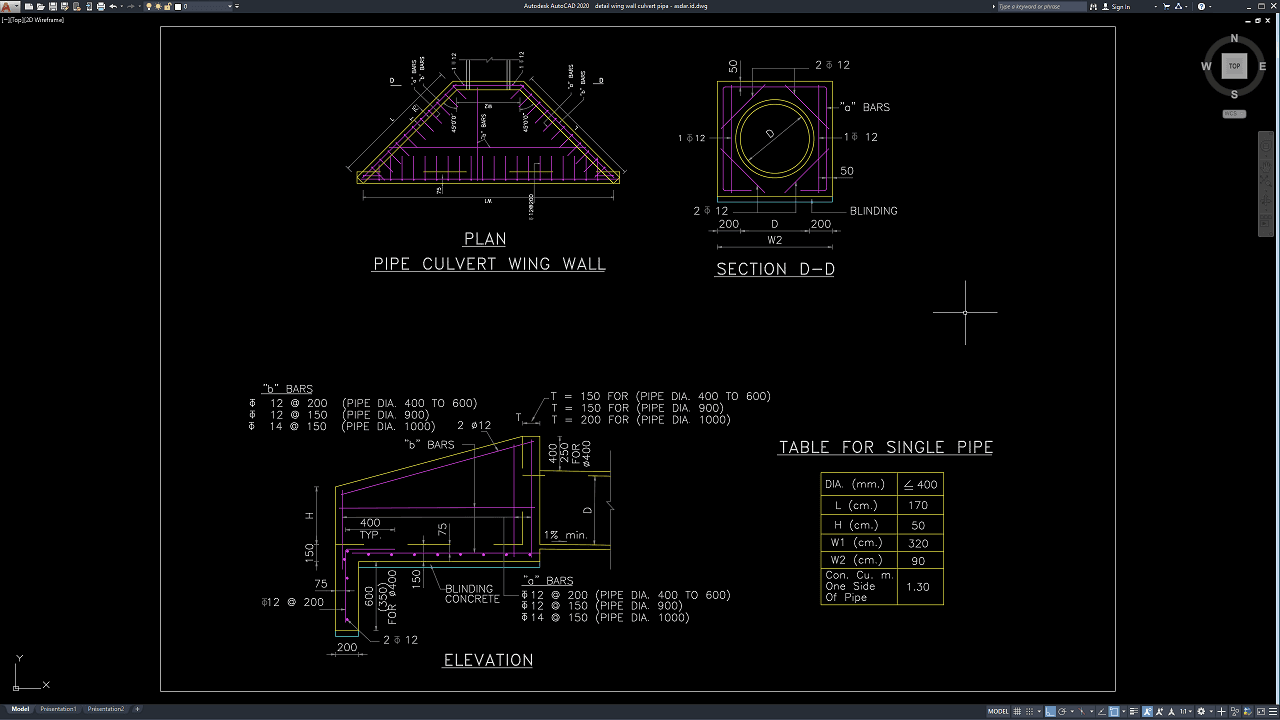

Pada gambar kerja terlihat plan, elevation, dan Section D-D yang menunjukkan bentuk dinding sayap dengan kemiringan sekitar 45°, detail penampang di sekitar pipa, blinding concrete, serta konfigurasi tulangan berdasarkan diameter pipa. Tersedia pula tabel dimensi untuk beberapa ukuran pipa dan keterangan jarak tulangan, sehingga gambar dapat membantu proses fabrikasi besi, pemasangan tulangan, bekisting, dan pengecoran.
Detail Wing Wall Culvert Pipa DWG AutoCAD seperti ini dapat digunakan sebagai referensi pada proyek drainase jalan, gorong-gorong, saluran air, jalan raya, jalan tol, kawasan perumahan, maupun infrastruktur sipil lainnya. Detail yang mencakup ukuran, elevasi, penampang, tulangan, dan variasi diameter pipa membantu pelaksanaan konstruksi menjadi lebih terarah, presisi, dan sesuai perencanaan.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
