gambar arsitektur dan mekanikal elektrikal rumah tinggal 2 lantai
Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Hari ini saya akan membagikan referensi Gambar Arsitektur dan Mekanikal Elektrikal Rumah Tinggal 2 Lantai DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Gambar Arsitektur dan Mekanikal Elektrikal
Gambar Arsitektur adalah jenis gambar teknis yang menggambarkan rancangan fisik sebuah bangunan secara menyeluruh, baik dari segi tampilan, bentuk, tata letak ruangan, hingga detail estetika. Gambar ini mencakup berbagai komponen seperti denah, tampak, potongan, detail pintu dan jendela, hingga material finishing. Tujuan dari gambar arsitektur adalah untuk menyampaikan ide desain kepada klien, kontraktor, maupun tim pelaksana proyek sehingga semua pihak memahami bentuk akhir dari bangunan yang akan dibangun.
Gambar arsitektur berperan penting sebagai pedoman utama dalam proses pembangunan. Di dalamnya tercantum ukuran-ukuran, skala, keterangan material, serta konsep desain yang disepakati. Gambar ini biasanya dibuat oleh arsitek menggunakan perangkat lunak desain seperti AutoCAD, SketchUp, atau Revit. Dengan adanya gambar arsitektur, potensi kesalahan dalam proses pembangunan dapat diminimalkan karena semua detail sudah direncanakan sejak awal.
Sementara itu, Gambar Mekanikal Elektrikal (ME) adalah gambar teknis yang berisi perencanaan sistem mekanikal dan elektrikal di dalam bangunan. Gambar mekanikal meliputi sistem HVAC (Heating, Ventilation, Air Conditioning), plumbing (perpipaan), dan sistem pemadam kebakaran. Sedangkan gambar elektrikal mencakup instalasi listrik, penerangan, panel listrik, grounding, dan sistem jaringan komunikasi. Gambar ini dibuat untuk memastikan seluruh sistem utilitas bangunan berfungsi dengan baik, aman, dan efisien.
Baik gambar arsitektur maupun mekanikal elektrikal saling berkaitan dan harus disusun secara terkoordinasi. Gambar arsitektur menentukan ruang fisik, sementara gambar mekanikal elektrikal memastikan bahwa semua sistem pendukung bangunan bisa dipasang secara tepat sesuai dengan kondisi ruang yang dirancang. Keduanya sangat penting dalam menghasilkan bangunan yang aman, nyaman, dan sesuai standar teknis serta estetika.
Download Arsitektur dan Mekanikal Elektrikal Rumah Tinggal 2 Lantai DWG AutoCAD
File yang saya bagikan kali ini menyajikan gambar arsitektur dan mekanikal elektrikal rumah tinggal 2 lantai yang sangat lengkap. Gambar terdiri dari denah layout, denah atap, tampak depan, tampak samping kanan, tampak samping kiri, potongan a-a, potongan b-b, potongan c-c, tampak prinsip, potongan prinsip, detail tampak, denah kusen lantai 1 dan lantai 2, denah kusen lantai atap, detail kusen p1, p2 dan p3, detail kusen p4 dan p5, detail kusen j1, detail kusen j2, j3 dan j4, detail kusen j5, j6 dan j7, detail kusen j8 dan j9, detail kusen j10 dan bv, denah instalasi air bersih lantai 1 dan lantai 2, denah instalasi air bersih lantai atap, denah instalasi air kotor lantai 1 dan lantai 2, denah instalasi air bekas lantai 1 dan lantai 2, denah instalasi air hujan lantai 1 dan lantai 2, denah instalasi air hujan lantai atap, denah instalasi listrik lantai 1 dan lantai 2, denah instalasi listrik lantai atap, wiring diagram, denah instalasi air ac lantai 1 dan lantai 2, denah instalasi air ac outdoor lantai atap, denah pola lantai 1 dan lantai 2, denah pola lantai atap, detail pola lantai, denah plafond lantai 1 dan lantai 2, detail plafond, denah kamar mandi ruang tidur utama lantai 1, potongan a-a kamar mandi ruang tidur utama, potongan b-b kamar mandi ruang tidur utama lantai 1, denah kamar mandi umum lantai 2, potongan a-a kamar mandi umum lantai 2, potongan b-b kamar mandi umum lantai 2, denah tangga utama, potongan dan detail tangga utama, detail gerbang depan, detail dinding pagar depan, detail railing void tengah lantai 2, detail railing belakang, detail railing balkon belakang, detail sunscreen dan atap kaca, detail septictank dan bak kontrol, & potongan septictank dan detail resapan.
Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat detail-detail lainnya, tentunya harus memahami dulu struktur dari bangunan rumah 2 lantai.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Berikut adalah beberapa desain 3D dari desain rumahh tinggal 2 lantai ini:
3d view rumah tinggal minimalis 2 lantai
1 dari 2

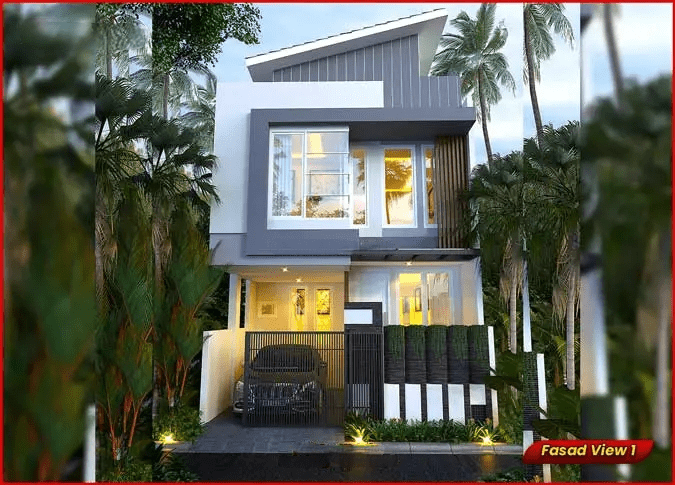

3d view depan rumah tinggal 2 lantai

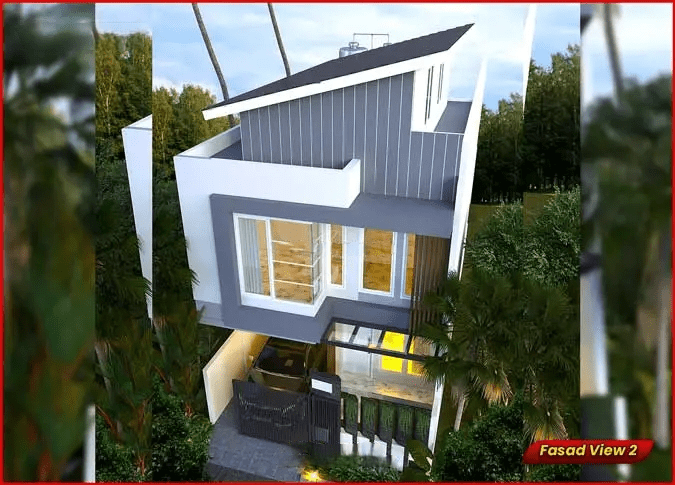

3d view kanan atas rumah tinggal 2 lantai
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Arsitektur dan Mekanikal Elektrikal Rumah Tinggal 2 Lantai dibawah ini:
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
File-file pada artikel ini bersumber dari www.indodesigncenter.com, jika ingin mengcopy artikel ini silahkan mencantumkan sumbernya. Sekedar info, bagi yang minat jasa desain rumah atau ingin kursus desain, silahkan kunjungi website yang tertera diatas, terimakasih.
Sekian postingan singkat kali ini mengenai Gambar Arsitektur dan Mekanikal Elektrikal Rumah Tinggal 2 Lantai DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
