Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Artikel kali ini saya akan membagikan referensi Gambar Desain Box Culvert BH 62 & 66 DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Box Culvert BH 62 & 66
Box Culvert BH 62 & 66 adalah jenis struktur beton pracetak berbentuk kotak (box) yang digunakan sebagai saluran air tertutup atau gorong-gorong di bawah jalan, rel kereta, atau area perlintasan lainnya, dengan kode “BH 62 & 66” yang mengacu pada nomor jembatan kecil (bridge/box number) dalam sistem identifikasi teknis, biasanya digunakan oleh instansi seperti Kementerian PUPR, Balai Jalan, atau Dinas Bina Marga.
Penjelasan lengkap bisa dilihat dibawah ini:
1. Box Culvert sendiri merupakan struktur drainase berbentuk persegi atau persegi panjang yang berfungsi untuk:
- Mengalirkan air permukaan atau saluran irigasi di bawah jalan.
- Menjaga kontinuitas aliran air tanpa mengganggu konstruksi di atasnya (seperti jalan raya atau rel).
- Mencegah genangan atau banjir akibat terputusnya aliran alami oleh pembangunan infrastruktur.
2. Kode BH 62 dan BH 66:
- BH adalah singkatan dari “Bridge/Box Horizontal” atau “Bangunan Hidraulik”.
- Angka 62 dan 66 adalah penomoran atau identifikasi lokasi atau urutan struktur dalam sistem jaringan jalan atau sungai.
- Ini biasanya digunakan dalam dokumen teknis atau pemetaan proyek jalan nasional/provinsi.
3. Spesifikasi Teknis Umum (bervariasi tergantung desain):
- Material: Beton bertulang pracetak.
- Ukuran: Bervariasi, misalnya 1.5 m × 1.5 m, 2 m × 2 m, tergantung kapasitas aliran dan beban di atasnya.
- Kekuatan: Disesuaikan dengan beban lalu lintas dan debit air yang harus dialirkan.
Box Culvert BH 62 & 66 adalah komponen penting dalam sistem drainase dan perlindungan infrastruktur jalan, berfungsi sebagai gorong-gorong air di titik-titik tertentu yang telah ditentukan berdasarkan sistem penomoran teknis. Pemanfaatan box culvert ini membantu menjaga kelancaran aliran air serta menjamin kekuatan dan keamanan konstruksi jalan di atasnya.
Download Gambar Desain Box Culvert BH 62 & 66 DWG AutoCAD

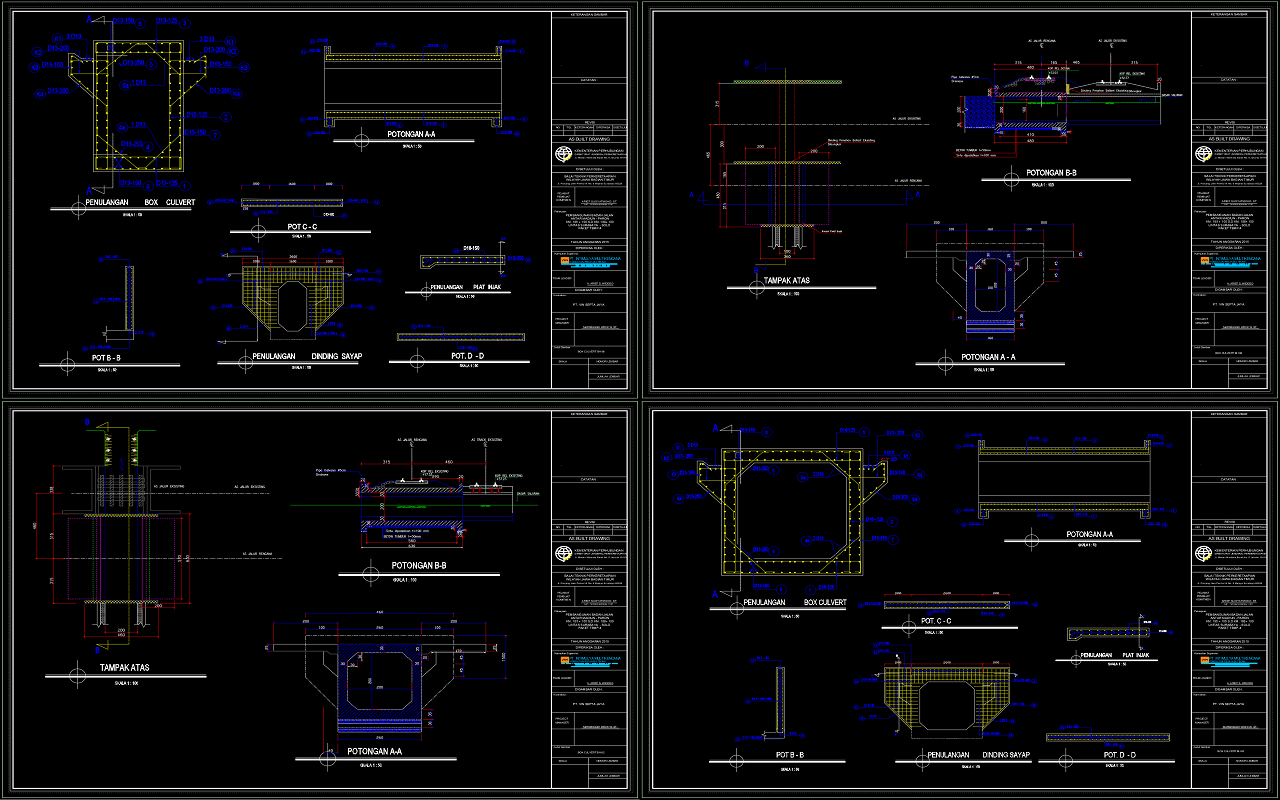

File yang saya bagikan kali ini menyajikan gambar kerja box culvert yang bisa dibilang cukup lengkap. Ukuran box culvert bervariasi, mulai dari bentuk, lebar, panjang, maupun jenisnya. Dalam gambar ini disajikan 4 gambar berbeda yang ditampilkan pada sheet autocad.
Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur maupun civil engineering. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat detail-detail lainnya, tentunya harus memahami dulu struktur dari box culvert.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Desain Box Culvert BH 62 & 66 DWG AutoCAD dibawah ini:
Gambar Desain Box Culvert BH 62 & 66 DWG AutoCAD
| Google Drive | DOWNLOAD[350.68KB] |
| Mediafire | DOWNLOAD[350.68KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Sekian postingan singkat kali ini mengenai Gambar Desain Box Culvert BH 62 & 66 DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
