Halo rekan-rekan arsitek dan sipil, semoga selalu sehat dan sukses dalam setiap aktivitas. Pada kesempatan kali ini saya akan membagikan Gambar Detail Perpipaan Reheat Coil DWG AutoCAD yang dapat dijadikan referensi gambar kerja untuk sistem HVAC dan mekanikal bangunan. File ini sangat bermanfaat bagi mahasiswa, drafter, maupun praktisi MEP yang membutuhkan acuan detail perpipaan yang rapi dan aplikatif.
Pengertian Reheat Coil dan Sistem Perpipaannya
Reheat coil adalah komponen pada sistem HVAC yang berfungsi untuk memanaskan kembali udara setelah proses pendinginan, guna menjaga suhu dan kelembapan ruangan tetap stabil. Komponen ini umumnya digunakan pada sistem pengkondisian udara gedung perkantoran, hotel, rumah sakit, dan bangunan komersial lainnya yang membutuhkan kontrol temperatur yang presisi.
Sistem perpipaan reheat coil berperan menyalurkan air panas atau media pemanas menuju coil. Oleh karena itu, desain perpipaan harus memperhatikan alur aliran, ukuran pipa, posisi valve, serta kemudahan perawatan. Gambar detail sangat dibutuhkan agar instalasi di lapangan sesuai dengan standar perencanaan.
Detail Teknis Perpipaan Reheat Coil

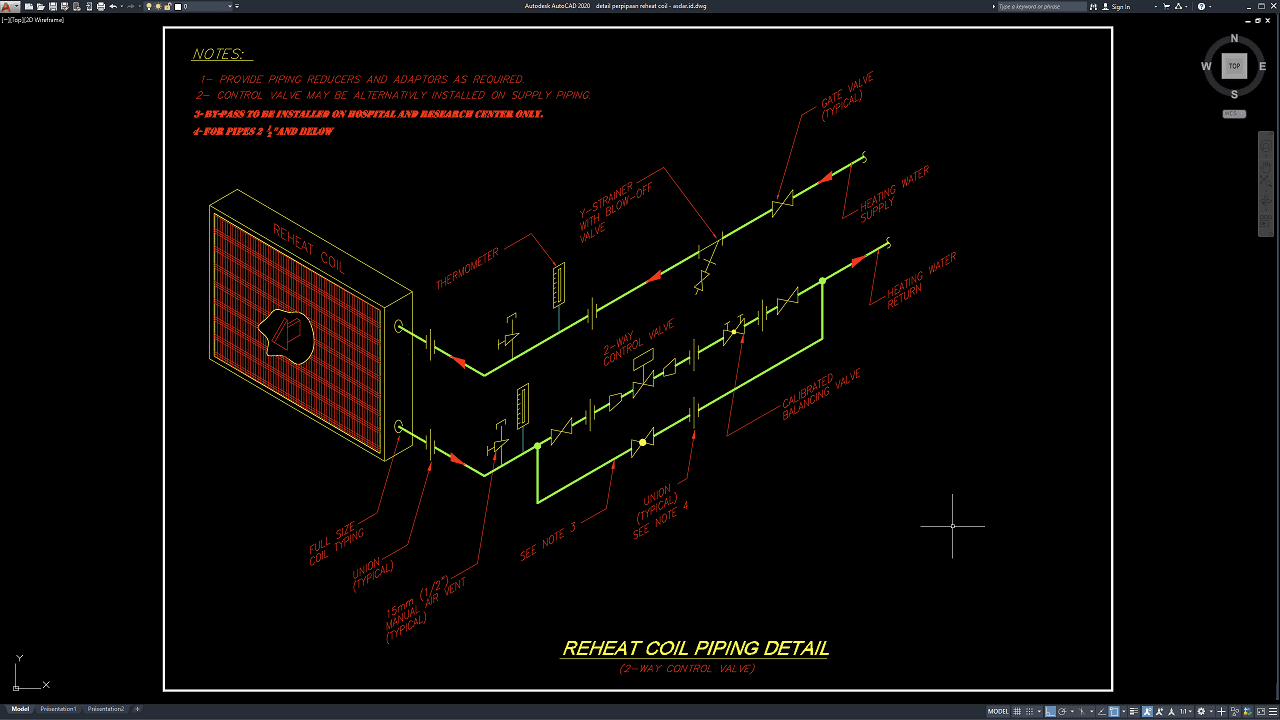

Secara teknis, perpipaan reheat coil biasanya dilengkapi dengan supply pipe, return pipe, control valve, balancing valve, strainer, dan drain. Pada gambar detail AutoCAD, ditampilkan pula arah aliran, elevasi pipa, serta hubungan antara reheat coil dengan unit HVAC lainnya.
Gambar Detail Perpipaan Reheat Coil DWG AutoCAD ini membantu meminimalkan kesalahan pemasangan, memudahkan koordinasi antar disiplin, serta meningkatkan efisiensi sistem HVAC secara keseluruhan. Detail yang jelas juga sangat berguna dalam pembuatan shop drawing dan dokumen pelaksanaan proyek.
Download Gambar Detail Perpipaan Reheat Coil DWG AutoCAD
File yang dibagikan tersedia dalam format .DWG, sehingga dapat langsung dibuka dan diedit menggunakan aplikasi AutoCAD versi lama maupun terbaru. Gambar ini ditujukan sebagai referensi edukasi dan pengembangan desain, serta dapat disesuaikan dengan kebutuhan proyek HVAC masing-masing.
Gambar Detail Perpipaan Reheat Coil merupakan salah satu contoh detail standar yang umum digunakan pada proyek bangunan modern di Indonesia, khususnya pada sistem HVAC dan MEP gedung.
