Halo rekan-rekan arsitek, engineer, drafter, serta praktisi konstruksi yang sedang mengerjakan proyek bangunan gedung. Pada artikel ini saya akan membagikan referensi Gambar Detail Tulangan Kolom Interior DWG AutoCAD yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja struktur beton bertulang, khususnya pada kolom interior atau kolom tengah bangunan.
Kolom interior merupakan elemen struktur yang terletak di bagian tengah bangunan dan berfungsi sebagai penopang utama beban dari pelat lantai dan balok di atasnya. Berbeda dengan kolom sudut, kolom interior menerima distribusi beban dari berbagai arah sehingga membutuhkan perencanaan penulangan yang tepat dan efisien.
Pengertian Gambar Detail Tulangan Kolom Interior
Gambar detail tulangan kolom interior adalah gambar teknis yang menunjukkan susunan pembesian pada kolom yang berada di area tengah bangunan. Detail ini mencakup informasi lengkap mengenai jumlah, diameter, jarak, serta posisi tulangan utama dan tulangan pengikat.
Gambar ini sangat penting sebagai pedoman pelaksanaan di lapangan agar proses pemasangan tulangan sesuai dengan perencanaan struktur dan standar teknis yang berlaku.
Dalam detail ini biasanya ditampilkan beberapa komponen utama, seperti:
- Tulangan utama (longitudinal bars)
- Tulangan sengkang atau ties
- Jarak dan konfigurasi tulangan
- Dimensi penampang kolom
- Detail sambungan tulangan (lap splice)
- Selimut beton (concrete cover)
Fungsi dan Keunggulan Penulangan Kolom Interior
Penulangan kolom interior berfungsi untuk menahan beban tekan utama serta membantu menahan gaya lateral yang bekerja pada struktur bangunan. Karena menerima beban dari berbagai arah, kolom interior harus dirancang dengan distribusi tulangan yang merata dan efisien.
Keunggulan dari desain penulangan yang baik antara lain meningkatkan kekuatan struktur, mengurangi risiko retak, serta memastikan kestabilan bangunan dalam jangka panjang. Selain itu, detail yang jelas juga mempermudah proses pelaksanaan dan pengawasan di lapangan.

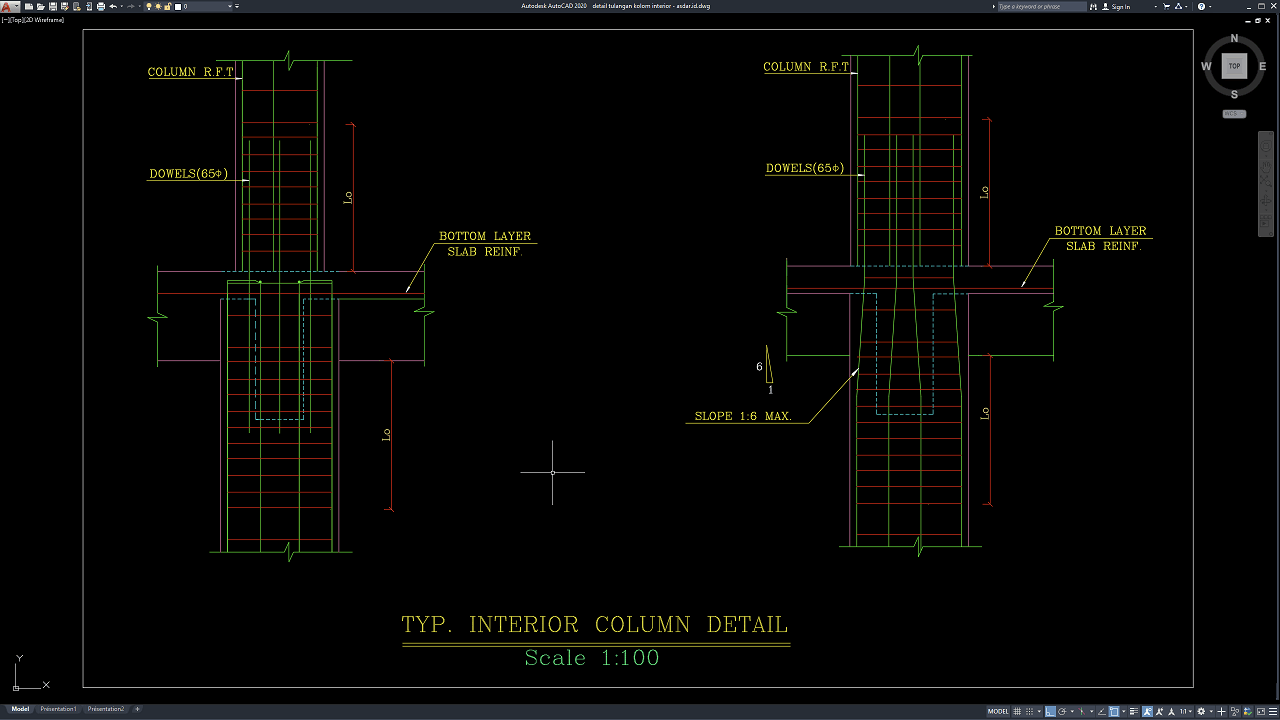

Download Gambar Detail Tulangan Kolom Interior DWG AutoCAD
File yang dibagikan dalam artikel ini berupa gambar kerja dalam format DWG AutoCAD yang dapat digunakan sebagai referensi maupun dikembangkan sesuai kebutuhan proyek Anda.
File ini kompatibel dengan berbagai versi AutoCAD dan dapat diedit sesuai standar desain serta spesifikasi teknis yang digunakan.
