Halo rekan-rekan arsitek, engineer struktur, drafter, serta praktisi konstruksi yang sedang mengerjakan proyek bangunan bertingkat. Pada artikel ini saya akan membagikan referensi Gambar Detail Tulangan Sambungan Kolom dan Pelat Lantai DWG AutoCAD yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja struktur beton bertulang.
Sambungan antara kolom dan pelat lantai merupakan salah satu bagian penting dalam sistem struktur bangunan. Area ini menjadi titik pertemuan antara elemen vertikal (kolom) dan elemen horizontal (slab), sehingga memerlukan perencanaan penulangan yang tepat untuk menjamin kekuatan dan kestabilan struktur.
Pengertian Gambar Detail Tulangan Sambungan Kolom dan Pelat Lantai
Gambar detail tulangan sambungan kolom dan pelat lantai adalah gambar teknis yang menunjukkan konfigurasi pembesian pada pertemuan antara kolom dan slab beton. Detail ini memberikan informasi lengkap mengenai posisi tulangan, panjang penyaluran, serta hubungan antar elemen struktur.
Dalam gambar ini biasanya ditampilkan beberapa komponen utama, seperti:
- Tulangan utama kolom (column reinforcement)
- Tulangan pelat lantai (slab reinforcement)
- Panjang penyaluran (development length)
- Detail kait (hook) dan anchorage
- Tulangan tambahan di area tumpuan
- Selimut beton (concrete cover)
Detail ini sangat penting untuk memastikan transfer beban dari pelat ke kolom berlangsung dengan aman.
Fungsi dan Keunggulan Detail Sambungan Kolom–Slab
Sambungan kolom dan pelat lantai berfungsi untuk memastikan beban dari pelat dapat diteruskan dengan baik ke kolom sebagai elemen penopang utama. Area ini juga berperan dalam menjaga kekakuan struktur serta mendukung stabilitas bangunan secara keseluruhan.
Keunggulan dari perencanaan detail yang baik antara lain meningkatkan kekuatan sambungan, mengurangi risiko retak pada area kritis, serta memastikan distribusi beban yang merata. Selain itu, detail yang jelas juga mempermudah proses pelaksanaan dan pengawasan di lapangan.
Download Gambar Detail Tulangan Sambungan Kolom dan Pelat Lantai DWG AutoCAD
File yang dibagikan dalam artikel ini berupa gambar kerja dalam format DWG AutoCAD yang dapat digunakan sebagai referensi maupun dikembangkan sesuai kebutuhan proyek Anda.
File ini kompatibel dengan berbagai versi AutoCAD dan dapat diedit sesuai standar desain serta spesifikasi teknis yang digunakan.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Detail Tulangan Sambungan Kolom dan Pelat Lantai DWG AutoCAD dibawah ini:

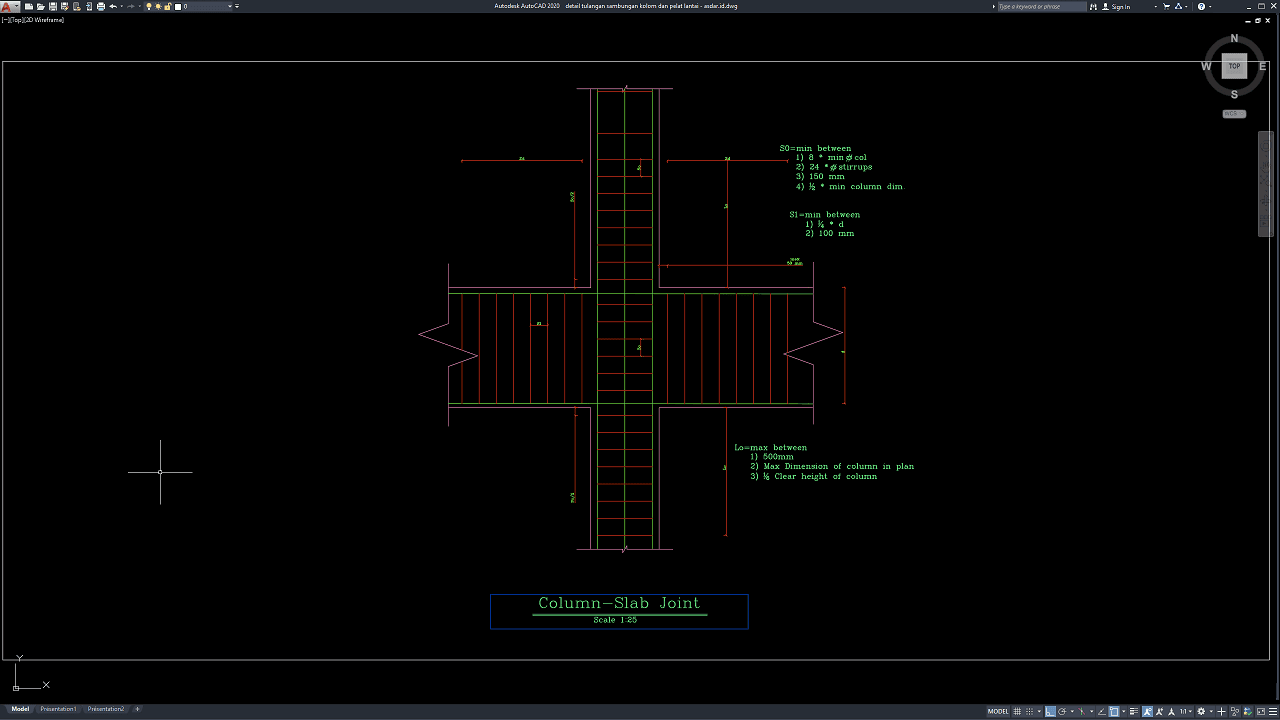

Detail Tulangan Sambungan Kolom dan Pelat Lantai DWG AutoCAD
| Google Drive | DOWNLOAD[41.36KB] |
| Mediafire | DOWNLOAD[41.36KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Demikian artikel mengenai Gambar Detail Tulangan Sambungan Kolom dan Pelat Lantai DWG AutoCAD ini. Semoga referensi yang dibagikan dapat membantu Anda dalam menyusun gambar kerja struktur beton bertulang, khususnya pada sambungan kolom dan slab. Jangan lupa untuk membagikan artikel ini kepada rekan kerja atau tim proyek yang membutuhkan referensi detail sambungan struktur. Semoga bermanfaat!
