Halo rekan-rekan arsitek, engineer, drafter, dan praktisi konstruksi, semoga selalu dalam keadaan sehat. Pada artikel ini saya akan membagikan referensi Gambar Detail Tulangan Tie Beam Beton DWG AutoCAD yang banyak digunakan dalam perencanaan dan pelaksanaan proyek bangunan beton bertulang, baik untuk rumah tinggal, ruko, gedung bertingkat rendah, maupun bangunan komersial lainnya.
Gambar ini sangat bermanfaat bagi konsultan struktur, kontraktor pelaksana, serta tim teknis proyek yang membutuhkan acuan gambar kerja detail tulangan tie beam sesuai standar perencanaan struktur beton.
Pentingnya Gambar Detail Tulangan Tie Beam Beton
Dalam pekerjaan struktur beton bertulang, tie beam (balok pengikat) memiliki fungsi penting untuk mengikat pondasi dan kolom agar bekerja sebagai satu sistem struktur yang stabil. Tanpa perencanaan detail tulangan yang jelas, tie beam berisiko mengalami keretakan, penurunan diferensial, bahkan kegagalan struktur.
Oleh karena itu, penggunaan gambar detail tulangan tie beam beton dalam format DWG AutoCAD menjadi kebutuhan utama dalam setiap proyek konstruksi. Gambar kerja yang rapi, terukur, dan terstandar akan sangat membantu proses pelaksanaan di lapangan serta meminimalkan kesalahan pemasangan tulangan.
Pengertian Gambar Detail Tulangan Tie Beam Beton
Gambar Detail Tulangan Tie Beam Beton adalah gambar teknis struktur yang menunjukkan susunan tulangan pada balok tie beam secara lengkap, baik tampak memanjang maupun potongan melintang. Gambar ini umumnya disusun oleh konsultan perencana struktur dan menjadi acuan utama bagi kontraktor pada tahap pelaksanaan.
Dalam gambar detail tulangan tie beam beton, biasanya ditampilkan:
- Tulangan utama atas dan bawah
- Tulangan sengkang (begel) beserta jaraknya
- Dimensi lebar dan tinggi tie beam
- Notasi diameter besi dan panjang penyaluran
- Detail sambungan dengan kolom atau pondasi
Gambar ini disusun dengan mengacu pada standar perencanaan struktur beton bertulang yang berlaku, sehingga aman dan layak diaplikasikan di lapangan.
Fungsi Gambar Detail Tulangan Tie Beam dalam Proyek
Secara teknis, gambar detail tulangan tie beam beton DWG AutoCAD memiliki beberapa fungsi penting, antara lain:
- Sebagai panduan pemasangan tulangan di lapangan
- Memastikan jumlah dan diameter besi sesuai perhitungan struktur
- Menghindari kesalahan pembesian sebelum pengecoran
- Mempermudah koordinasi antara konsultan, kontraktor, dan pengawas
- Menjadi dokumen pendukung dalam proses inspeksi dan serah terima proyek
Dengan gambar detail yang jelas, pekerjaan struktur dapat berjalan lebih efisien dan sesuai spesifikasi teknis.
Keunggulan Format DWG AutoCAD
File gambar detail tulangan tie beam beton yang dibagikan dalam format DWG AutoCAD memiliki beberapa keunggulan, di antaranya:
- Mudah diedit dan disesuaikan dengan kebutuhan proyek
- Akurasi tinggi dalam pengukuran dimensi
- Kompatibel dengan berbagai versi AutoCAD
- Dapat dikembangkan menjadi gambar kerja lanjutan
Format DWG juga sangat ideal digunakan oleh drafter dan engineer dalam penyusunan shop drawing maupun as-built drawing.
Download Gambar Detail Tulangan Tie Beam Beton DWG AutoCAD
File yang dibagikan pada artikel ini berupa Gambar Detail Tulangan Tie Beam Beton dalam format DWG AutoCAD. Gambar disusun cukup lengkap dan dapat digunakan sebagai referensi desain maupun acuan awal gambar kerja struktur beton bertulang.
Beberapa keterangan pada gambar menggunakan istilah teknis standar gambar struktur. Rekan-rekan dapat menyesuaikan kembali dengan standar konsultan, spesifikasi owner, atau regulasi proyek yang sedang dikerjakan.
File DWG ini dapat dibuka menggunakan AutoCAD versi terbaru maupun versi lama minimal AutoCAD 2004, serta dapat diedit sesuai kebutuhan proyek.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Detail Tulangan Tie Beam Beton DWG AutoCAD dibawah ini:

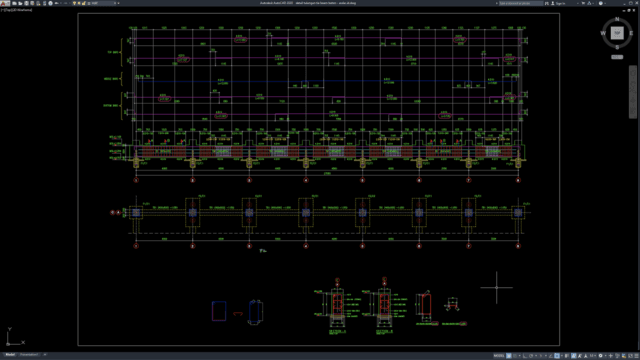

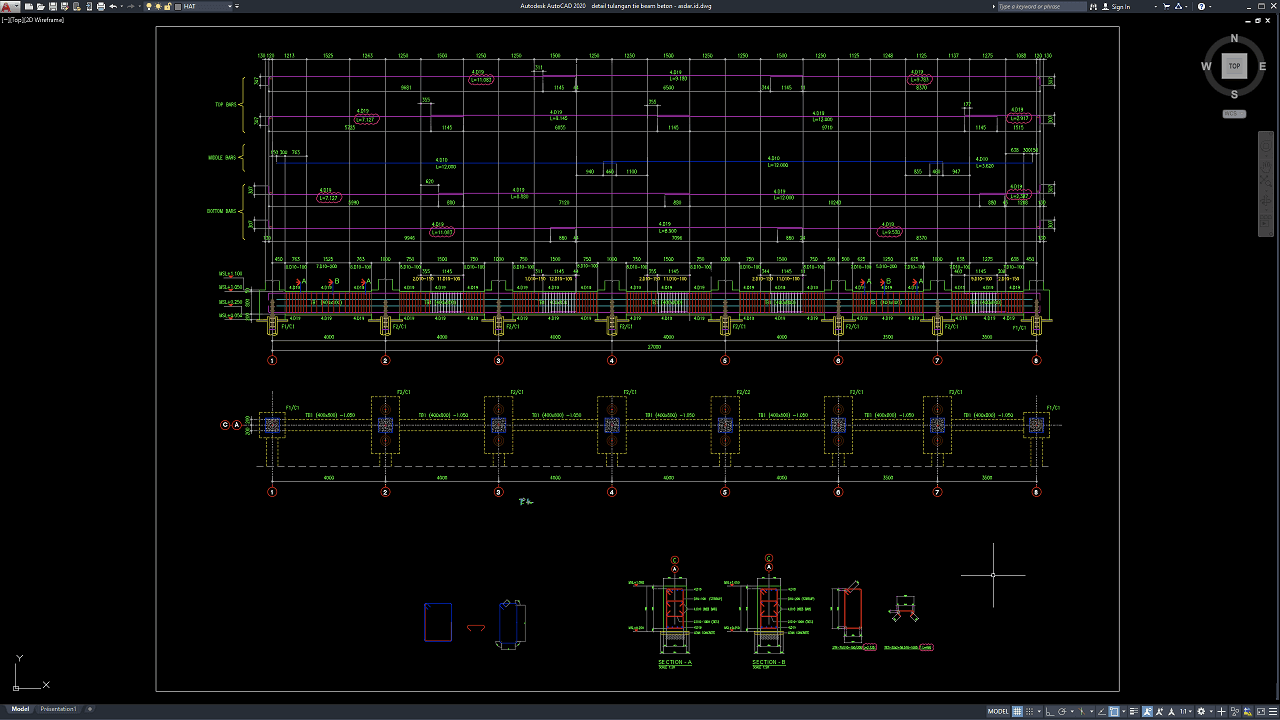

Detail Tulangan Tie Beam Beton DWG AutoCAD
