Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Hari ini saya akan membagikan referensi Gambar Type Balok Potongan DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Type Balok Potongan
Type Balok Potongan adalah representasi gambar teknis yang menunjukkan penampang melintang (cross section) dari berbagai jenis balok struktural dalam suatu bangunan. Potongan ini memperlihatkan secara detail dimensi balok, konfigurasi penulangan (jumlah, ukuran, dan posisi besi tulangan utama maupun sengkang), serta letak posisi penulangan pada tumpuan (support) dan lapangan (span).
Gambar ini digunakan untuk memastikan bahwa desain struktur balok sesuai dengan kebutuhan beban dan fungsi bangunan, serta sebagai panduan teknis bagi pelaksana proyek di lapangan untuk melakukan pembesian dan pengecoran balok dengan benar.
Jenis atau tipe potongan balok bisa berbeda-beda tergantung pada fungsi balok dalam bangunan, seperti balok induk (utama), balok anak, atau balok kantilever. Dalam gambar teknis, potongan ini biasanya ditandai dengan kode tertentu (misalnya B1, B2, dst.) dan disesuaikan dengan ukuran, beban yang ditanggung, serta sistem struktur bangunan.
Melalui type balok potongan, perencana dan pelaksana proyek dapat memahami bagaimana balok harus dibentuk dan dirakit, termasuk dimensi tinggi dan lebar balok, jumlah serta ukuran tulangan utama dan tulangan distribusi, serta posisi sambungan dengan elemen lain seperti kolom atau pelat lantai. Informasi ini penting untuk menjamin kekuatan dan kestabilan struktur bangunan sesuai dengan perhitungan teknis dan standar konstruksi yang berlaku.
Download Gambar Detail Sambungan Balok DWG AutoCAD

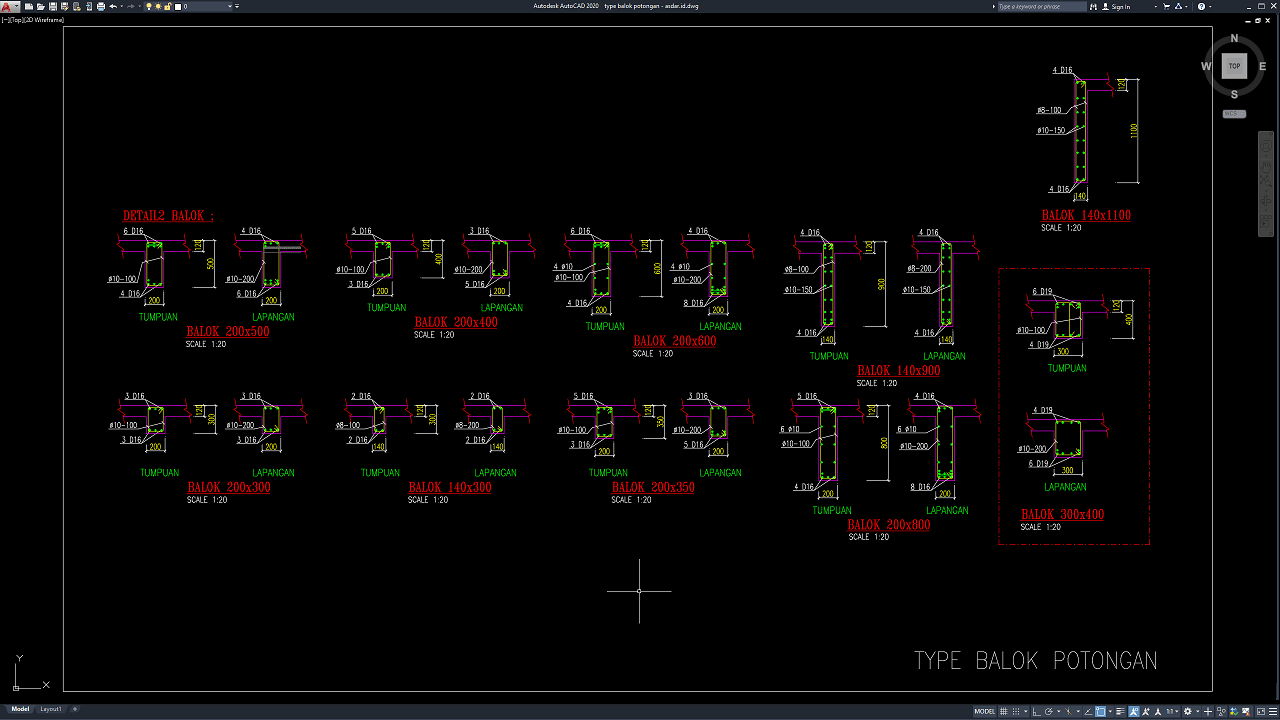

Dalam gambar yang akan ditampilkan, terlihat beberapa jenis balok potongan dengan keterangan dimensi (misalnya 200×300, 200×400, 200×600, 140×900, dll). Setiap jenis balok memperlihatkan:
- Dimensi Balok (lebar × tinggi): Contoh, Balok 200×600 berarti balok memiliki lebar 200 mm dan tinggi 600 mm.
- Letak Tulangan Utama: Ditunjukkan oleh lingkaran besi berlabel Ø (diameter) — misalnya Ø16 atau Ø10.
- Posisi Tulangan: Tumpuan: Titik balok bertemu kolom atau dinding, biasanya diberi penulangan lebih karena menahan momen negatif. dan Lapangan: Area tengah bentang balok, menahan momen positif.
- Sengkang (Stirrup): Digambarkan sebagai persegi kecil berwarna kuning, menunjukkan pengikat tulangan utama dengan jarak tertentu (misal s = 100 atau s = 150 mm).
- Keterangan Skala: Semua gambar berskala 1:20, menunjukkan perbandingan antara gambar dan ukuran sebenarnya.
Fungsi dan Manfaat Type Balok Potongan adalah sebagi berikut:
- Panduan teknis pembesian: Menentukan cara merakit tulangan di lapangan dengan tepat.
- Menyesuaikan dengan beban struktur: Masing-masing type balok memiliki kapasitas dan fungsi yang berbeda.
- Mempermudah koordinasi antara perencana dan pelaksana: Terutama antara struktur, arsitektur, dan pelaksana lapangan.
- Menjamin keselamatan struktur: Dengan memastikan bahwa semua elemen balok sudah dirancang dan dibangun sesuai standar teknis.
Gambar Type Balok Potongan seperti yang ditampilkan adalah dokumentasi teknis penting dalam proyek konstruksi, yang digunakan untuk menunjukkan bagaimana setiap balok dalam bangunan harus dibuat, mulai dari ukuran hingga penulangan internalnya. Gambar ini berfungsi sebagai acuan utama dalam proses pembesian, pengecoran, dan pengawasan struktur beton bertulang.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2007, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
