Halo rekan-rekan sekalian, apa kabar kalian hari ini? Saya doakan semoga sehat selalu. Kali ini kita akan membahas mengenai sambungan las, baut dan paku keling pada konstruksi baja. Untuk lebih lengkapnya mari baca materi dibawah ini.

Sambungan Las

Sambungan las adalah sambungan antara dua logam dengan cara pemanasan, dengan atau tanpa logam pengisi. Sambungan terjadi pada kondisi logam dalam keadaan plastis atau leleh. Sambungan las banyak digunakan pada Konstruksi baja, Ketel uap dan tangki, Permesinan.

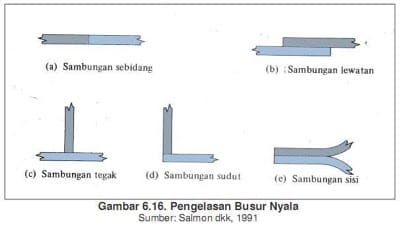

Jenis-Jenis Sambungan LAS

sambungan las

1. Sambungan Sebidang

Sambungan sebidang dipakai terutama untuk menyambung ujung-ujung plat datar dengan ketebalan yang sama atau hampir sama. Keuntungan utama jenis sambungan ini adalah menghilangkan eksentrisitas yang timbul pada sambungan lewatan tunggal seperti dalam Gambar 6.16(b).

Bila digunakan bersama dengan las tumpul penetrasi sempurna (full penetration groove weld), sambungan sebidang menghasilkan ukuran sambungan minimum dan biasanya lebih estetis dari pada sambungan bersusun. Kerugian utamanya adalah ujung yang akan disambung biasanya harus disiapkan secara khusus (diratakan atau dimiringkan) dan dipertemukan secara hati-hati sebelum dilas.

Hanya sedikit penyesuaian dapat dilakukan, dan potongan yang akan disambung harus diperinci dan dibuat secara teliti. Akibatnya, kebanyakan sambungan sebidang dibuat di bengkel yang dapat mengontrol proses pengelasan dengan akurat.

2. Sambungan Lewatan

Sambungan lewatan pada Gambar 6.17 merupakan jenis yang paling umum. Sambungan ini mempunyai dua keuntungan utama:

  • Mudah disesuaikan. Potongan yang akan disambung tidak memerlukan ketepatan dalam pembuatannya bila dibanding dengan jenis sambungan lain. Potongan tersebut dapat digeser untuk mengakomodasi kesalahan kecil dalam pembuatan atau untuk penyesuaian panjang.
  • Mudah disambung. Tepi potongan yang akan disambung tidak memerlukan persiapan khusus dan biasanya dipotong dengan nyala (api) atau geseran. Sambungan lewatan menggunakan las sudut sehingga sesuai baik untuk pengelasan di bengkel maupun di lapangan. Potongan yang akan disambung dalam banyak hal hanya dijepit (diklem) tanpa menggunakan alat pemegang khusus. Kadang-kadang potongan-potongan diletakkan ke posisinya dengan beberapa baut pemasangan yang dapat ditinggalkan atau dibuka kembali setelah dilas.
  • Keuntungan lain sambungan lewatan adalah mudah digunakan untuk menyambung plat yang tebalnya berlainan.

3. Sambungan Tegak

Jenis sambungan ini dipakai untuk membuat penampang bentukan (built-up) seperti profil T, profil 1, gelagar plat (plat girder), pengaku tumpuan atau penguat samping (bearing stiffener), penggantung, konsol (bracket). Umumnya potongan yang disambung membentuk sudut tegak lurus seperti pada Gambar 6.16(c).

Jenis sambungan ini terutama bermanfaat dalam pembuatan penampang yang dibentuk dari plat datar yang disambung dengan las sudut maupun las tumpul.

4. Sambungan Sudut

Sambungan sudut dipakai terutama untuk membuat penampang berbentuk boks segi empat seperti yang digunakan untuk kolom dan balok yang memikul momen puntir yang besar.

5. Sambungan Sisi

Sambungan sisi umumnya tidak struktural tetapi paling sering dipakai untuk menjaga agar dua atau lebih plat tetap pada bidang tertentu atau untuk mempertahankan kesejajaran (alignment) awal.

Keunggulan dan Kekurangan Sambungan LAS

Keunggulan Sambungan LAS

Keunggulan dibandingkan dengan sambungan lainnya:

  • Lebih murah dan lebih ringan.
  • Tidak ada pengurangan luas penampang.
  • Permukaan sambungan bisa dibuat rata.
  • Bahaya terhadap korosi kurang.
  • Mudah pembersihannya.
  • Tampak lebih bagus.

Kekurangan Sambungan LAS

Kekurangan:

  • Hanya untuk logam sejenis.
  • Terjadi perubahan struktur material pada daerah HAZ.
  • Pengelasan dilapangan lebih sukar dari sambungan keling/baut.
  • Sambungan Cendrung melengkung.

Sambungan Baut

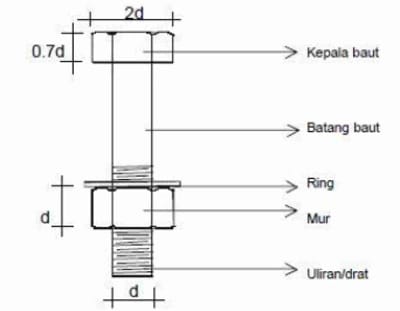

sambungan baut

Baut adalah alat sambung dengan batang bulat dan berulir, salah satu ujungnya dibentuk kepala baut (umumnya bentuk kepala segi enam) dan ujung lainnya dipasang mur/pengunci. Dalam pemakaian di lapangan, baut dapat digunakan untuk membuat konstruksi sambungan tetap, sambungan bergerak, maupun sambungan sementara yang dapat dibongkar/ dilepas kembali.

Bentuk uliran batang baut untuk baja bangunan pada umumnya ulir segi tiga (ulir tajam) sesuai fungsinya yaitu sebagai baut pengikat. Sedangkan bentuk ulir segi empat (ulir tumpul) umumnya untuk baut-baut penggerak atau pemindah tenaga misalnya dongkrak atau alat-alat permesinan yang lain.

Jenis Baut

1. Baut Hitam

Baut hitam yaitu baut dari baja lunak ( St-34 ) banyak dipakai untuk konstruksi ringan/ sedang misalnya bangunan gedung, diameter lubang dan diameter batang baut memiliki kelonggaran 1 mm.

2. Baut Pass

Baut pass yaitu baut dari baja mutu tinggi (>St-42 ) dipakai untuk konstruksi berat atau beban bertukar seperti jembatan jalan raya, diameter lubang dan diameter batang baut relatif pass yaitu kelonggaran < 0,1 mm.

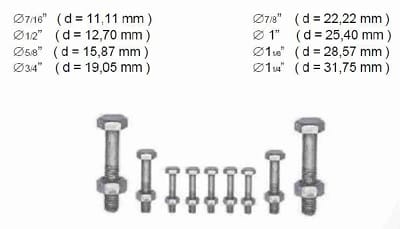

Ukuran Diameter Baut

Ukuran diameter baut dapat dilihat pada gambar dibawah ini.

ukuran dimensi baut

Keuntungan Sambungan Baut

Keuntungan Sambungan Baut diantaranya adalah sebagai berikut:

  1. Lebih mudah dalam pemasangan/ penyetelan konstruksi di lapangan.
  2. Konstruksi sambungan dapat dibongkar-pasang.
  3. Dapat dipakai untuk menyambung dengan jumlah tebal baja > 4d (tidak seperti paku keling dibatasi maksimum 4d).
  4. Dengan menggunakan jenis Baut Pass maka dapat digunakan untuk konstruksi berat/ jembatan.

Sambungan Paku Keling

Paku keling (rivet) digunakan untuk sambungan tetap antara 2 plat atau lebih misalnya pada tangki dan boiler. Paku keling dalam ukuran yang kecil dapat digunakan untuk menyambung dua komponen yang tidak membutuhkan kekuatan yang besar, misalnya peralatan rumah tangga, furnitur, alat-alat elektronika, dan lain-lain.

Sambungan dengan paku keling sangat kuat dan tidak dapat dilepas kembali dan jika dilepas maka akan terjadi kerusakn pada sambungan tersebut. Karena sifatnya yang permanen, maka sambungan paku keling harus dibuat sekuat mungkin untuk menghindari kerusakan atau patah.

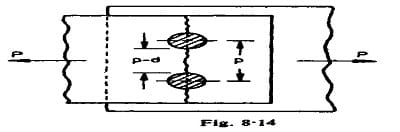

sambungan paku keling

Bagian utama paku keling adalah:

  1. kepala
  2. badan
  3. ekor
  4. kepala lepas

Bahan Paku Keling

yang biasa digunakan antara lain adalah baja, brass, aluminium, dan tembaga tergantung jenis sambungan/ beban yang diterima oleh sambungan. Penggunaan umum bidang mesin: ductile (low carbor), steel, wrought iron. Penggunaan khusus: weight, corrosion, or material constraints apply: copper (+alloys) aluminium (+alloys), monel, dan lain-lain.

Sambungan paku keling ini dibandingkan dengan sambungan las mempunyai keuntungan yaitu:

  1. Sambungan keling lebih sederhana dan murah untuk dibuat.
  2. Pemeriksaannya lebih mudah.
  3. Sambungan keling dapat dibuka dengan memotong kepala dari paku keling tersebut.

Bila dilihat dari bentuk pembebanannya, sambungan paku keling ini dibedakan yaitu:

  1. Pembebanan tangensial.
  2. Pembebanan eksentrik.
  3. Pembebanan Tangensial.
