Halo rekan-rekan arsitek, engineer, dan praktisi konstruksi, semoga selalu sehat dan sukses dalam setiap proyek yang sedang dikerjakan. Pada artikel ini saya akan membagikan referensi Gambar Detail Elemen V-Bracing Baja DWG AutoCAD yang banyak digunakan dalam perencanaan dan pelaksanaan struktur bangunan baja, khususnya pada gedung bertingkat dan bangunan dengan kebutuhan ketahanan gempa.
Gambar detail V-Bracing baja ini sangat bermanfaat bagi konsultan struktur, kontraktor baja, maupun drafter AutoCAD, sebagai acuan gambar kerja sistem pengaku struktur baja yang efisien, kuat, dan sesuai standar perencanaan struktur modern.
Pengertian Elemen V-Bracing Baja
Elemen V-Bracing Baja adalah sistem pengaku struktur yang menggunakan batang baja diagonal berbentuk huruf “V” untuk meningkatkan kekakuan dan stabilitas bangunan. Sistem ini berfungsi menahan gaya lateral seperti beban gempa dan angin, sehingga deformasi struktur dapat dikendalikan dengan lebih baik.
Dalam gambar detail AutoCAD, elemen V-Bracing biasanya ditampilkan lengkap dengan informasi teknis seperti:
- Profil baja yang digunakan (WF, H-Beam, Hollow, atau Angle)
- Detail sambungan ke balok dan kolom
- Plat sambungan, baut, dan las
- Dimensi serta elevasi pemasangan
Detail ini menjadi dokumen penting dalam proses fabrikasi dan pemasangan struktur baja di lapangan.
Fungsi dan Manfaat V-Bracing Baja dalam Struktur
Penggunaan elemen V-Bracing baja memberikan banyak manfaat dalam proyek konstruksi, antara lain:
- Meningkatkan kekuatan dan kestabilan struktur bangunan
- Mengurangi simpangan lateral akibat beban gempa
- Efisiensi material dibanding sistem dinding geser
- Mempermudah kontrol kualitas fabrikasi baja
- Mendukung desain struktur yang lebih fleksibel dan ekonomis
Bagi kontraktor dan konsultan, gambar detail V-Bracing sangat membantu dalam memastikan bahwa pemasangan elemen struktur sesuai dengan desain dan spesifikasi teknis yang telah direncanakan.
Download Gambar Detail Elemen V-Bracing Baja DWG AutoCAD
File yang dibagikan dalam artikel ini berupa gambar detail elemen V-Bracing baja format DWG AutoCAD. Gambar disusun cukup lengkap dan dapat digunakan sebagai:
- Referensi desain struktur baja
- Contoh gambar kerja (shop drawing)
- Acuan detail sambungan baja
- Materi pembelajaran bagi mahasiswa teknik sipil dan arsitektur
Sebagian keterangan pada gambar menggunakan istilah teknis bahasa Inggris, mengikuti standar gambar struktur internasional. File DWG dapat dibuka dan diedit menggunakan AutoCAD versi lama hingga terbaru, sehingga fleksibel untuk berbagai kebutuhan proyek.
Gambar ini dapat digunakan sebagai referensi awal dalam penyusunan gambar struktur baja untuk gedung perkantoran, industri, maupun bangunan bertingkat lainnya. Pengguna disarankan untuk tetap menyesuaikan detail dengan perhitungan struktur, standar SNI, dan spesifikasi proyek masing-masing.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Detail Elemen V-Bracing Baja DWG AutoCAD dibawah ini:

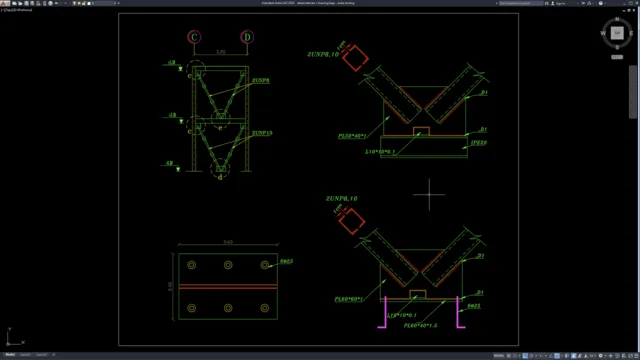

Detail Elemen V-Bracing Baja DWG AutoCAD
