algoritma dan flowchart

Halo rekan-rekan sekalian, apa kabar kalian hari ini? Saya doakan semoga sehat selalu. Pembahasan kita kali ini yaitu mengenai algoritma dan flowchart. Untuk lebih lengkapnya mari simak pembahasan dibawah ini.

Algoritma

Dalam matematika dan komputasi, algoritma merupakan kumpulan perintah untuk menyelesaikan suatu masalah. Perintah-perintah ini dapat diterjemahkan secara bertahap dari awal hingga akhir. Algoritma sering mempunyai langkah pengulangan (iterasi) atau memerlukan keputusan (logika Boolean dan perbandingan) sampai tugasnya selesai.

Desain dan analisis algoritma adalah suatu cabang khusus dalam ilmu komputer yang mempelajari karakteristik dan performa dari suatu algoritma dalam menyelesaikan masalah, terlepas dari implementasi algoritma tersebut. Dalam cabang disiplin ini algoritma dipelajari secara abstrak, terlepas dari sistem komputer atau bahasa pemrograman yang digunakan. Algoritma yang berbeda dapat diterapkan pada suatu masalah dengan kriteria yang sama.

Kompleksitas dari suatu algoritma merupakan ukuran seberapa banyak komputasi yang dibutuhkan algoritma tersebut untuk menyelesaikan masalah. Secara informal, algoritma yang dapat menyelesaikan suatu permasalahan dalam waktu yang singkat memiliki kompleksitas yang rendah, sementara algoritma yang membutuhkan waktu lama untuk menyelesaikan masalahnya mempunyai kompleksitas yang tinggi.

Bagaimanapun juga struktur data dan algoritma berhubungan sangat erat pada sebuah program. Algoritma yang baik tanpa pemilihan struktur data yang tepat ak an membuat program menjadi kurang baik, demikian juga sebaliknya.

Pembuatan algoritma mempunyai banyak keuntungan di antaranya:

  • Pembuatan atau penulisan algoritma tidak tergantung pada bahasa pemrograman manapun, artinya penulisan algoritma independen dari bahasa pemrograman dan komputer yang melaksanakannya.
  • Notasi algoritma dapat diterjemahkan ke dalam berbagai bahasa pemrograman.
  • Apapun bahasa pemrogramannya, output yang akan dikeluarkan sama karena algoritmanya sama.

Syarat yang perlu diperhatikan dalam membuat algoritma:

  • Teks algoritma berisi deskripsi langkah-langkah penyelesaian masalah. Deskripsi tersebut dapat ditulis dalam notasi apapun asalkan mudah dimengerti dan dipahami.
  • Tidak ada notasi yang baku dalam penulisan teks algoritma seperti notasi bahasa pemrograman. Notasi yang digunakan dalam menulis algoritma disebut notasi algoritmik.
  • Setiap orang dapat membuat aturan penulisan dan notasi algoritmik sendiri. Hal ini dikarenakan teks algoritma tidak sama dengan teks program. Namun, supaya notasi algoritmik mudah ditranslasikan ke dalam notasi bahasa pemrograman tertentu, maka sebaiknya notasi algoritmik tersebut berkorespondensi dengan notasi bahasa pemrograman secara umum.
  • Notasi algoritmik bukan notasi bahasa pemrograman, karena itu pseudocode dalam notasi algoritmik tidak dapat dijalankan oleh komputer. Agar dapat dijalankan oleh komputer, pseudocode dalam notasi algoritmik harus ditranslasikan atau diterjemahkan ke dalam notasi bahasa pemrograman yang dipilih. Perlu diingat bahwa orang yang menulis program sangat terikat dalam aturan tata bahasanya dan spesifikasi mesin yang menjalankannya.
  • Algoritma sebenarnya digunakan untuk membantu kita dalam mengkonversikan suatu permasalahan ke dalam bahasa pemrograman.
  • Algoritma merupakan hasil pemikiran konseptual, supaya dapat dilaksanakan oleh komputer, algoritma harus ditranslasikan ke dalam notasi bahasa pemrograman. Ada beberapa hal yang harus diperhatikan pada translasi tersebut, yaitu:
    • Pendeklarasian variabel. Untuk mengetahui dibutuhkannya pendeklarasian variabel dalam penggunaan bahasa pemrograman apabila tidak semua bahasa pemrograman membutuhkannya.
    • Pemilihan tipe data. Apabila bahasa pemrograman yang akan digunakan membutuhkan pendeklarasian variabel maka perlu hal ini dipertimbangkan pada saat pemilihan tipe data.
    • Pemakaian instruksi-instruksi. Beberapa instruksi mempunyai kegunaan yang sama tetapi masing-masing memiliki kelebihan dan kekurangan yang berbeda.
    • Aturan sintaksis. Pada saat menuliskan program kita terikat dengan aturan sintaksis dalam bahasa pemrograman yang akan digunakan.
    • Tampilan hasil. Pada saat membuat algoritma kita tidak memikirkan tampilan hasil yang akan disajikan. Hal-hal teknis ini diperhatikan ketika mengkonversikannya menjadi program.
    • Cara pengoperasian compiler atau interpreter. Bahasa pemrograman yang digunakan termasuk dalam kelompok compiler atau interpreter.

Contoh Algoritma:

Algoritma untuk menentukan apakah suatu bilangan merupakan bilangan ganjil atau genap. Algoritmanya:

  1. Mulai.
  2. Bagi bilangan dengan 2.
  3. Hitung sisa bagi pada langkah di atas.
  4. Bila sisa hasil bagi sama dengan 0, maka bilangan ini adalah genap. Tetapi, bila sisa hasil bagi sama dengan 1 maka bilangan itu adalah bilangan ganjil.
  5. Selesai.

Flowchart

Flowchart atau diagram alir merupakan sebuah diagram dengan simbol-simbol grafis yang menyatakan aliran algoritma atau proses yang menampilkan langkah-langkah yang disimbolkan dalam bentuk kotak, beserta urutannya dengan menghubungkan masing-masing langkah tersebut menggunakan tanda panah. Diagram ini bisa memberi solusi selangkah demi selangkah untuk penyelesaian masalah yang ada di dalam proses atau algoritma tersebut.

Sistem flowchart adalah urutan proses dalam sistem dengan menunjukkan alat media input, output, serta jenis media penyimpanan dalam proses pengolahan data. Program flowchart adalah suatu bagan dengan simbol-simbol tertentu yang menggambarkan urutan proses secara mendetail dan hubungan antara suatu proses (instruksi) dengan proses lainnya dalam suatu program.

Pedoman dalam membuat flowchart, jika seorang analis dan programmer akan membuat flowchart, ada beberapa petunjuk yang harus diperhatikan, seperti:

  1. Flowchart digambarkan dari halaman atas ke bawah dan dari kiri ke kanan.
  2. Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus dapat dimengerti oleh pembacanya.
  3. Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas.
  4. Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja, misalkan melakukan penggandaan diri.
  5. Setiap langkah dari aktivitas harus berada pada urutan yang benar.
  6. Lingkup dan range dari aktifitas yang sedang digambarkan harus ditelusuri dengan hati-hati. Percabangan-percabangan yang memotong aktivitas yang sedang digambarkan tidak perlu digambarkan pada flowchart yang sama. Simbol konektor harus digunakan dan percabangannya diletakan pada halaman yang terpisah atau hilangkan seluruhnya bila percabangannya tidak berkaitan dengan sistem.
  7. Gunakan simbol-simbol flowchart yang standar.

Berikut adalah simbol-simbol flowchart yang umum digunakan. Simbol-simbol yang dipakai dalam flowchart dibagi menjadi 3 kelompok, yaitu:

1. Flow direction symbols

Digunakan untuk menghubungkan simbol satu dengan yang lain. Disebut juga connecting line.

2. Processsing symbols

Menunjukkan jenis operasi pengolahan dalam suatu proses/ prosedur.

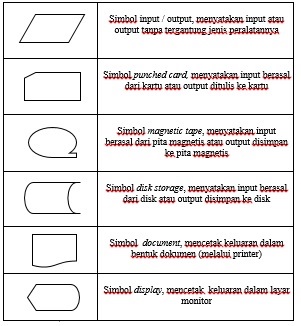

3. Input/Output symbols

Menunjukkan jenis peralatan yang digunakan sebagai media input/ output

Sekian postingan kali ini mengenai algoritma dan flowchart, semoga bisa menambah wawasan kita semua. Jangan lupa share artikel ini ke sosial media agar yang lain bisa mendapatkan manfaatnya.
