Bagian-Bagian Scaffolding Pada Proyek

411
0
BERBAGI

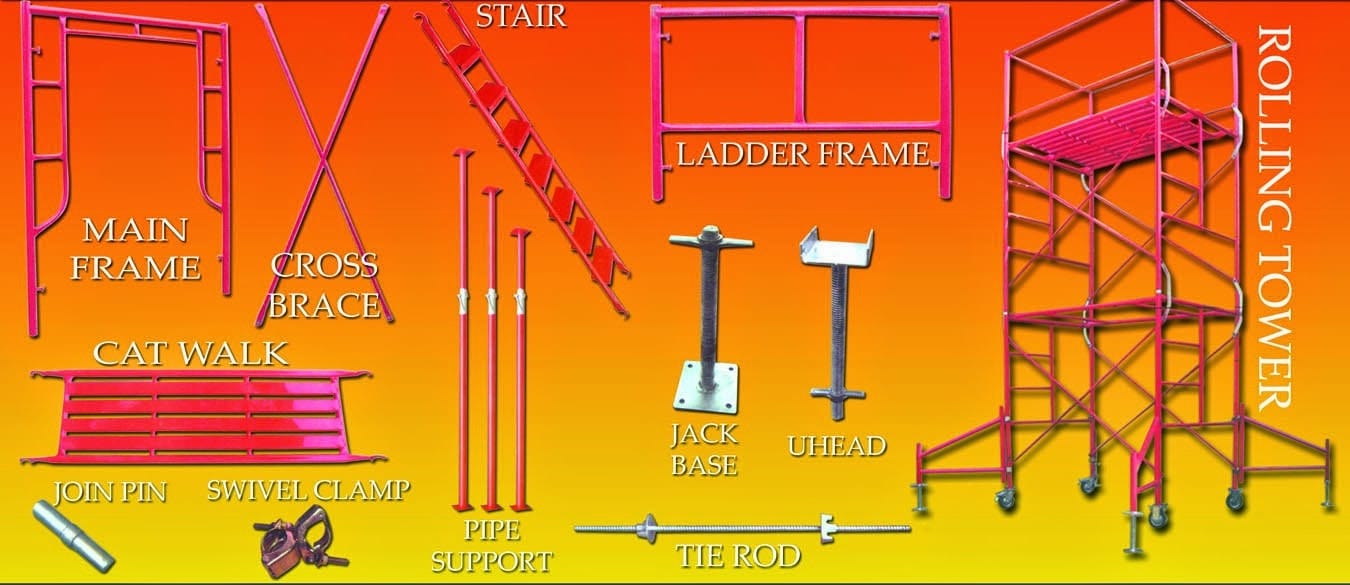

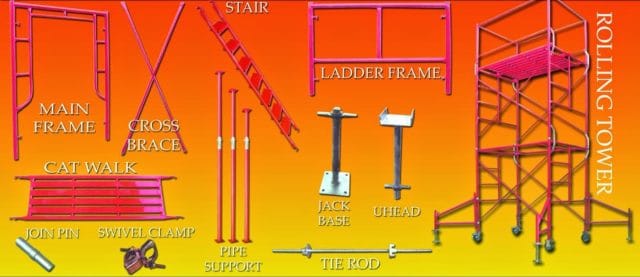

bagian bagian scaffolding
bagian bagian scaffolding

Scaffolding merupakan perancah atau alat bantu yang digunakan sebagai pendukung para tukang bekerja. Alat ini biasa digunakan pada proyek gedung bertingkat. Penggunaan Scaffolding ini dilakukan untuk mempermudah tukang dalam melakukan pekerjaan yang berada pada tempat tinggi untuk berpijak para tukang. Selain itu juga digunakan sebagai stager untuk dukungan bekisting balok dan plat lantai.

Ada beberapa bagian-bagian pada perancah ini sehingga jika akan menggunakannya perlu dirangkai terlebih dahulu. Sebenarnya alat pendukung ini merupakan pengganti perancah dolken yang digunakan pada jaman dahulu. Seiring perkembangan waktu maka digunakan scaffolding untuk mengefisiensi waktu.

Namun pada proyek-proyek kecil seperti rumah jarang menggunakannya. Pada proyek rumah sering menggunakan kayu dolken maupun bambu sebagai perancah. Perhitungan biaya sewa yang mahal membuat proyek rumah jarang menggunakannya.
Apabila anda menjadi seorang engineer dilapangan, maka anda harus mengetahui bagian-bagian dari scaffolding itu apa saja.

Bagian-Bagian Scaffolding Pada Proyek

Berikut akan dijelaskan satu per satu scaffolding yang umum digunakan di proyek.

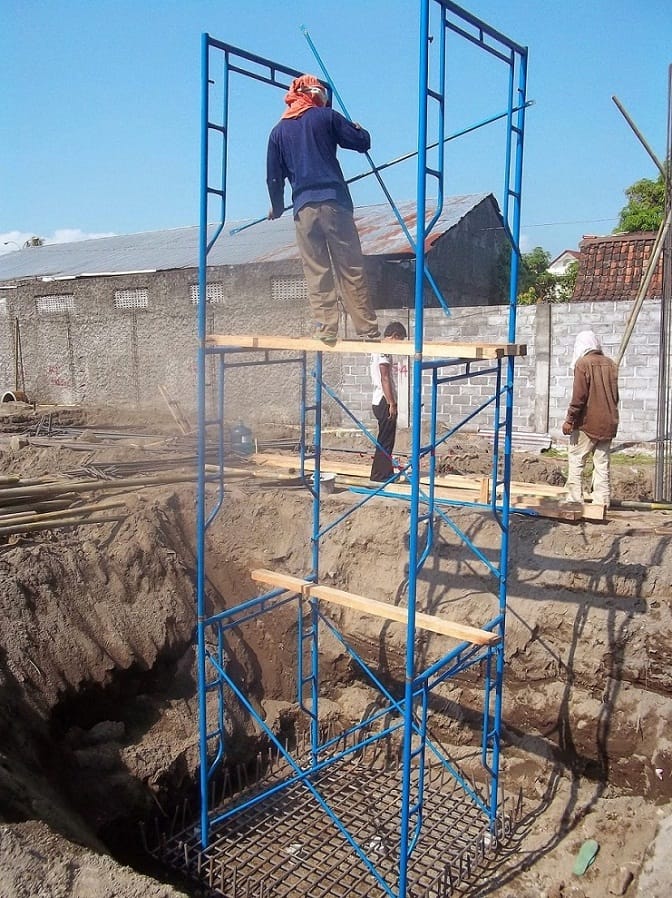

scaffolding

Gambar di atas merupakan yang sudah dirangkai menjadi satu kesatuan perancah. Untuk nama-nama bagiannya adalah sebagai berikut.

Main Frame

Sesuai dengan namanya. Ini merupakan rangka utama pada rangkaian atau digunakan sebagai tubuhnya. Ada beberapa ukuran yaitu tinggi 1,7 m dan 1,9 m sedangkan lebar 1,22 m.

main frame

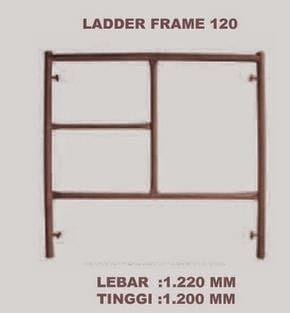

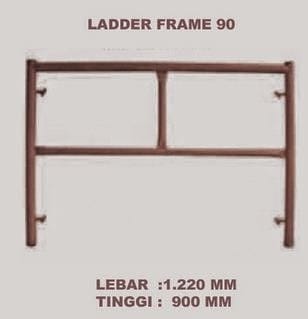

Ladder Frame

Ini adalah bagian yang berada pada atas main frame, atau rangka atas dari scaffolding. Biasa digunakan untuk menyambung agar lebih tinggi dan lebih kokoh. Tingginya pun ada dua pilihan yaitu 90 cm dan 120 cm.

ladder frameladder frame

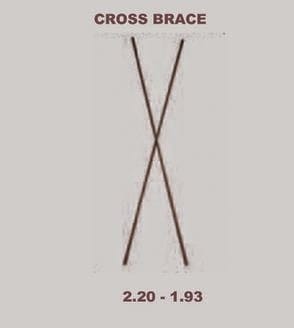

Cross Brace

Ini merupakan bagian yang digunakan untuk menyambung antar main frame dengan posisi silang. Posisi silang dapat memperkokoh berdirinya rangkaian. Ada dua ukuran panjang yaitu 220 cm dan 193 cm.

cross brace

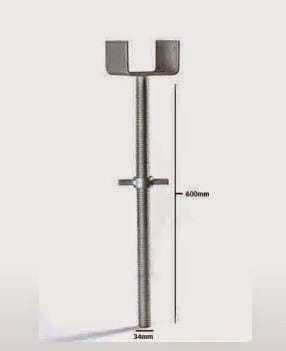

U-Head

Ini digunakan sebagai ujung paling atas rangkaian, tepatnya di atas ladder frame. Bentuknya seperti huruf U yang berfungsi untuk menopang balok kayu dan bisa disetel ketinggiannya.

u-head

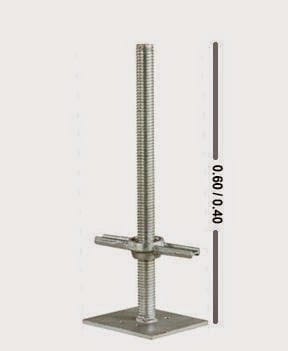

Jack Bass

Berfungsi sebagai tumpuan atau kaki dari rangkaian yang terletak paling bawah. Digunakan untuk menopang beban-beban saat pelaksanaan pekerjaan.

jack bass

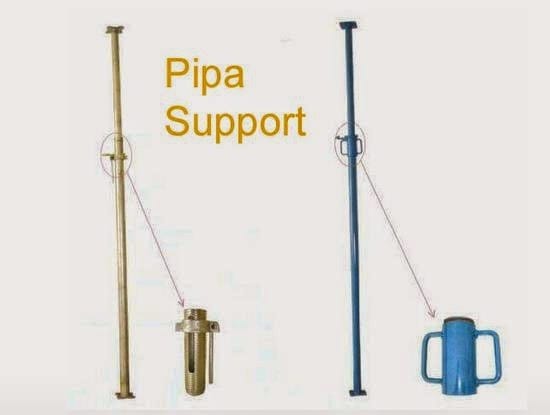

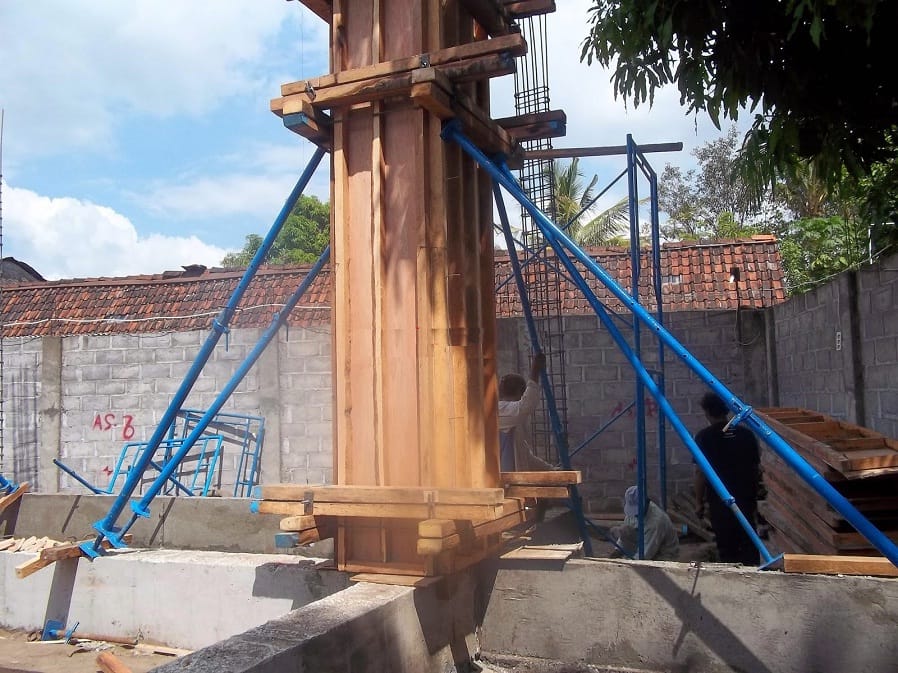

Pipe Support

Bagian ini memang tidak menjadi satu rangkaian scaffolding. Namun digunakan sebagai pendukung untuk pekerjaan bekisting kolom.

pipe support

pipe support

Perancah merupakan alat pendukung yang sangat penting dan wajib ada di proyek. Penggunaannya pun harus sesuai prosedur. Penggunaan yang tidak sesuai prosedur bisa menimbulkan kecelakaan kerja.

Sekian pembahasan kali ini mengenai bagian-bagian scaffolding pada proyek. Semoga informasi di atas bisa bermanfaat untuk rekan-rekan proyek. Jangan lupa share artikel ini ke sosial media agar yang lain bisa mendapatkan manfaatnya.
