Cara Sederhana Menghitung Dimensi Struktur Bangunan dengan Excel

893
0
BERBAGI

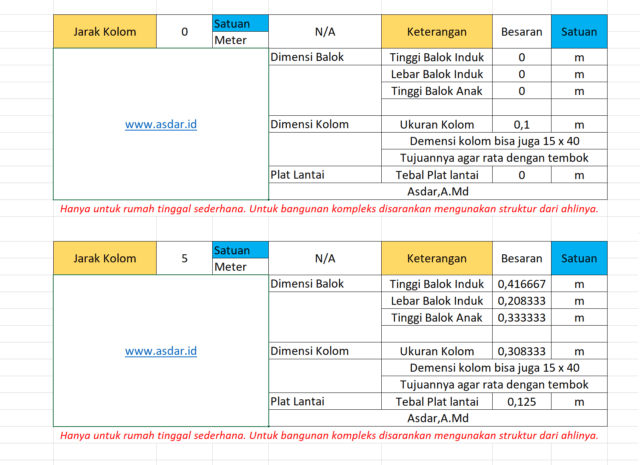

menghitung dimensi struktur bangunan
menghitung dimensi struktur bangunan

Dalam mendesain suatu struktur tentu tidak bisa kita melakukannya secara sembarangan. Semua itu pasti diperhitungkan secara matang jika kita ingin membuat bangunan bertingkat. Contoh misalnya menghitung dimensi sloof, kolom, balok dan plat lantai yang dianggap aman serta menentukan dimensi tulangan yang sesuai untuk digunakan.

Dalam mendirikan bangunan sangat disarankan untuk tidak mendesain ukuran kolom yang sangat langsing dengan alasan untuk menghemat biaya, hal tersebut tentunya sangat berbahaya. Selain itu juga jangan mendesain terlalu tebal karena akan membuat boros material. Jadi kesimpulannya harus berada diantara keduanya.

Berikut cara menghitung dimensi struktur bangunan:

* Perhitungan ini hanya untuk bangunan rumah tinggal sederhana, tidak disarankan untuk bangunan 3 lantai ke atas.

Dalam contoh kasus ini kita asumsikan bentang kolom dengan jarak 5 meter.

1. Dimensi Balok
  • Tinggi balok induk: 1/12 x Jarak Bentang = 1/12 x 5 = 0.417 meter.
  • Lebar balok induk: 1/2 x Tinggi Balok Induk = 1/2 x 0.417 = 0.208 meter.
  • Tinggi balok anak: 1/15 x Jarak Bentang = 1/15 x 5 = 0,33 meter.
2. Dimensi Kolom
  • Dimensi kolom = Lebar balok + ( 2 x 0.05 ) = 0.208 + 0.1 = 0.308 Meter.
  • Agar kolom tidak menonjol (agar rata dengan tembok) maka kolom bisa dibuat dengan ukuran 15 x 40 dan kolom tidak perlu diplester, cukup di Aci.
3. Plat Lantai
  • Tebat plat lantai = 1/40 x Jarak Bentang = 1/40 x 5 = 0.125 Meter.

Perhitungan diatas merupakan dimensi ideal dari suatu balok.

Nah untuk mempermudah menghitungnya, saya sudah sediakan file perhitungannya dalam bentuk ms excel. Dengan perhitungan Mirosoft Excel ini, rekan-rekan hanya perlu memasukan “Jarak Kolom” saja.

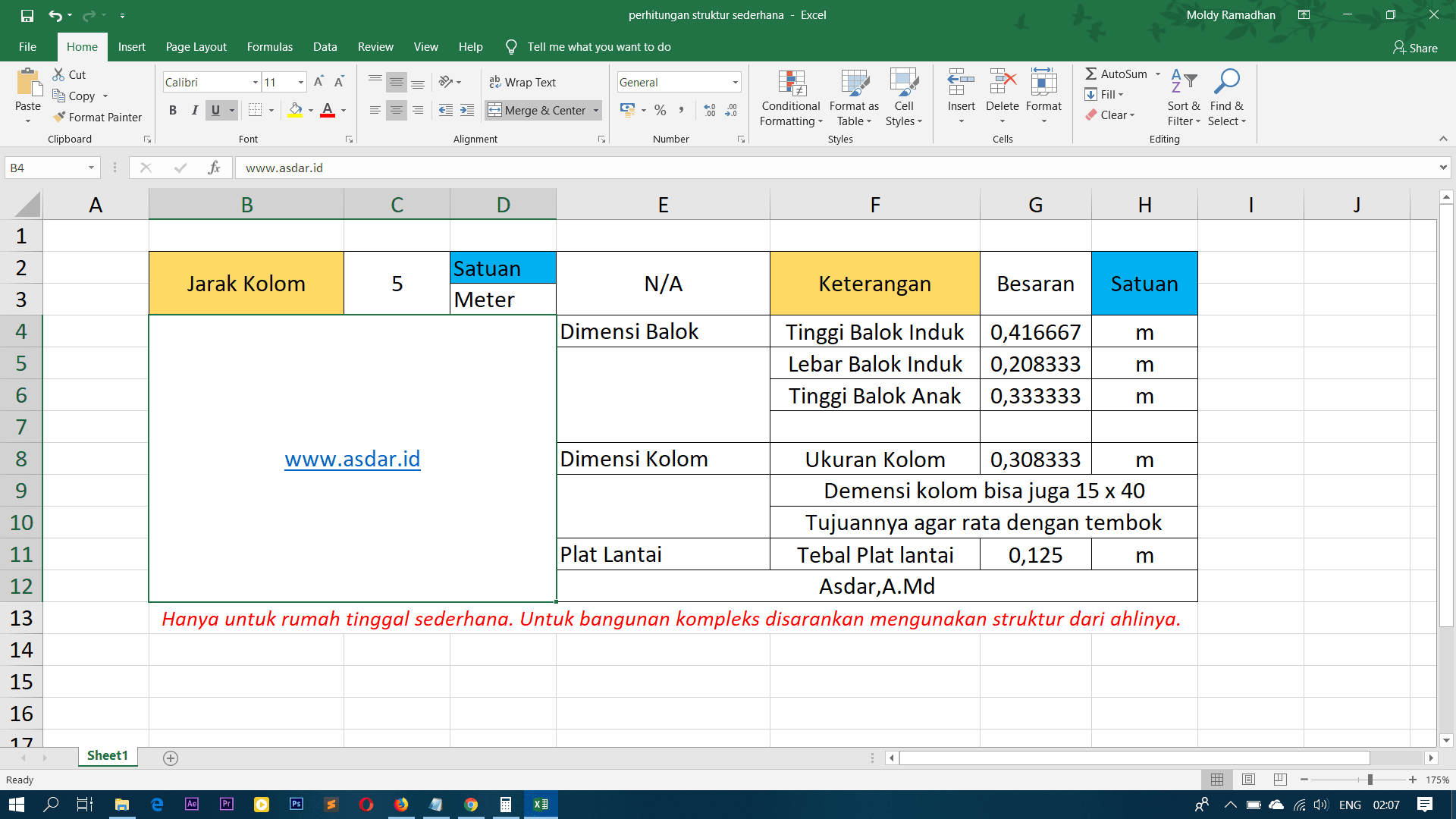

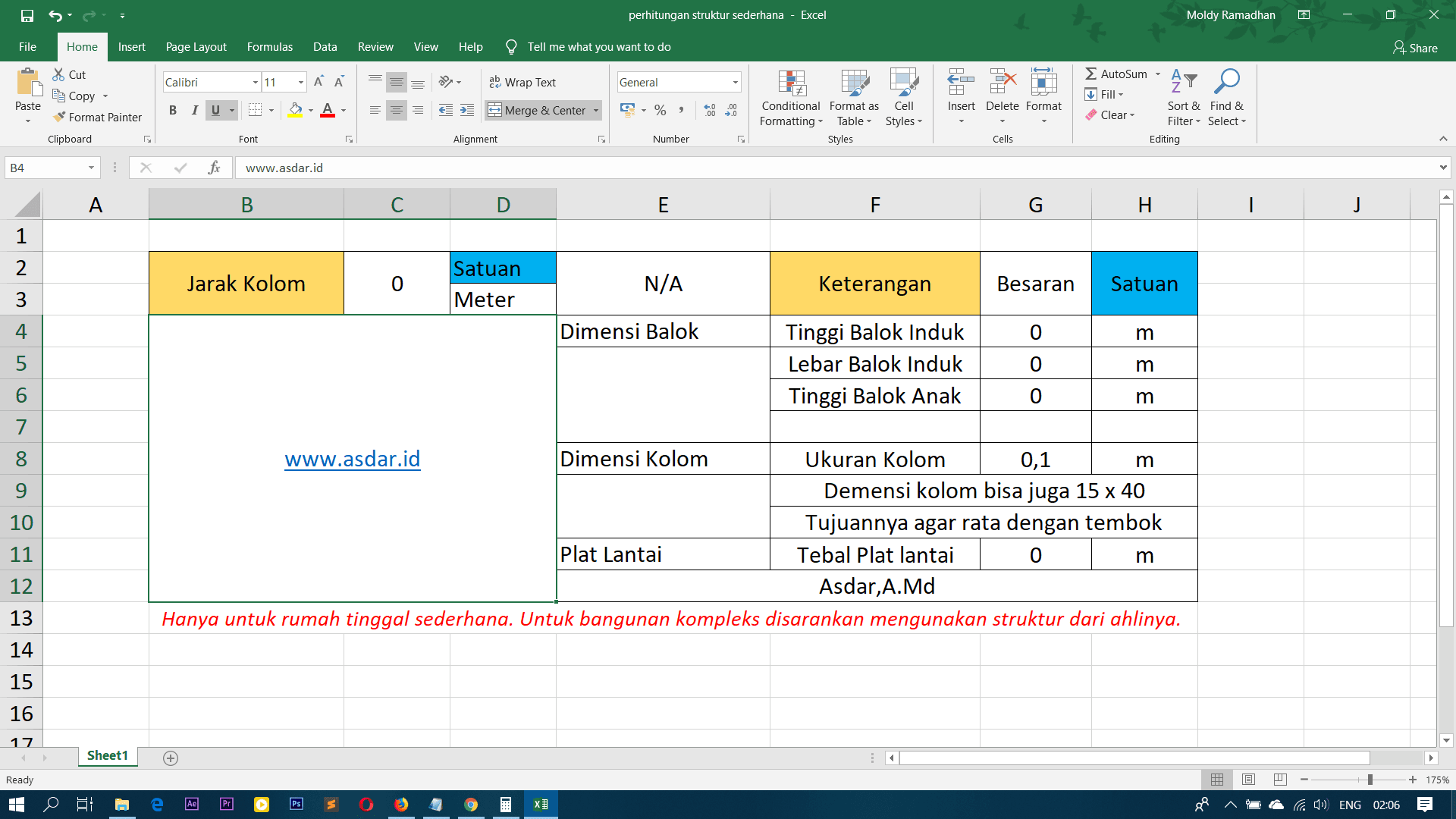

excel strukturexcel strukturDownload File Excel Via: Google Drive | Mediafire

Password rar: www.asdar.id

*Perhitungan Excel ini hanya untuk rumah tinggal sederhana. Untuk bangunan berlantai kompleks disarankan menggunakan perhitungan struktur dari ahlinya.

Sumber referensi: area-tekniksipil.blogspot.com

Sekian postingan kali ini, semoga dapat membantu anda menentukan dimensi struktur bangunan anda. Jangan lupa share artikel ini ke sosial media agar yang lain bisa mendapatkan manfaatnya.
