Bagi rekan-rekan engineer sipil, engineer struktur, drafter, arsitek, mahasiswa teknik sipil, kontraktor, dan praktisi konstruksi, gambar Detail Potongan dan Struktur Tiang Penahan Galian DWG AutoCAD dapat menjadi referensi yang berguna untuk memahami sistem penahan tanah pada pekerjaan galian. Gambar kerja seperti ini membantu memberikan gambaran mengenai bentuk struktur, susunan tiang, detail penampang, serta hubungan antara elemen penahan galian dengan kondisi tanah dan bangunan di sekitarnya.
Dalam pekerjaan konstruksi yang melibatkan basement, pondasi dalam, utilitas bawah tanah, terowongan, atau struktur dengan elevasi galian yang cukup dalam, sistem shoring piles dapat digunakan sebagai salah satu bagian dari temporary works untuk membantu mempertahankan kestabilan area galian. Perencanaan dan pelaksanaannya perlu memperhatikan kondisi tanah, kedalaman galian, beban di sekitar galian, muka air tanah, serta kebutuhan ruang kerja selama proses konstruksi.
Pengertian Tiang Penahan Galian
Tiang penahan galian atau shoring piles merupakan elemen struktur yang dipasang untuk membantu menahan tekanan tanah pada sisi area yang digali. Salah satu sistem yang umum dikenal adalah contiguous piles, yaitu susunan tiang beton yang ditempatkan berdekatan secara berulang sehingga membentuk bidang penahan tanah di sepanjang perimeter galian.
Pada gambar AutoCAD, sistem tersebut dapat ditampilkan melalui section, detail struktur, dan penampang melintang tiang. Informasi visual ini penting karena membantu engineer dan drafter memahami bagaimana posisi tiang berhubungan dengan ground level, excavation level, retaining wall, maupun struktur lain yang berada di dekat area galian.
Detail shoring juga dapat menjadi bagian dari dokumen shop drawing dan dokumentasi konstruksi. Dalam praktik proyek, gambar perlu disesuaikan dengan hasil perencanaan struktur dan geoteknik serta kondisi aktual lapangan.
Fungsi Shoring Piles pada Pekerjaan Galian
Sistem shoring piles pada dasarnya digunakan untuk membantu menjaga sisi galian agar tetap stabil selama pelaksanaan pekerjaan konstruksi. Selain itu, sistem penahan galian dapat membantu mengurangi potensi pergerakan tanah menuju area galian, terutama ketika terdapat struktur atau fasilitas di sekitar lokasi pekerjaan.
Pada proyek dengan keterbatasan lahan, sistem penahan galian juga dapat membantu menyediakan batas kerja yang lebih terkendali. Hal tersebut penting pada pembangunan basement, gedung bertingkat, fondasi, retaining system, dan pekerjaan bawah tanah yang membutuhkan ruang galian pada area terbatas.
Dari sisi dokumentasi, detail shoring piles juga memudahkan koordinasi antara structural engineer, geotechnical engineer, contractor, quantity surveyor, dan CAD drafter sebelum pekerjaan dilaksanakan.
Download Detail Potongan dan Struktur Tiang Penahan Galian DWG AutoCAD
Bagi rekan-rekan engineer sipil, engineer struktur, structural engineer, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil, Detail Potongan dan Struktur Tiang Penahan Galian DWG AutoCAD ini dapat digunakan sebagai referensi untuk memahami konfigurasi shoring piles dan sistem penahan galian. Drawing memperlihatkan hubungan antara ground floor, excavation level, retaining wall, susunan tiang penahan, serta beberapa detail konstruksi yang mendukung pekerjaan galian dan struktur bawah tanah.

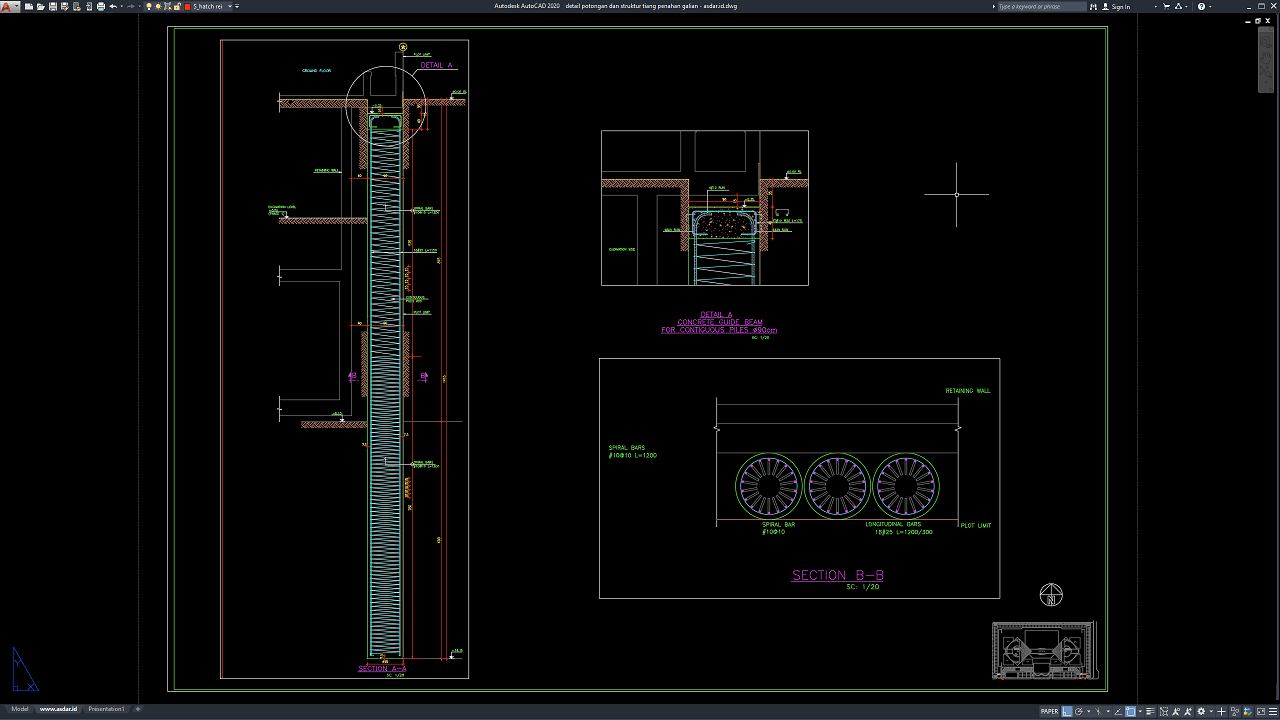

Pada bagian kiri gambar terlihat Section A-A yang menunjukkan potongan memanjang sistem contiguous piles pada area galian. Tampilan ini memperlihatkan susunan tiang yang memanjang dari bagian atas hingga area bawah galian, posisi ground floor, excavation level, serta elemen retaining wall di sisi galian. Beberapa garis dan keterangan elevasi pada potongan membantu memahami hubungan antara kedalaman galian dengan posisi struktur penahan tanah.
Pada bagian kanan terdapat Detail A – Concrete Guide Beam for Contiguous Piles Ø90cm yang memperlihatkan detail guide beam pada bagian atas rangkaian tiang. Di bawahnya terdapat Section B-B yang menampilkan penampang melintang tiang berbentuk lingkaran dengan susunan spiral bars dan longitudinal bars. Detail ini memberikan gambaran mengenai konfigurasi penulangan pada contiguous pile, termasuk posisi tulangan spiral, tulangan longitudinal, serta hubungan penampang tiang dengan batas struktur atau plot limit.
File Detail Potongan dan Struktur Tiang Penahan Galian DWG AutoCAD ini dapat digunakan sebagai bahan referensi dan pembelajaran untuk pekerjaan shoring pile detailing, contiguous pile, retaining wall detailing, excavation support, reinforced concrete pile detailing, structural shop drawing, reinforcement drafting, BIM coordination, quantity takeoff, dan pengembangan gambar kerja struktur penahan galian.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Potongan dan Struktur Tiang Penahan Galian DWG AutoCAD dibawah ini:
Detail Potongan dan Struktur Tiang Penahan Galian DWG AutoCAD
| Google Drive | DOWNLOAD[130.18KB] |
| Mediafire | DOWNLOAD[130.18KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Potongan dan Struktur Tiang Penahan Galian DWG AutoCAD dapat menjadi referensi yang bermanfaat untuk memahami sistem shoring piles dan struktur penahan tanah pada pekerjaan galian. Gambar ini memperlihatkan Section A-A, concrete guide beam untuk contiguous piles, Section B-B, serta detail spiral dan longitudinal bars, sehingga pengguna dapat mempelajari hubungan antara konfigurasi tiang, kondisi galian, dan detail penulangan.
File DWG ini cocok digunakan sebagai referensi dan bahan pembelajaran bagi engineer sipil, engineer struktur, drafter, mahasiswa teknik sipil, kontraktor, maupun praktisi konstruksi. Untuk penerapan pada proyek nyata, seluruh detail tetap perlu disesuaikan dengan hasil analisis struktur dan geoteknik, kondisi tanah, kedalaman galian, serta perencanaan konstruksi.
