Contoh Desain Gambar Jembatan dengan Bentang 6 Meter

859
0
BERBAGI
jembatan bentang 6 meter
jembatan bentang 6 meter

Hai sobat darsitek, ketemu lagi pada postingan kali ini. Setelah sebelumnya kita sudah pernah membahas mengenai desain gambar jembatan dengan bentang 5 meter, kali ini saya akan membagikan artikel mengenai contoh desain gambar jembatan dengan bentang 6 meter. Bagi yang belum baca postingan sebelumnya, silahkan buka dulu artikelnya.

Oke daripada berlama-lama langsung saja kita lihat contoh desain gambar jembatan dengan bentang 6 meter. Tapi, sebelum itu mari share artikel ini dan subscribe untuk mengikuti perbaruan konten situs ini ya.

Contoh Desain Gambar Jembatan dengan Bentang 6 Meter

Denah Jembatan

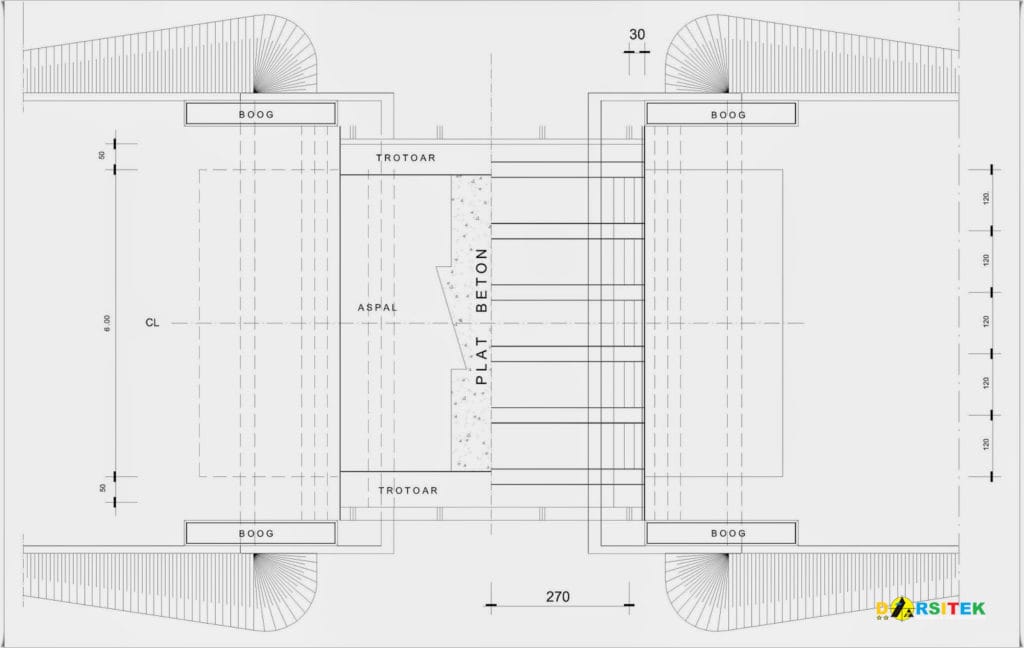

denah jembatan bentang 6 meter

Potongan Jembatan

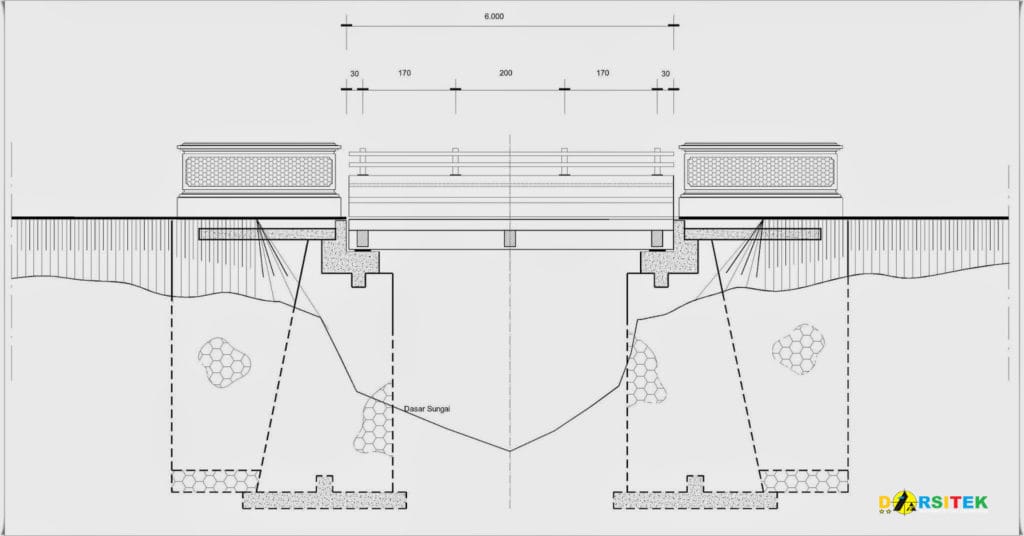

potongan memanjang bentang 6 meter

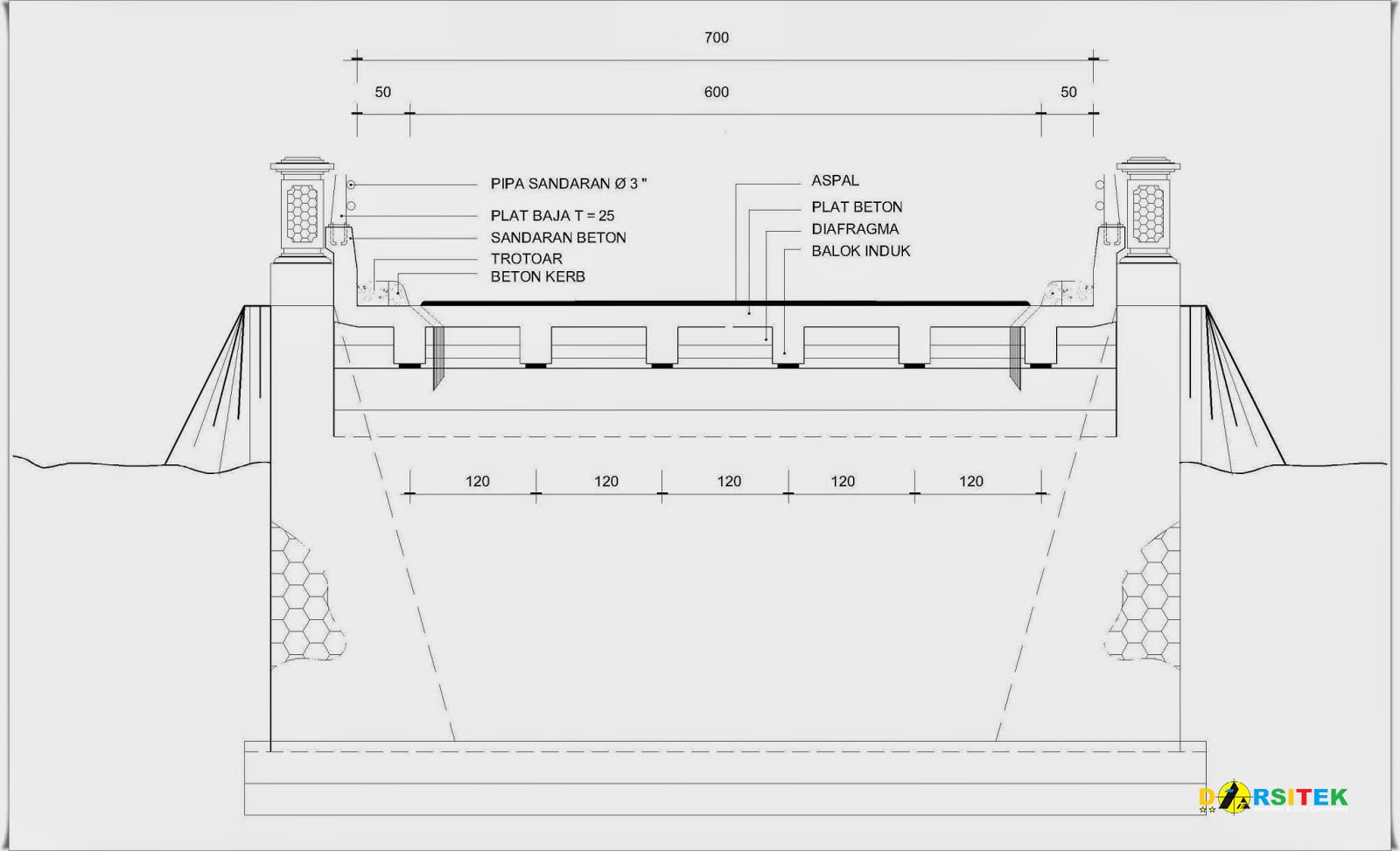

potongan melintang bentang 6 mete

Detail Jembatan

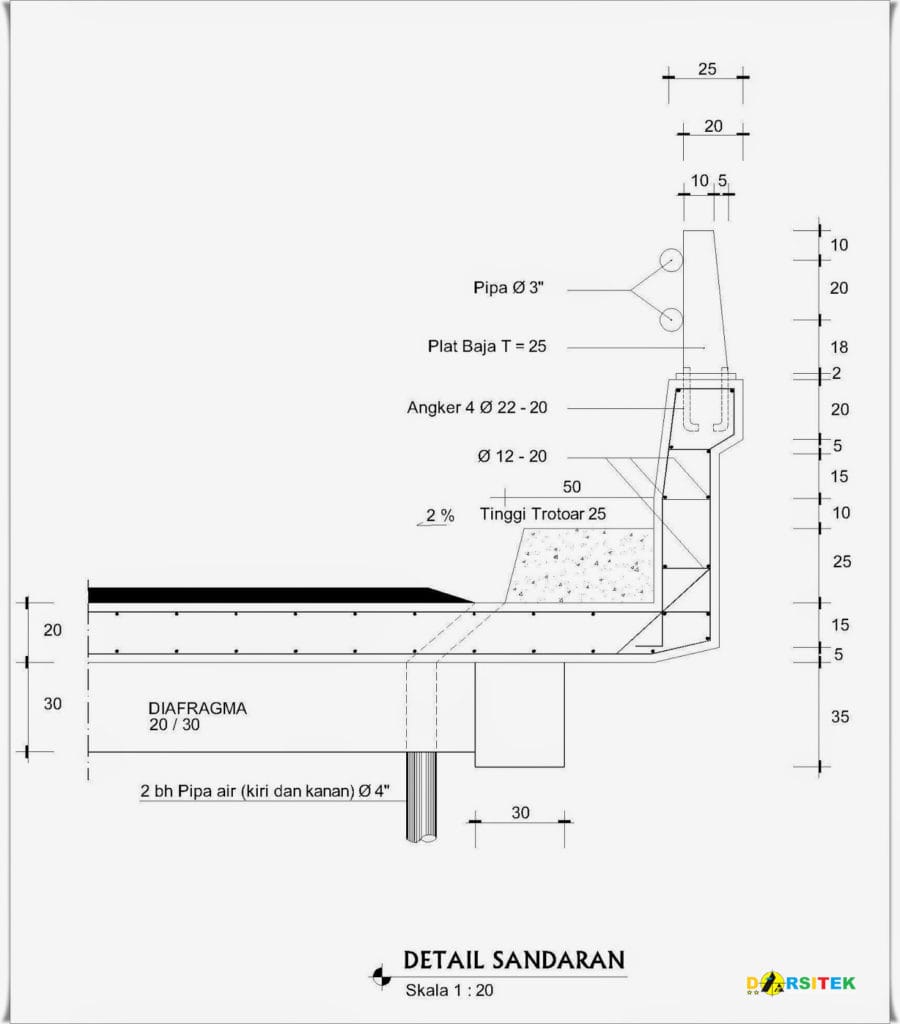

detail sandaran bentang 6 meter

Mungkin diatas adalah beberapa contoh desain gambar jembatan dengan bentang 6 meter. Tidak banyak saya bagikan, hanya untuk referensi kalian saja. Semoga bisa berguna untuk kalian yang membutuhkannya. Terimakasih telah meluangkan waktu untuk membaca artikel ini, sekali lagi mari share dan subscribe artikel ini jika ingin mengikuti perbaruan konten situs ini, terimakasih!
