Dalam pekerjaan konstruksi bangunan, sambungan pada dinding beton merupakan salah satu detail penting yang perlu diperhatikan untuk menjaga kinerja dan keawetan struktur. Construction joint dan expansion joint memiliki fungsi berbeda, tetapi keduanya berperan dalam mengakomodasi kebutuhan pelaksanaan konstruksi maupun pergerakan struktur akibat perubahan kondisi lingkungan dan material.
Gambar Detail Sambungan Konstruksi dan Sambungan Muai Dinding Beton DWG AutoCAD dapat menjadi referensi bagi engineer sipil, engineer struktur, structural engineer, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil dalam mempelajari berbagai konfigurasi sambungan pada struktur dinding beton. Drawing detail seperti ini membantu memahami susunan komponen sambungan, material pengisi, sistem penyegelan, serta metode perlindungan terhadap rembesan air.
Pengertian Sambungan Konstruksi dan Sambungan Muai Dinding Beton
Sambungan konstruksi (construction joint) adalah sambungan yang dibuat pada struktur beton ketika proses pengecoran tidak dapat dilakukan secara bersamaan atau harus dihentikan pada lokasi tertentu. Sambungan ini menjadi bidang pertemuan antara beton yang telah mengeras dengan beton yang akan dicor berikutnya. Penempatan dan detail construction joint perlu direncanakan agar kontinuitas serta kemampuan struktur dalam meneruskan gaya tetap sesuai dengan desain.
Sementara itu, sambungan muai (expansion joint) merupakan celah atau sambungan yang dirancang untuk mengakomodasi pergerakan relatif antarbagian struktur. Pergerakan tersebut dapat terjadi akibat perubahan temperatur, penyusutan dan pemuaian material, maupun pergerakan struktur lainnya. Expansion joint umumnya dilengkapi material pengisi dan sealant untuk melindungi celah sambungan dari masuknya air, debu, serta material asing.
Pada dinding beton, kedua jenis sambungan tersebut memiliki detail konstruksi yang berbeda. Construction joint lebih berkaitan dengan tahapan pengecoran, sedangkan expansion joint dirancang untuk memberikan ruang bagi pergerakan struktur.
Fungsi Sambungan Konstruksi dan Sambungan Muai
Construction joint berfungsi sebagai batas pengecoran yang memungkinkan pekerjaan beton dilaksanakan secara bertahap tanpa mengabaikan persyaratan struktural. Sambungan ini membantu mengatur urutan pekerjaan pengecoran, terutama pada struktur dinding beton berukuran besar atau pekerjaan yang tidak memungkinkan pengecoran dilakukan sekaligus.
Adapun expansion joint berfungsi mengakomodasi perubahan dimensi dan pergerakan antarbagian struktur. Dengan adanya sambungan muai, tegangan akibat pergerakan yang terkekang dapat dikurangi sehingga membantu meminimalkan risiko kerusakan atau retak yang tidak diinginkan.
Selain kedua fungsi tersebut, detail sambungan juga dapat dilengkapi sistem perlindungan seperti waterstop, joint filler, sealant, dan waterproofing membrane. Komponen tersebut membantu menjaga sambungan tetap terlindungi, khususnya pada dinding beton yang berhubungan dengan air atau lingkungan lembap.
Download Detail Sambungan Konstruksi dan Sambungan Muai Dinding Beton DWG AutoCAD
Bagi rekan-rekan engineer sipil, engineer struktur, structural engineer, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil, Detail Sambungan Konstruksi dan Sambungan Muai Dinding Beton DWG AutoCAD ini dapat digunakan sebagai referensi untuk memahami berbagai detail construction joint dan expansion joint pada struktur dinding beton. Drawing memperlihatkan konfigurasi sambungan dengan beberapa tipe, termasuk detail waterstop, joint sealant, joint filler, shear connector, waterproofing membrane, dan protection hard board.

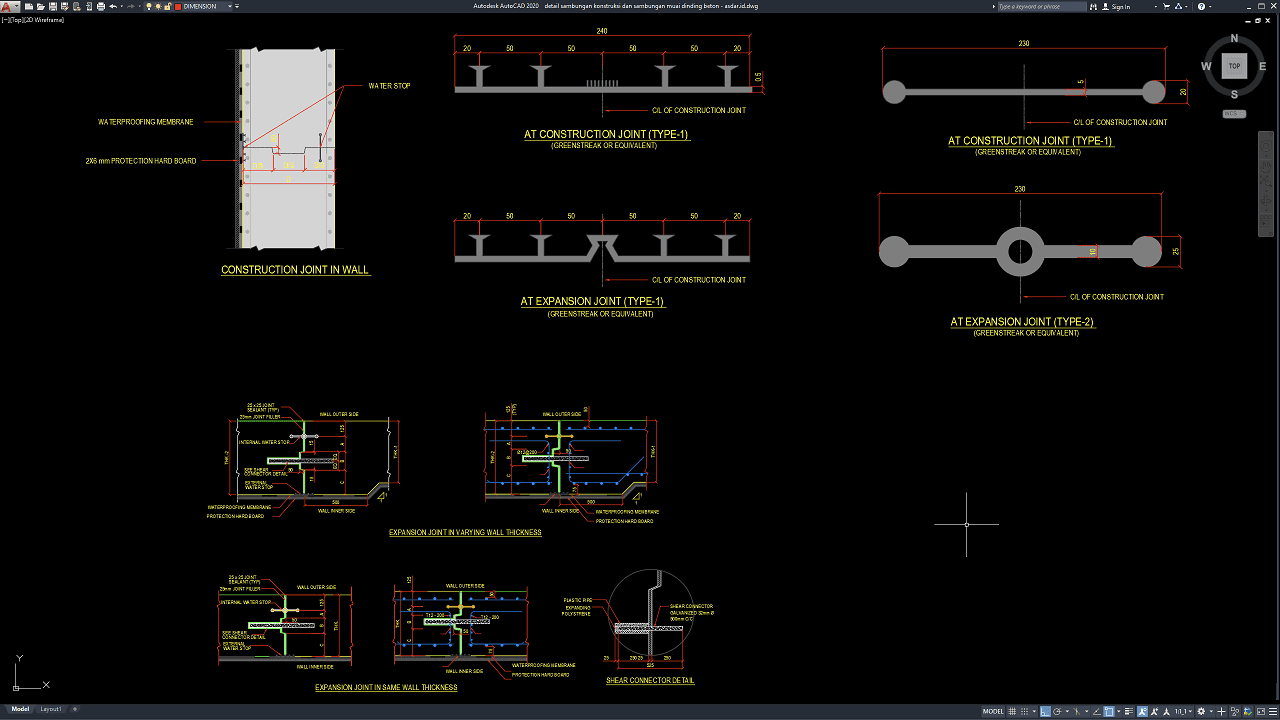

Pada bagian atas kiri gambar terdapat detail Construction Joint in Wall yang memperlihatkan susunan sambungan pada dinding beton. Detail tersebut dilengkapi water stop, waterproofing membrane, dan 2 × 6 mm protection hard board. Sementara itu, beberapa detail di bagian atas dan tengah memperlihatkan Construction Joint (Type-1) dan Expansion Joint (Type-1) dengan keterangan Greenstreak or equivalent, lengkap dengan dimensi dan posisi CL of Construction Joint.
Di sisi kanan gambar terdapat detail Construction Joint (Type-1) serta Expansion Joint (Type-2) dengan konfigurasi sambungan yang berbeda. Detail tersebut menunjukkan bentuk elemen sambungan yang digunakan untuk memisahkan bagian struktur sekaligus memungkinkan pergerakan pada expansion joint. Perbedaan bentuk dan ukuran komponen memberikan gambaran bahwa jenis sambungan dapat disesuaikan dengan kebutuhan konstruksi dan kondisi struktur.
Pada bagian bawah terlihat detail Expansion Joint in Varying Wall Thickness dan Expansion Joint in Same Wall Thickness. Detail ini memperlihatkan penerapan sambungan pada dinding dengan ketebalan berbeda maupun ketebalan yang sama, termasuk joint sealant, joint filler, internal water stop, external water stop, waterproofing membrane, serta protection hard board. Terdapat pula shear connector detail yang menunjukkan komponen penghubung pada area sambungan beton.
Kombinasi construction joint, expansion joint, waterstop, joint sealant, joint filler, shear connector, waterproofing membrane, dan protection board pada gambar ini memberikan gambaran yang cukup lengkap mengenai detail sambungan pada dinding beton. File Detail Sambungan Konstruksi dan Sambungan Muai Dinding Beton DWG AutoCAD dapat digunakan sebagai bahan referensi dan pembelajaran untuk pekerjaan concrete joint detailing, structural drafting, construction drawing, waterproofing detailing, reinforced concrete detailing, shop drawing, BIM coordination, quantity takeoff, serta penyusunan detail konstruksi dinding beton.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Sambungan Konstruksi dan Sambungan Muai Dinding Beton DWG AutoCAD dibawah ini:
Detail Sambungan Konstruksi dan Sambungan Muai Dinding Beton DWG AutoCAD
| Google Drive | DOWNLOAD[121.71KB] |
| Mediafire | DOWNLOAD[121.71KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Sambungan konstruksi dan sambungan muai merupakan dua elemen penting dalam pekerjaan struktur beton yang memiliki fungsi berbeda tetapi saling mendukung dalam pelaksanaan konstruksi. Construction joint digunakan untuk mengatur tahapan pengecoran, sedangkan expansion joint memberikan ruang bagi pergerakan relatif antarbagian struktur akibat perubahan temperatur dan kondisi material.
Melalui Detail Sambungan Konstruksi dan Sambungan Muai Dinding Beton DWG AutoCAD, pengguna dapat mempelajari konfigurasi sambungan, komponen pendukung, serta penerapan sistem perlindungan seperti waterstop, joint filler, sealant, dan waterproofing. Drawing ini dapat dimanfaatkan sebagai referensi teknis untuk pekerjaan structural detailing, construction drawing, shop drawing, dan koordinasi konstruksi dinding beton. Seluruh detail pelaksanaan tetap harus disesuaikan dengan perhitungan struktur, spesifikasi material, dan standar teknis yang berlaku.
