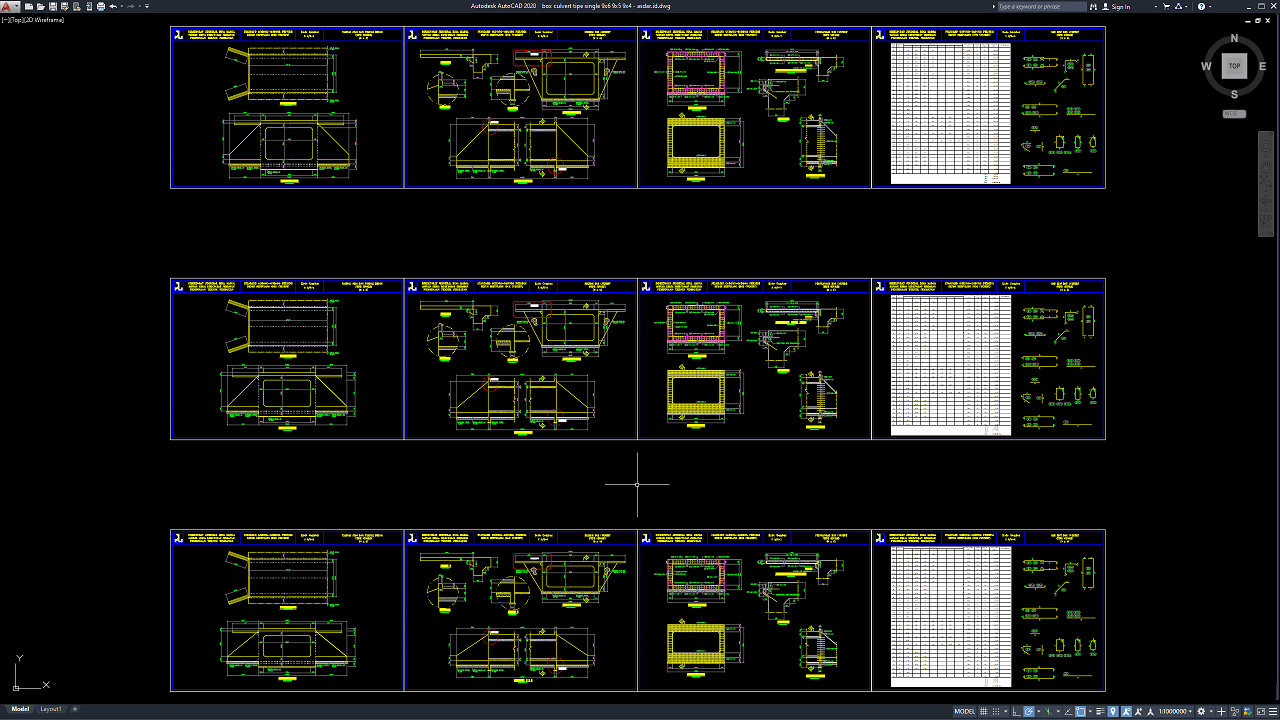

box culvert tipe single 9x6 9x5 9x4
box culvert tipe single 9x6 9x5 9x4

Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Postingan baru kali ini saya akan membagikan referensi Desain Box Culvert Tipe Single 9×6 9×5 9×4 DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, baik untuk kebutuhan proyek dilapangan maupun untuk referensi pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.

Pengertian Box Culvert Tipe Single

Box Culvert Tipe Single adalah struktur beton berbentuk kotak yang digunakan sebagai saluran bawah tanah atau gorong-gorong untuk mengalirkan air atau cairan di bawah jalan, rel kereta api, atau bangunan. Tipe ini memiliki satu ruang atau jalur (single cell), yang cukup untuk kapasitas aliran sedang hingga besar, dan biasanya dibuat dari beton bertulang untuk kekuatan lebih tinggi. Box culvert tipe single dirancang agar dapat menahan beban dari atas, seperti beban lalu lintas dan tanah.

Pada box culvert, ukuran biasanya dinyatakan dalam meter dengan format lebar x tinggi:

  • 9×6 meter: Box culvert dengan lebar 9 meter dan tinggi 6 meter.
  • 9×5 meter: Box culvert dengan lebar 9 meter dan tinggi 5 meter.
  • 9×4 meter: Box culvert dengan lebar 9 meter dan tinggi 4 meter.

Ukuran-ukuran tersebut digunakan untuk menentukan kapasitas aliran dan ketahanan box culvert dalam menahan beban eksternal.

Download Desain Box Culvert Tipe Single 9×6 9×5 9×4 DWG AutoCAD

Artikel ini membahas dan membagikan gambar standarisasi gorong-gorong persegi atau box culvert beton bertulang tipe single cell yang memudahkan perencana dan pelaksana dalam pembangunan di lapangan. Box culvert tipe ini memiliki dimensi yang disesuaikan dengan lebar jalan dan bahu jalan, umumnya sepanjang 9 meter. Ukuran standarnya berkisar dari lebar 2 hingga 10 meter dan tinggi 2 hingga 6 meter, dengan ketebalan beton yang bervariasi.

Perencanaan struktur gorong-gorong ini didasarkan pada berbagai standar nasional dan internasional seperti SNI dan AASHTO, serta menggunakan software analisis untuk menghitung pembebanan pada tanah lunak. Rincian perancangan tulangan besi, pemilihan material beton (dengan kuat tekan 30 MPa), serta tata cara pelaksanaan konstruksi dijelaskan untuk memastikan kekuatan dan keamanan struktur.

File yang saya bagikan kali ini menyajikan gambar kerja box culvert yang lumayan lengkap dan sesuai standar yang berlaku di Indonesia. Ukuran box culvert pada gambar ini bervariasi, mulai dari 9m x 6m, 9m x 5m, dan 9m x 4m yang digunakan untuk berbagai keperluan saluran air dan infrastruktur, terutama dalam proyek-proyek konstruksi jalan, jembatan, dan drainase.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Desain Box Culvert Tipe Single 9×6 9×5 9×4 DWG AutoCAD dibawah ini:

Box Culvert Tipe Single 9×6 9×5 9×4 DWG AutoCAD

Google Drive DOWNLOAD[512.68KB]
Mediafire DOWNLOAD[512.68KB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Desain Box Culvert Tipe Single 9×6 9×5 9×4 DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain, kebutuhan proyek di lapangan atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
