Halo rekan-rekan teknik mesin, teknik sipil, engineering industri, kontraktor, konsultan, praktisi fabrikasi baja, maupun mahasiswa yang sedang mencari referensi gambar kerja crane industri. Pada kesempatan kali ini saya akan membagikan Detail Desain Double Girder Box Crane DWG AutoCAD yang dapat digunakan sebagai referensi dalam proses perencanaan, analisis struktur, fabrikasi, pemasangan, maupun pengembangan sistem material handling pada berbagai fasilitas industri.
Double Girder Box Crane merupakan salah satu jenis crane yang banyak digunakan untuk menangani beban berat dengan kapasitas besar dan tingkat stabilitas yang tinggi. Tipe crane ini umum diaplikasikan pada pabrik manufaktur, workshop fabrikasi baja, pembangkit listrik, gudang logistik, industri baja, galangan kapal, pelabuhan, hingga berbagai fasilitas industri berat lainnya. Oleh karena itu, gambar desain double girder box crane menjadi dokumen teknis yang sangat penting sebagai acuan dalam proses desain struktur, fabrikasi komponen, pemasangan, dan pemeliharaan crane.
Pengertian Double Girder Box Crane
Double Girder Box Crane adalah crane yang menggunakan dua balok utama (double girder) berbentuk box girder sebagai struktur utama penahan beban. Bentuk box girder dipilih karena memiliki kekakuan torsional yang tinggi, distribusi tegangan yang lebih baik, serta kemampuan menahan beban berat dengan deformasi yang relatif kecil.
Pada sistem ini, trolley dan hoist bergerak di atas girder utama sehingga memungkinkan kapasitas angkat yang lebih besar dibandingkan single girder crane. Karena karakteristik tersebut, double girder box crane banyak digunakan pada area produksi dan fasilitas industri yang membutuhkan aktivitas pengangkatan material secara intensif.
Fungsi Double Girder Box Crane
Dalam dunia industri, double girder box crane memiliki berbagai fungsi penting, antara lain:
- Mengangkat material berat secara aman.
- Memindahkan komponen produksi berukuran besar.
- Mendukung proses fabrikasi dan perakitan.
- Memperlancar aktivitas bongkar muat material.
- Mengurangi kebutuhan tenaga kerja manual.
- Meningkatkan efisiensi operasional pabrik.
- Mempercepat proses penanganan material.
- Mendukung aktivitas produksi skala besar.
Karena berperan sebagai peralatan utama dalam sistem material handling, desain struktur crane harus memenuhi standar keselamatan dan ketentuan teknis yang berlaku.
Download Detail Desain Double Girder Box Crane DWG AutoCAD
Bagi rekan-rekan yang sudah terbiasa membaca gambar perencanaan peralatan angkat dan angkut serta gambar kerja struktur baja industri, detail desain Double Girder Box Crane (Double Girder Box Crane Design) ini mungkin terlihat cukup sederhana karena hanya menampilkan tampak depan (front view), tampak samping (side view), beberapa potongan penampang box girder, dimensi struktur utama, serta detail pengaku (stiffener) vertikal dan horizontal. Namun, bagaimana jika konsultan desain, kontraktor fabrikasi, atau tim engineering menggunakan gambar tersebut sebagai acuan utama dalam proses pembuatan dan pemasangan crane pada pabrik, workshop fabrikasi, gudang logistik, pelabuhan, maupun fasilitas industri berat lainnya? Tentu akan sangat berisiko apabila dimensi box girder, ketebalan pelat baja, posisi stiffener, konfigurasi sambungan, jarak pengaku, maupun detail struktur penopang tidak direncanakan dengan benar. Kesalahan pada bagian-bagian tersebut dapat menyebabkan penurunan kekakuan struktur, deformasi berlebih pada girder, konsentrasi tegangan yang tinggi, kegagalan sambungan las, berkurangnya kapasitas angkat crane, hingga meningkatnya risiko kerusakan struktur dan biaya pemeliharaan dalam jangka panjang.

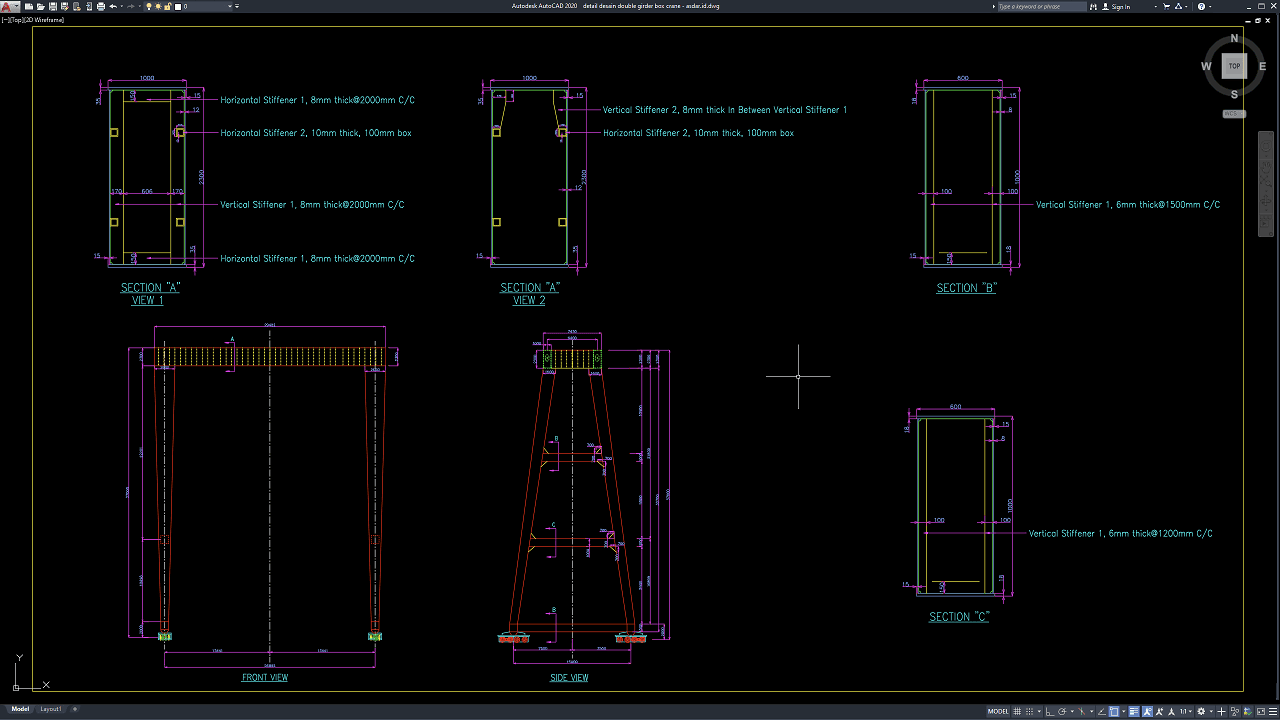

Pada gambar kerja ini terlihat berbagai detail penting yang mendukung proses desain dan fabrikasi Double Girder Box Crane secara menyeluruh. Gambar menampilkan Front View dan Side View yang memperlihatkan konfigurasi keseluruhan crane lengkap dengan bentang struktur, tinggi portal, posisi kaki penyangga, serta hubungan antara girder utama dan sistem penopang. Selain itu, terdapat beberapa detail penampang seperti Section A View 1, Section A View 2, Section B, dan Section C yang menunjukkan bentuk box girder beserta dimensi utama, ketebalan pelat, serta susunan stiffener vertikal dan horizontal yang berfungsi meningkatkan kekakuan struktur. Pada gambar juga ditampilkan informasi teknis mengenai jarak pemasangan stiffener, ukuran box section, dimensi girder, serta detail pengaku internal yang diperlukan untuk mengendalikan deformasi dan meningkatkan kemampuan struktur dalam menahan beban angkat. Seluruh detail tersebut menjadi acuan penting dalam proses analisis struktur, fabrikasi workshop, pemotongan pelat baja, perakitan komponen, pengelasan, kontrol kualitas, hingga pemasangan crane di lapangan.
Detail-detail tersebut sangat penting sebagai referensi dalam perencanaan overhead crane, double girder crane, sistem material handling industri, workshop fabrikasi baja, gudang logistik, pabrik manufaktur, maupun berbagai proyek industri lainnya. Dengan gambar kerja yang lengkap dan akurat, proses fabrikasi serta pemasangan Double Girder Box Crane dapat dilakukan secara lebih presisi, aman, efisien, dan sesuai standar teknis yang berlaku sehingga menghasilkan sistem crane yang kuat, stabil, memiliki umur layanan panjang, serta mampu beroperasi secara optimal untuk mendukung aktivitas produksi dan penanganan material di lingkungan industri.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
