Halo rekan-rekan teknik sipil, kontraktor, konsultan perencana, praktisi konstruksi jembatan, maupun mahasiswa yang sedang mencari referensi gambar struktur jembatan beton prategang. Pada kesempatan kali ini saya akan membagikan Detail Girder PSC dan Profil Kabel Prategang Jembatan DWG AutoCAD yang dapat digunakan sebagai referensi dalam proses perencanaan, analisis, pelaksanaan konstruksi, maupun pengembangan desain struktur jembatan bentang menengah hingga panjang.
Girder PSC (Prestressed Concrete Girder) merupakan salah satu elemen struktur utama yang sangat banyak digunakan pada konstruksi jembatan modern. Sistem ini memanfaatkan gaya prategang yang diberikan melalui kabel tendon untuk meningkatkan kapasitas lentur balok sehingga mampu menahan beban yang lebih besar dengan dimensi yang lebih efisien. Oleh karena itu, gambar detail girder PSC dan profil kabel prategang menjadi dokumen teknis yang sangat penting dalam proses desain dan pelaksanaan proyek.
Pengertian Girder PSC
Girder PSC atau Prestressed Concrete Girder adalah balok beton yang diberi gaya tekan awal menggunakan tendon atau kabel prategang sebelum menerima beban layanan. Sistem ini dirancang untuk mengurangi tegangan tarik pada beton sehingga struktur menjadi lebih kuat, lebih kaku, dan memiliki kemampuan bentang yang lebih panjang dibandingkan beton bertulang konvensional.
Teknologi beton prategang saat ini banyak diterapkan pada berbagai jenis jembatan jalan raya, jalan tol, flyover, interchange, overpass, jalur kereta api, hingga berbagai proyek infrastruktur transportasi lainnya.
Fungsi Girder PSC pada Struktur Jembatan
Dalam konstruksi jembatan, girder PSC memiliki berbagai fungsi penting, antara lain:
- Menahan beban lalu lintas kendaraan.
- Menyalurkan beban ke pier dan abutment.
- Mengurangi lendutan struktur jembatan.
- Memungkinkan bentang yang lebih panjang.
- Meningkatkan efisiensi penggunaan material.
- Mengurangi risiko retak akibat tegangan tarik.
- Meningkatkan umur layanan struktur jembatan.
Karena perannya yang sangat vital, desain profil kabel prategang harus dilakukan secara teliti sesuai standar perencanaan struktur yang berlaku.
Download Detail Girder PSC dan Profil Kabel Prategang Jembatan DWG AutoCAD
Bagi rekan-rekan yang sudah terbiasa membaca gambar perencanaan jembatan beton prategang dan gambar kerja struktur transportasi, detail girder PSC dan profil kabel prategang (Details of PSC Girder and Cable Profile) ini mungkin terlihat cukup sederhana karena hanya menampilkan elevasi girder, tampak rencana (plan), profil kabel tendon, detail end block, penampang melintang, serta tabel koordinat kabel prategang. Namun, bagaimana jika konsultan perencana, kontraktor jembatan, atau tim pelaksana konstruksi menggunakan gambar tersebut sebagai acuan utama dalam fabrikasi dan pembangunan jembatan beton prategang? Tentu akan sangat berisiko apabila dimensi girder, posisi tendon, profil lengkung kabel, urutan stressing, gaya penarikan (jacking force), maupun detail end block tidak direncanakan dengan benar. Kesalahan pada bagian-bagian tersebut dapat menyebabkan distribusi gaya prategang yang tidak optimal, retak pada beton, penurunan kapasitas struktur, deformasi berlebih, kegagalan sistem tendon, hingga meningkatnya biaya perbaikan dan pemeliharaan jembatan dalam jangka panjang.

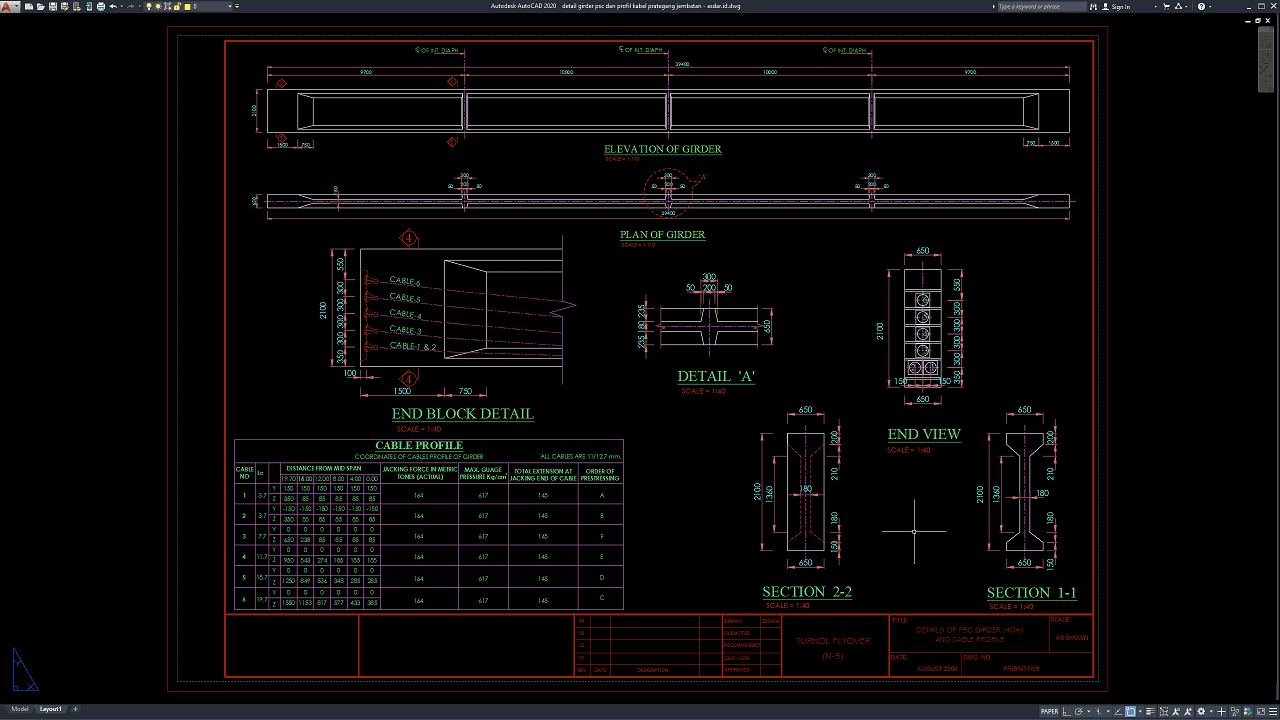

Pada gambar kerja ini terlihat berbagai detail penting yang mendukung proses desain dan konstruksi girder PSC secara menyeluruh. Gambar menampilkan elevasi girder dengan bentang sekitar 40 meter lengkap dengan posisi diafragma antara, tampak rencana girder yang menunjukkan jalur tendon prategang sepanjang bentang, serta detail penampang yang memperlihatkan bentuk profil I-Girder PSC beserta dimensi utama penampang. Selain itu, terdapat detail end block yang menunjukkan posisi masing-masing kabel tendon pada zona angkur, susunan saluran tendon (duct), serta konfigurasi penempatan kabel pada ujung girder. Pada bagian bawah gambar juga disajikan tabel cable profile yang memuat koordinat vertikal tendon pada berbagai titik bentang, gaya penarikan aktual, tekanan maksimum, total elongasi kabel, serta urutan pelaksanaan prestressing. Gambar turut dilengkapi detail penampang Section 1-1, Section 2-2, Detail A, serta tampak ujung girder yang menjadi acuan penting dalam proses fabrikasi bekisting, pemasangan tendon, pengecoran beton, stressing kabel, kontrol kualitas, hingga pengawasan pekerjaan di lapangan.
Detail-detail tersebut sangat penting sebagai referensi dalam perencanaan jembatan beton prategang, pembangunan flyover, jalan layang, jembatan jalan raya, maupun berbagai proyek infrastruktur transportasi lainnya. Dengan gambar kerja yang lengkap dan akurat, proses fabrikasi serta konstruksi girder PSC dapat dilakukan secara lebih presisi, aman, efisien, dan sesuai dengan standar teknis yang berlaku sehingga menghasilkan struktur jembatan yang kuat, stabil, tahan lama, serta mampu menahan beban lalu lintas secara optimal sepanjang umur layanannya.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Girder PSC dan Profil Kabel Prategang Jembatan DWG AutoCAD dibawah ini:
Detail Girder PSC dan Profil Kabel Prategang Jembatan DWG AutoCAD
| Google Drive | DOWNLOAD[70.78KB] |
| Mediafire | DOWNLOAD[70.78KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail girder PSC dan profil kabel prategang merupakan dokumen teknis yang sangat penting dalam proses perencanaan, analisis, fabrikasi bekisting, pengecoran, stressing tendon, hingga pengawasan mutu konstruksi jembatan. Dengan gambar kerja yang lengkap dan akurat, pelaksanaan proyek dapat berjalan lebih efisien, aman, serta menghasilkan struktur jembatan yang kuat dan memenuhi standar teknis yang berlaku. Semoga referensi Detail Girder PSC dan Profil Kabel Prategang Jembatan DWG AutoCAD ini dapat membantu kebutuhan desain dan pengembangan proyek Anda. Jangan lupa bagikan artikel ini kepada rekan-rekan yang membutuhkan referensi gambar AutoCAD jembatan beton prategang, struktur PSC girder, maupun detail tendon prategang. Semoga bermanfaat.
