Halo rekan-rekan engineer sipil, geotechnical engineer, landscape architect, arsitek, drafter AutoCAD, konsultan perencana, kontraktor, estimator, quantity surveyor, maupun mahasiswa teknik. Pada artikel kali ini saya akan membagikan referensi Detail Lereng Hijau DWG AutoCAD yang dapat digunakan untuk mempelajari sistem penataan dan perlindungan lereng menggunakan vegetasi, lapisan tanah, pengendalian erosi, serta sistem drainase pendukung.
Lereng hijau atau green slope tidak hanya berfungsi sebagai elemen landscape. Pada proyek jalan, kawasan perumahan, resort, gedung komersial, fasilitas publik, dan pengembangan kawasan, vegetasi pada lereng dapat menjadi bagian dari strategi erosion control, slope protection, stormwater management, serta peningkatan kualitas visual lingkungan.
File DWG seperti ini juga dapat menjadi referensi untuk pekerjaan geotechnical engineering, slope stabilization, landscape design, civil engineering design, BIM coordination, quantity takeoff, construction cost estimation, hingga penyusunan shop drawing dan perencanaan pelaksanaan pekerjaan lereng.
Pengertian Lereng Hijau
Lereng hijau adalah permukaan tanah miring yang ditata dan dilindungi menggunakan vegetasi seperti rumput, tanaman penutup tanah, semak tertentu, atau kombinasi sistem landscape lainnya. Vegetasi membantu melindungi permukaan tanah dari erosi akibat air hujan sekaligus meningkatkan estetika kawasan.
Dalam proyek teknik sipil, green slope dapat diterapkan pada cut slope, fill slope, embankment, roadside slope, landscape mound, maupun area transisi antara bangunan dan lahan.
Keberadaan vegetasi tidak berarti lereng otomatis stabil secara struktural. Kondisi tanah, tinggi lereng, sudut kemiringan, groundwater, drainage, dan beban di sekitar tetap perlu dianalisis oleh engineer apabila terdapat risiko kelongsoran.
Fungsi Detail Lereng Hijau
Detail Lereng Hijau DWG AutoCAD berfungsi menjelaskan bagaimana permukaan lereng dibentuk dan dilindungi secara teknis. Drawing dapat menampilkan kemiringan lereng, lapisan topsoil, vegetasi, geotextile, drainase, toe treatment, serta hubungan dengan area di atas dan bawah lereng.
Bagi kontraktor, detail tersebut membantu menentukan metode pelaksanaan. Bagi estimator, drawing menjadi dasar untuk menghitung luas vegetasi, volume topsoil, geotextile, drainage material, serta pekerjaan tanah.
Bagi landscape architect dan civil engineer, detail membantu memastikan aspek visual, drainage, dan stabilitas dapat terkoordinasi dalam satu desain.
Download Detail Lereng Hijau DWG AutoCAD
Bagi rekan-rekan landscape architect, engineer sipil, engineer geoteknik, arsitek, drafter AutoCAD, konsultan perencana, kontraktor landscape, estimator, maupun mahasiswa teknik, Detail Lereng Hijau ini menampilkan potongan penataan vegetasi pada bidang lereng yang menggabungkan pekerjaan landscape dengan pengaturan elevasi dan elemen penahan pada bagian kaki lereng.

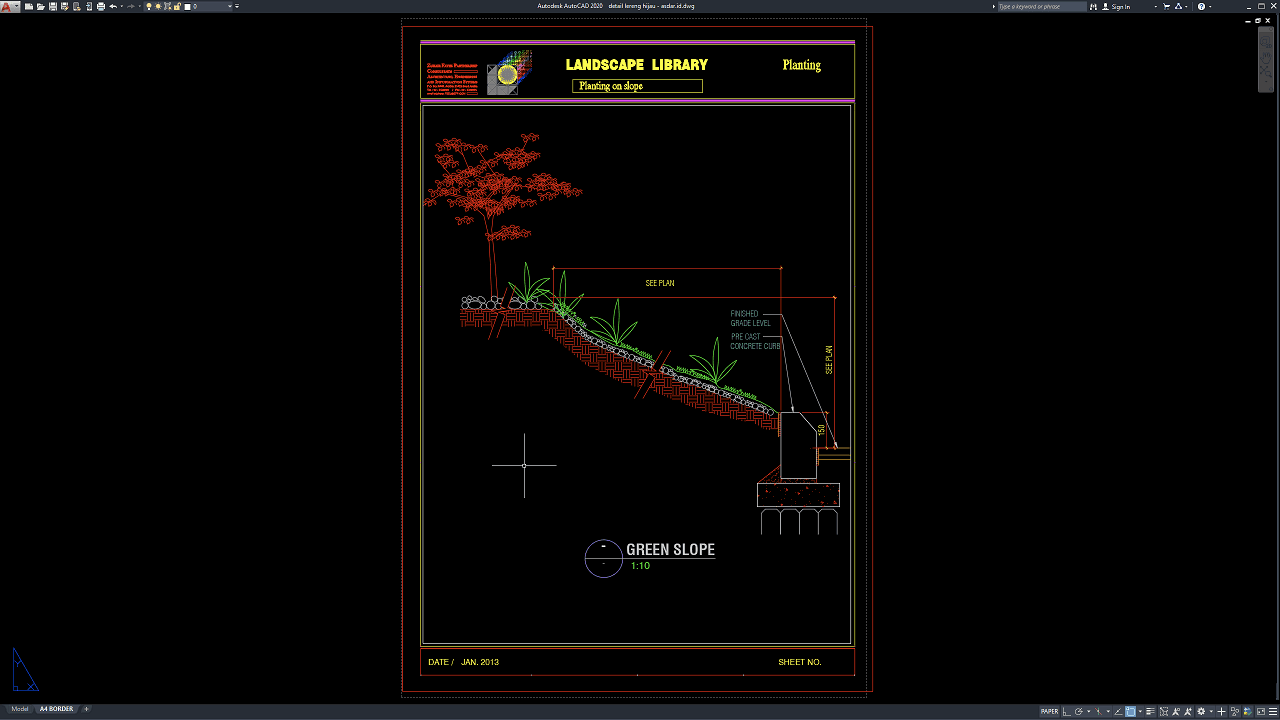

Pada gambar terlihat detail “Planting on Slope” dengan susunan pohon, tanaman penutup/semak, vegetasi pada permukaan lereng, serta finished grade level yang mengikuti kemiringan tanah. Pada bagian bawah lereng terdapat precast concrete curb sebagai elemen pembatas/penahan tepi, lengkap dengan detail pondasi dan dimensi sekitar 150 mm pada bagian yang ditunjukkan. Konfigurasi ini memperlihatkan hubungan antara area tanam, permukaan tanah miring, dan elemen beton di kaki lereng secara lebih jelas.
Detail Lereng Hijau DWG AutoCAD dapat digunakan sebagai referensi untuk landscape kawasan, taman, perumahan, hotel, resort, ruang terbuka, roadside landscape, maupun area berkontur. Kelengkapan planting slope, finished grade, vegetasi, serta precast concrete curb dapat membantu proses landscape detailing, grading coordination, shop drawing, quantity takeoff, estimasi pekerjaan landscape, dan pelaksanaan penataan lereng agar lebih terarah dan rapi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Lereng Hijau DWG AutoCAD dibawah ini:
Detail Lereng Hijau DWG AutoCAD
| Google Drive | DOWNLOAD[249.68KB] |
| Mediafire | DOWNLOAD[249.68KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Lereng Hijau DWG AutoCAD merupakan referensi teknis yang bermanfaat untuk memahami bagaimana vegetasi, tanah, drainage, dan sistem perlindungan lereng dikombinasikan dalam suatu desain. Green slope dapat memberikan manfaat berupa erosion control, peningkatan kualitas landscape, perlindungan permukaan tanah, serta transisi elevasi yang lebih alami dibandingkan struktur beton penuh.
Namun keselamatan lereng tetap bergantung pada faktor seperti slope gradient, soil strength, groundwater, drainage, compaction, surcharge, dan kondisi geologi. Penggunaan file DWG dapat membantu proses geotechnical detailing, landscape design, shop drawing, BIM coordination, quantity takeoff, construction estimating, dan dokumentasi proyek.
Untuk proyek nyata, seluruh kemiringan lereng, sistem drainage, topsoil, jenis vegetasi, geosynthetic, retaining structure, dan metode stabilisasi harus diverifikasi berdasarkan geotechnical investigation, slope stability analysis, kondisi site, spesifikasi proyek, serta standar teknis dan keselamatan yang berlaku.
