Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Kali ini saya akan membagikan contoh Detail Penulangan Penampang PC Box Girder DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa.
Pengertian Penulangan Penampang PC Box Girder
Penulangan penampang PC Box Girder merupakan proses perencanaan dan pemasangan tulangan baja pada elemen struktur box girder berbahan beton prategang (Prestressed Concrete/PC). Box girder adalah balok berbentuk kotak berongga yang sering digunakan pada jembatan modern, karena bentuknya mampu menahan beban lentur, geser, serta torsi dengan sangat baik.
Dalam konstruksi PC Box Girder, penulangan tidak hanya berupa tulangan pasif (reinforcement) seperti pada beton bertulang biasa, tetapi juga menggunakan tendon prategang berupa kabel baja mutu tinggi. Kabel baja ini diberi gaya tarik (prategang) sebelum atau sesudah pengecoran beton, sehingga beton mendapat tekanan awal. Dengan cara ini, PC Box Girder mampu menahan beban lebih besar, meminimalkan retak, serta menjaga defleksi tetap kecil.
Tulangan penampang pada PC Box Girder terdiri atas:
- Tulangan pokok/prategang → berupa kabel baja yang dipasang pada jalur tertentu untuk menahan momen lentur dan geser.
- Tulangan geser (stirrup/begel) → dipasang pada dinding girder untuk menahan gaya geser.
- Tulangan distribusi → berfungsi menjaga kestabilan penampang dan mencegah retak lokal.
- Tulangan tambahan → dipasang di area kritis, seperti dekat tumpuan dan sambungan.
Dengan demikian, penulangan penampang PC Box Girder adalah sistem penguatan beton prategang berbentuk kotak berongga dengan kombinasi kabel prategang dan tulangan baja, yang dirancang untuk meningkatkan kapasitas lentur, geser, dan torsi pada jembatan.
Download Detail Penulangan Penampang PC Box Girder DWG AutoCAD

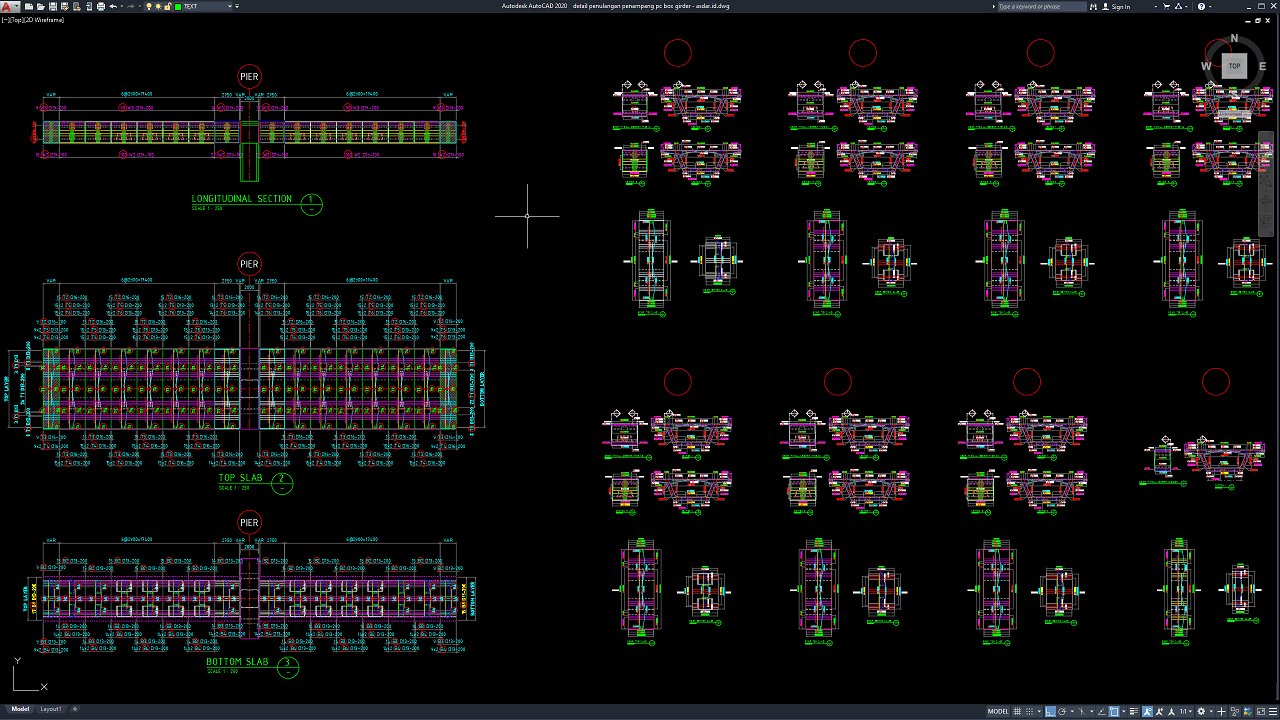

File yang saya bagikan kali ini menyajikan gambar detail penulangan penampang pc box girder yang terdiri dari longitudal section, top slab, reinf typical segment type s1 (section) dan reinf top bottom slab, reinf typical segment type s2 (section) dan reinf top bottom slab, reinf typical segment type s3 (section) dan reinf top bottom slab, reinf typical segment type s4 (section) dan reinf top dan bottom slab, reinf typical segment type s5 (section) dan reinf top bottom slab, reinf typical segment type s6 (section) dan reinf top bottom slab, reinf typical segment type s7 (section) dan reinf top bottom slab, & reinf typical segment closure (section) dan reinf top bottom slab. Bisa dibilang gambar ini sangatlah lengkap, sudah cukup untuk acuan menggambar anda.
Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat detail-detail lainnya, tentunya harus memahami dulu struktur dari sebuah penampang pc box girder.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Berikut Detail Penulangan Penampang PC Box Girder DWG AutoCAD, silahkan didownload dibawah ini:
Detail Penulangan Penampang PC Box Girder DWG AutoCAD
| Google Drive | DOWNLOAD[660.27KB] |
| Mediafire | DOWNLOAD[660.27KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Sekian postingan singkat kali ini mengenai Detail Penulangan Penampang PC Box Girder DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
