Pintu geser akses kendaraan dan pagar eksterior merupakan elemen penting dalam perencanaan arsitektur bangunan, terutama untuk hunian, kompleks perumahan, area komersial, dan bangunan dengan akses kendaraan pribadi. Perencanaan yang tepat tidak hanya memperhatikan tampilan estetika, tetapi juga mempertimbangkan keamanan, kemudahan akses, efisiensi penggunaan ruang, serta kekuatan konstruksi.
Bagi arsitek, desainer, mahasiswa teknik sipil, dan drafter CAD, ketersediaan gambar kerja yang lengkap dapat membantu mempercepat proses perencanaan. Oleh karena itu, pada halaman ini Anda dapat menemukan referensi detail pintu geser akses kendaraan dan pagar eksterior dalam format DWG AutoCAD yang dapat digunakan sebagai acuan untuk mengembangkan desain sesuai kebutuhan proyek.
Pengertian Pintu Geser Akses Kendaraan dan Pagar Eksterior
Pintu geser akses kendaraan atau sliding gate adalah jenis pintu gerbang yang dioperasikan dengan cara menggeser daun pintu ke samping untuk membuka atau menutup jalur masuk kendaraan. Sistem ini banyak digunakan pada rumah tinggal, kawasan perumahan, gedung perkantoran, area industri, dan berbagai fasilitas komersial.
Berbeda dengan pintu gerbang berengsel yang membutuhkan ruang untuk ayunan daun pintu, pintu geser dapat menjadi pilihan yang efisien pada area dengan keterbatasan ruang di depan maupun di belakang gerbang. Sistem pengoperasiannya dapat menggunakan mekanisme manual atau motor penggerak otomatis, bergantung pada kebutuhan dan spesifikasi desain.
Sementara itu, pagar eksterior merupakan elemen pembatas yang berfungsi melindungi area properti sekaligus membentuk tampilan fasad bangunan. Pagar dapat dibuat menggunakan kombinasi pasangan bata, beton, besi, baja, panel kisi-kisi, atau material lain yang sesuai dengan konsep arsitektur.
Fungsi Pintu Geser dan Pagar Eksterior
Pintu geser dan pagar eksterior memiliki sejumlah fungsi penting dalam perencanaan bangunan, antara lain:
1. Meningkatkan Keamanan Properti
Pagar dan pintu gerbang berfungsi sebagai pembatas akses menuju area properti. Dengan perencanaan yang tepat, keduanya dapat membantu mengontrol keluar-masuk kendaraan dan orang, serta mendukung sistem keamanan bangunan secara keseluruhan.
2. Mempermudah Akses Kendaraan
Pintu geser memudahkan kendaraan memasuki dan meninggalkan area properti. Sistem ini dapat menjadi solusi untuk akses garasi atau halaman dengan ruang manuver yang terbatas, selama panjang lintasan geser dan area parkir daun pintu direncanakan secara memadai.
3. Mengoptimalkan Penggunaan Ruang
Karena tidak membutuhkan ruang ayunan seperti pintu berengsel, pintu geser dapat membantu mengoptimalkan pemanfaatan area di sekitar gerbang. Namun, desain tetap harus menyediakan ruang yang cukup untuk pergerakan dan posisi terbuka daun pintu.
4. Membentuk Tampilan Fasad Bangunan
Desain pagar dan gerbang merupakan bagian dari tampilan eksterior yang dapat memperkuat karakter arsitektur bangunan. Pemilihan material, pola panel, warna, serta proporsi pagar perlu disesuaikan dengan konsep desain secara keseluruhan.
5. Memisahkan Akses Kendaraan dan Pejalan Kaki
Penyediaan gerbang pejalan kaki yang terpisah dapat meningkatkan keteraturan sirkulasi dan membantu mengurangi konflik antara pengguna kendaraan dan pejalan kaki. Lebar akses, posisi gerbang, serta jalur pergerakan perlu direncanakan berdasarkan kebutuhan pengguna.
Download Detail Pintu Geser Akses Kendaraan dan Pagar Eksterior DWG AutoCAD

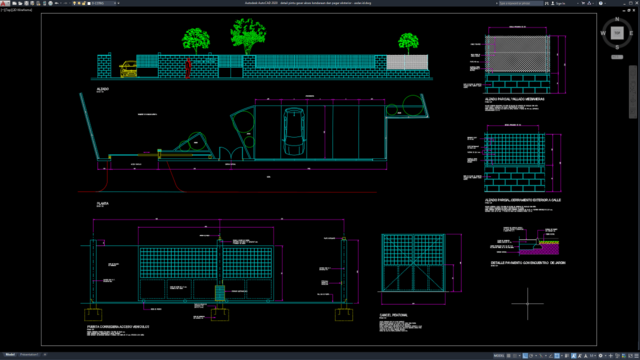

Bagi rekan-rekan arsitek, drafter AutoCAD, engineer sipil, konsultan perencana, kontraktor bangunan, site engineer, estimator, quantity surveyor, maupun mahasiswa arsitektur dan teknik sipil, gambar Detail Pintu Geser Akses Kendaraan dan Pagar Eksterior DWG AutoCAD ini dapat digunakan sebagai referensi untuk memahami perencanaan gerbang geser (sliding gate), pagar pembatas eksterior, dan sistem akses kendaraan pada area properti. Drawing ini memperlihatkan denah, tampak elevasi pagar dan gerbang, detail gerbang pejalan kaki, serta potongan konstruksi pagar yang dilengkapi garis dimensi dan keterangan teknis. Susunan gambar tersebut membantu menjelaskan hubungan antara desain gerbang, elemen pembatas, akses kendaraan, dan kondisi lingkungan di sekitarnya.

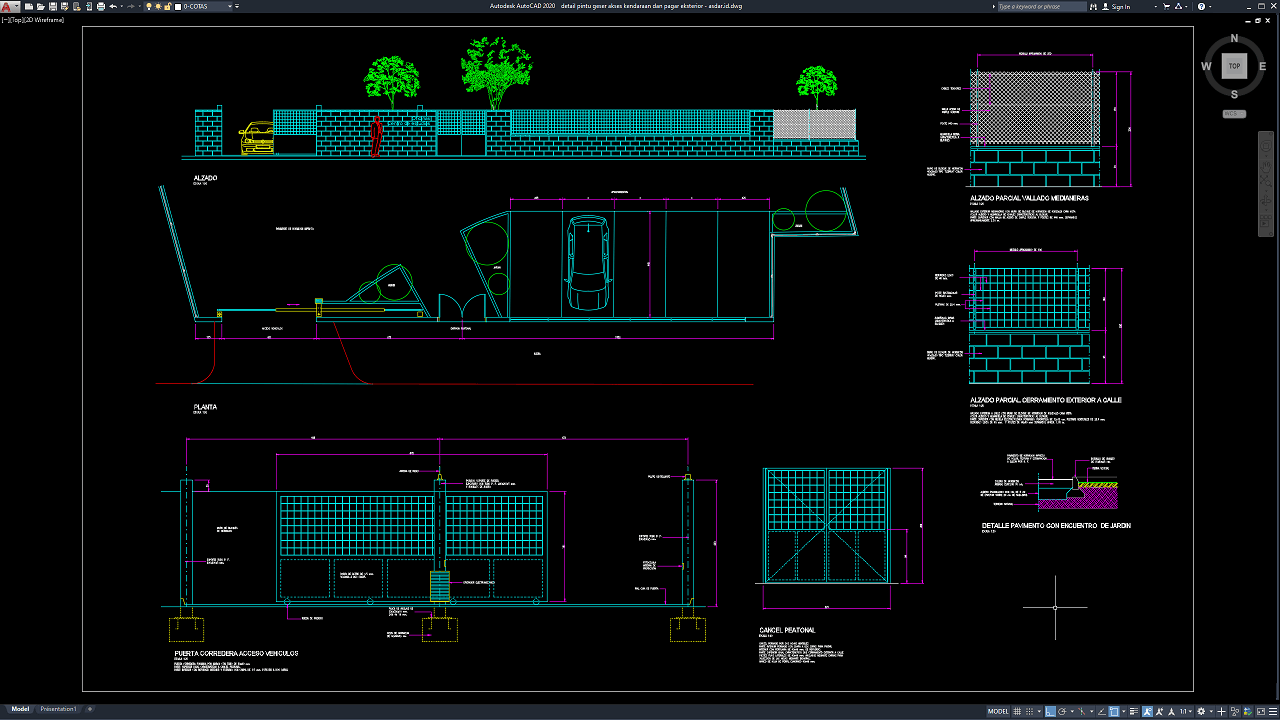

Pada bagian atas gambar terlihat tampak elevasi pagar eksterior dan akses kendaraan yang memperlihatkan kombinasi dinding pasangan bata dengan panel pagar berpola kisi-kisi. Susunan tersebut membentuk pembatas properti sekaligus memberikan variasi visual pada tampilan fasad. Pada area tertentu terlihat elemen vegetasi dan akses kendaraan yang memberikan gambaran mengenai hubungan antara pagar, halaman, dan lingkungan depan bangunan. Detail ini dapat dipelajari sebagai referensi awal dalam merencanakan komposisi pagar, pembagian panel, serta integrasi elemen lanskap pada desain eksterior.
Bagian tengah gambar menampilkan denah akses kendaraan, pintu gerbang, dan area eksterior. Denah memperlihatkan konfigurasi batas properti, jalur masuk kendaraan, posisi gerbang, serta penataan elemen taman di sepanjang area pagar. Terdapat pula garis dimensi yang membantu menjelaskan pembagian ruang dan hubungan antara akses kendaraan dengan elemen eksterior lainnya. Informasi tersebut relevan untuk mempelajari tata letak gerbang dan kebutuhan ruang operasional pintu geser, termasuk area yang harus tersedia agar daun pintu dapat bergerak ke samping ketika dibuka.
Pada bagian bawah gambar terdapat tampak depan pintu geser akses kendaraan dan gerbang pejalan kaki. Gambar ini memperlihatkan susunan rangka, panel pagar, tiang penyangga, serta pembagian bidang pada daun gerbang. Garis dimensi dan detail fondasi memberikan gambaran awal mengenai hubungan antara elemen gerbang dan struktur penyangganya. Tampak gerbang pejalan kaki juga memperlihatkan desain akses terpisah yang dapat mendukung sirkulasi pengguna tanpa harus selalu membuka gerbang kendaraan.
Sementara itu, bagian kanan gambar menampilkan detail konstruksi pagar eksterior dan sambungan dengan area taman. Potongan detail tersebut membantu menjelaskan hubungan antara dinding pagar, elemen panel, permukaan tanah, dan perkerasan di sekitarnya. Detail konstruksi semacam ini penting dalam proses koordinasi desain arsitektur, terutama untuk memastikan bahwa elemen pagar dan gerbang dapat terintegrasi dengan kondisi tapak serta rancangan lanskap.
Secara keseluruhan, file Detail Pintu Geser Akses Kendaraan dan Pagar Eksterior DWG AutoCAD ini dapat dimanfaatkan sebagai bahan referensi dan pembelajaran untuk pekerjaan sliding gate design, exterior fence detailing, vehicle access planning, architectural drafting, elevation drawing, gate construction detailing, dan construction documentation. Gambar ini juga dapat dijadikan acuan awal dalam mengembangkan desain pagar dan gerbang untuk rumah tinggal, kompleks perumahan, bangunan komersial, maupun properti lain yang membutuhkan akses kendaraan dan pembatas area.
Dalam penerapannya pada proyek nyata, desain pintu geser dan pagar perlu disesuaikan dengan kondisi lokasi, lebar akses kendaraan, kebutuhan keamanan, jenis material, serta intensitas penggunaan. Dimensi gerbang, ruang lintasan geser, kekuatan rangka, fondasi tiang, sistem rel dan roda, sambungan konstruksi, serta drainase di sekitar gerbang harus diperiksa melalui file DWG asli dan perhitungan teknis. Apabila pintu menggunakan sistem otomatis, kebutuhan motor penggerak, perangkat pengaman, sensor, dan sistem pengoperasian manual juga perlu direncanakan sesuai spesifikasi peralatan dan standar keselamatan yang berlaku.
Dengan demikian, Detail Pintu Geser Akses Kendaraan dan Pagar Eksterior DWG AutoCAD dapat membantu arsitek, drafter, perencana, dan pelaksana konstruksi memahami penyajian gambar denah, tampak, serta detail pagar dan gerbang. File ini dapat menjadi referensi awal untuk mengembangkan gambar kerja yang fungsional, aman, proporsional, dan sesuai dengan kebutuhan desain eksterior bangunan.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Spanyol, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
