Halo rekan-rekan teknik sipil, engineer sumber daya air, kontraktor, konsultan perencana, maupun mahasiswa yang sedang mencari referensi gambar bangunan air. Pada kesempatan kali ini saya akan membagikan Detail Potongan Trash Rack Intake DWG AutoCAD yang dapat digunakan sebagai referensi dalam perencanaan, pembangunan, maupun rehabilitasi berbagai fasilitas pengambilan air seperti bendung, saluran irigasi, instalasi pengolahan air, pembangkit listrik tenaga air (PLTA), dan berbagai struktur hidrolik lainnya.
Trash rack merupakan salah satu komponen penting pada bangunan intake yang berfungsi sebagai penyaring awal untuk mencegah masuknya sampah, kayu, ranting, batu, maupun material lainnya ke dalam saluran pengambilan air. Oleh karena itu, gambar detail potongan trash rack sangat dibutuhkan untuk memastikan sistem intake dapat beroperasi secara aman, efisien, dan memiliki umur layanan yang panjang.
Pengertian Trash Rack Intake
Trash rack intake adalah sistem penyaringan yang dipasang pada bangunan pengambilan air (intake structure) untuk menyaring material padat yang terbawa aliran air sebelum masuk ke saluran, pompa, turbin, atau fasilitas pengolahan air.
Struktur ini umumnya terdiri dari rangka baja, batang-batang penyaring (bars), dudukan penyangga, serta sistem pembersihan yang dirancang sesuai kebutuhan debit dan karakteristik aliran air pada suatu proyek.
Trash rack menjadi bagian penting dalam menjaga keandalan sistem hidrolik karena dapat mengurangi risiko penyumbatan, kerusakan peralatan mekanikal, dan gangguan operasional.
Fungsi Trash Rack pada Bangunan Intake
Dalam berbagai proyek sumber daya air, trash rack memiliki fungsi yang sangat penting, antara lain:
- Menyaring sampah dan material padat dari aliran air.
- Melindungi pompa dan turbin dari kerusakan.
- Mengurangi risiko penyumbatan saluran intake.
- Menjaga kontinuitas aliran air.
- Meningkatkan efisiensi operasional sistem.
- Mengurangi frekuensi perawatan peralatan.
- Mendukung keamanan operasional bangunan air.
- Memperpanjang umur layanan instalasi hidrolik.
Karena fungsinya yang sangat vital, desain trash rack harus memperhatikan debit aliran, ukuran bukaan batang, kehilangan energi (head loss), serta kemudahan proses pembersihan.
Download Detail Potongan Trash Rack Intake DWG AutoCAD
Bagi rekan-rekan yang sudah terbiasa membaca gambar perencanaan bangunan pengambilan air (intake structure), bangunan hidraulik, maupun gambar kerja proyek bendung dan pembangkit listrik tenaga air, detail potongan trash rack intake (Intake Trash Rack Sections Details) ini mungkin terlihat cukup sederhana karena hanya menampilkan beberapa potongan melintang, detail rangka trash rack, susunan batang penyaring, sambungan struktur baja, serta detail pemasangan pada bangunan intake. Namun, bagaimana jika konsultan perencana, kontraktor pelaksana, atau tim konstruksi menggunakan gambar tersebut sebagai acuan utama dalam pembangunan sistem pengambilan air pada bendung, PLTA, instalasi pengolahan air, saluran irigasi, maupun fasilitas sumber daya air lainnya? Tentu akan sangat berisiko apabila dimensi trash rack, jarak antar batang penyaring, ukuran rangka baja, detail sambungan, posisi penyangga, maupun sistem penahan sampah tidak direncanakan dengan benar. Kesalahan pada bagian-bagian tersebut dapat menyebabkan tersumbatnya aliran air, masuknya material asing ke dalam sistem, meningkatnya kehilangan energi hidraulik, kerusakan peralatan mekanikal di hilir, penurunan efisiensi operasional, hingga meningkatnya biaya pemeliharaan dan perbaikan dalam jangka panjang.

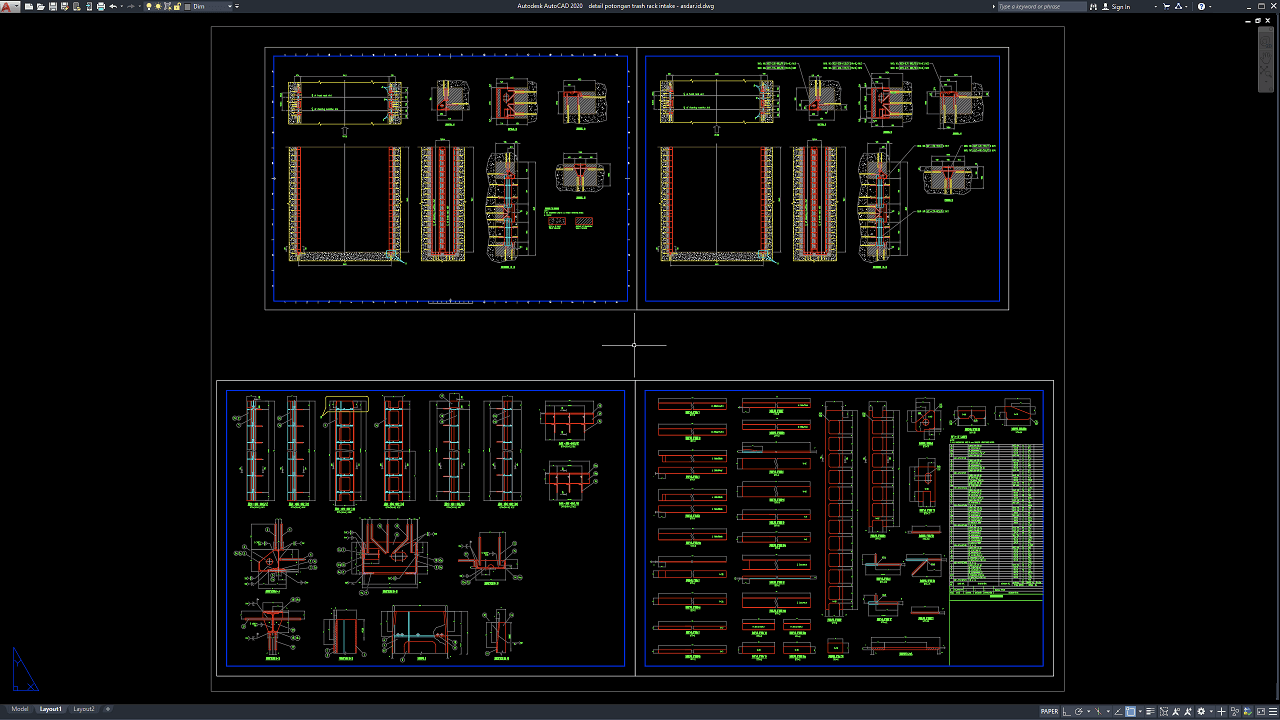

Pada gambar kerja ini terlihat berbagai detail penting yang mendukung proses desain, fabrikasi, dan pemasangan trash rack intake secara menyeluruh. Gambar menampilkan beberapa potongan melintang dan tampak detail trash rack lengkap dengan susunan batang penyaring vertikal, rangka utama, elemen pengaku, dudukan struktur, serta hubungan konstruksi dengan dinding intake. Selain itu, terdapat berbagai detail sambungan baja, detail profil struktural, ukuran plat, dimensi batang penyaring, detail pengelasan, serta konfigurasi perakitan yang diperlukan selama proses fabrikasi. Pada bagian lainnya juga terlihat detail komponen individual lengkap dengan ukuran masing-masing elemen, detail penampang rangka, posisi baut atau sambungan, serta daftar material (material schedule) yang digunakan dalam konstruksi trash rack. Berbagai dimensi, elevasi, dan keterangan teknis yang ditampilkan menjadi acuan penting dalam proses fabrikasi workshop, kontrol kualitas, pemasangan di lapangan, maupun koordinasi dengan pekerjaan sipil dan hidromekanikal lainnya.
Detail-detail tersebut sangat penting sebagai referensi dalam perencanaan bangunan intake, bendung, PLTA, instalasi pengolahan air baku, sistem irigasi, proyek pengendalian banjir, maupun berbagai infrastruktur sumber daya air lainnya. Dengan gambar kerja yang lengkap dan akurat, proses fabrikasi dan pemasangan trash rack intake dapat dilakukan secara lebih presisi, aman, efisien, serta mampu memberikan perlindungan optimal terhadap sistem pengambilan air sesuai standar teknis dan operasional yang berlaku.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
