Halo rekan-rekan engineer sipil, drafter, serta praktisi konstruksi yang sedang mengerjakan proyek bendungan, irigasi, maupun infrastruktur sumber daya air. Pada artikel ini saya akan membagikan referensi Gambar Detail Proteksi Spillway DWG AutoCAD yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja sistem perlindungan pada saluran pelimpah.
Spillway atau saluran pelimpah merupakan bagian vital dalam sistem bendungan yang berfungsi untuk mengalirkan kelebihan air secara aman. Agar struktur tetap awet dan tidak mengalami kerusakan akibat aliran air berkecepatan tinggi, diperlukan sistem proteksi yang dirancang secara tepat.
Pengertian Gambar Detail Proteksi Spillway
Gambar detail proteksi spillway adalah gambar teknis yang menunjukkan sistem perlindungan pada bagian saluran pelimpah, baik dari sisi struktur maupun permukaan. Detail ini mencakup elemen-elemen yang berfungsi untuk mengurangi erosi, mengendalikan aliran air, serta melindungi struktur dari kerusakan.
Gambar ini sangat penting sebagai panduan dalam pelaksanaan konstruksi agar sistem proteksi dapat bekerja secara optimal.
Dalam detail ini biasanya ditampilkan beberapa komponen utama, seperti:
- Lapisan pelindung permukaan (lining beton atau batu)
- Energy dissipator (peredam energi aliran)
- Apron atau lantai pelindung
- Riprap atau pelindung batu
- Saluran drainase
- Sambungan konstruksi (construction joint)
Fungsi dan Keunggulan Sistem Proteksi Spillway
Sistem proteksi spillway berfungsi untuk melindungi struktur dari kerusakan akibat aliran air dengan kecepatan tinggi yang dapat menyebabkan erosi, abrasi, maupun keruntuhan struktur. Proteksi ini juga membantu mengendalikan arah dan energi aliran air agar tidak merusak bagian hilir.
Keunggulan dari desain proteksi yang baik antara lain meningkatkan ketahanan struktur, memperpanjang umur layanan spillway, serta mengurangi biaya perawatan jangka panjang. Selain itu, sistem proteksi yang tepat juga meningkatkan keamanan operasional bendungan secara keseluruhan.
Download Gambar Detail Proteksi Spillway DWG AutoCAD
File yang dibagikan dalam artikel ini berupa gambar kerja dalam format DWG AutoCAD yang dapat digunakan sebagai referensi maupun dikembangkan sesuai kebutuhan proyek Anda.
File ini kompatibel dengan berbagai versi AutoCAD dan dapat diedit sesuai standar desain serta spesifikasi teknis yang digunakan.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Detail Proteksi Spillway DWG AutoCAD dibawah ini:

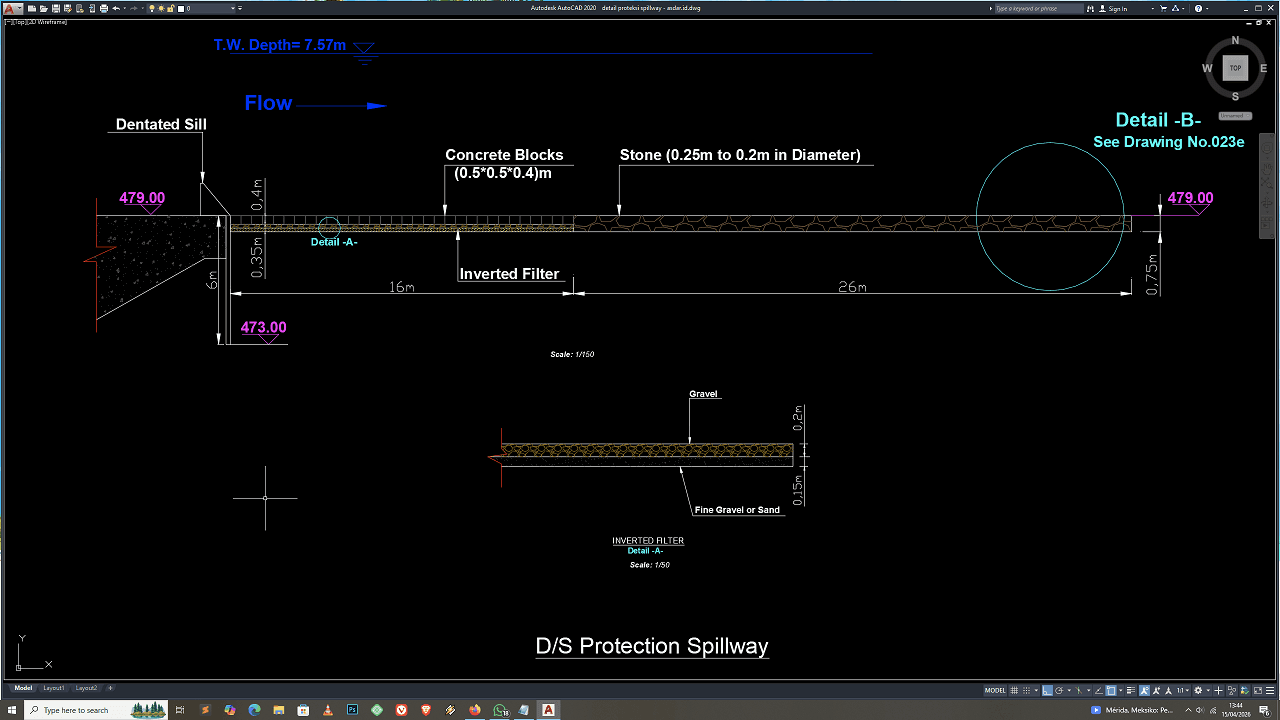

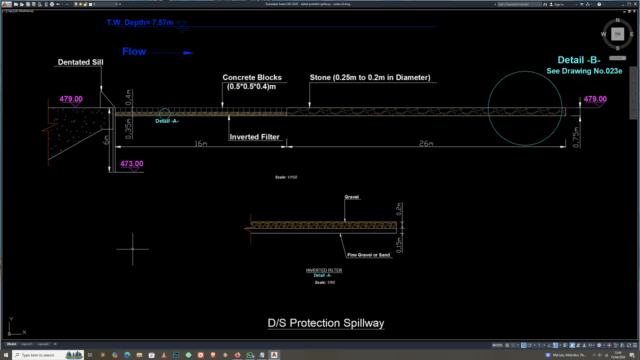

Detail Proteksi Spillway DWG AutoCAD
| Google Drive | DOWNLOAD[1.31MB] |
| Mediafire | DOWNLOAD[1.31MB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Demikian artikel mengenai Gambar Detail Proteksi Spillway DWG AutoCAD ini. Semoga referensi yang dibagikan dapat membantu Anda dalam menyusun gambar kerja sistem proteksi pada proyek bendungan dan saluran pelimpah. Jangan lupa untuk membagikan artikel ini kepada rekan kerja atau tim proyek yang membutuhkan referensi detail proteksi spillway. Semoga bermanfaat!
