Halo rekan-rekan engineer mekanikal, teknisi maintenance, drafter CAD, kontraktor industri, mahasiswa teknik mesin, maupun praktisi manufaktur yang sedang mencari referensi gambar teknik komponen mesin. Pada kesempatan kali ini saya akan membagikan Detail Pulley Baja dengan Sleeve DWG AutoCAD yang dapat digunakan sebagai referensi dalam proses desain, fabrikasi, perawatan, maupun penggantian komponen pulley pada berbagai sistem transmisi mekanis di industri.
Pulley merupakan salah satu komponen penting dalam sistem pemindah daya yang berfungsi untuk meneruskan putaran dan tenaga melalui sabuk (belt drive). Pada aplikasi industri, pulley harus dirancang dengan dimensi, material, keseimbangan putaran, dan detail sambungan yang tepat agar mampu bekerja secara optimal dalam jangka waktu yang lama. Oleh karena itu, gambar kerja fabrikasi pulley menjadi dokumen yang sangat penting dalam proses produksi maupun instalasi di lapangan.
Pengertian Pulley Baja dengan Sleeve
Pulley baja dengan sleeve adalah komponen mekanis berbentuk roda yang digunakan untuk meneruskan tenaga melalui sistem sabuk. Komponen ini umumnya dibuat dari baja karena memiliki kekuatan tinggi dan ketahanan yang baik terhadap beban operasional.
Pada bagian tengah pulley terdapat sleeve atau bushing yang berfungsi sebagai penghubung antara pulley dan poros (shaft). Sleeve membantu memastikan pemasangan yang presisi, mengurangi keausan pada poros, serta mempermudah proses perawatan dan penggantian komponen apabila terjadi kerusakan.
Komponen seperti ini banyak digunakan pada mesin produksi, conveyor, sistem pengangkutan material, industri tekstil, pabrik pengolahan, pertambangan, hingga berbagai fasilitas manufaktur modern.
Pentingnya Detail Gambar Kerja Pulley
Dalam proses fabrikasi dan pemasangan, gambar kerja pulley memiliki peranan yang sangat penting karena berfungsi untuk:
- Menentukan dimensi komponen secara akurat.
- Menjamin kesesuaian dengan poros mesin.
- Memastikan keseimbangan putaran pulley.
- Mengurangi risiko getaran berlebih.
- Mempermudah proses fabrikasi dan machining.
- Menjamin kompatibilitas antar komponen mekanikal.
- Mendukung keandalan sistem transmisi daya.
Kesalahan pada dimensi atau detail sambungan dapat menyebabkan ketidakseimbangan putaran, keausan berlebih, kerusakan bearing, hingga kegagalan sistem transmisi secara keseluruhan.
Download Detail Pulley Baja dengan Sleeve DWG AutoCAD
Bagi rekan-rekan yang sudah terbiasa membaca gambar fabrikasi komponen mekanikal dan gambar kerja peralatan transmisi daya industri, detail pulley baja dengan sleeve (Steel Bobbin with Sleeve Section) ini mungkin terlihat cukup sederhana karena hanya menampilkan tampak, potongan, dimensi, serta detail sleeve pada sebuah pulley baja. Namun, bagaimana jika workshop fabrikasi atau tim maintenance menggunakan gambar tersebut sebagai acuan utama dalam pembuatan maupun penggantian pulley pada sistem conveyor, mesin produksi, peralatan material handling, industri pertambangan, manufaktur, maupun fasilitas pengolahan material lainnya? Tentu akan sangat berisiko apabila dimensi pulley, diameter hub, ukuran sleeve, posisi lubang poros, ketebalan flange, keseimbangan putaran (dynamic balancing), maupun spesifikasi material tidak direncanakan dengan benar. Kesalahan pada bagian-bagian tersebut dapat menyebabkan getaran berlebih, keausan bearing yang lebih cepat, ketidaksejajaran poros, penurunan efisiensi transmisi daya, kerusakan komponen mesin, hingga meningkatnya biaya perawatan dan downtime produksi dalam jangka panjang.

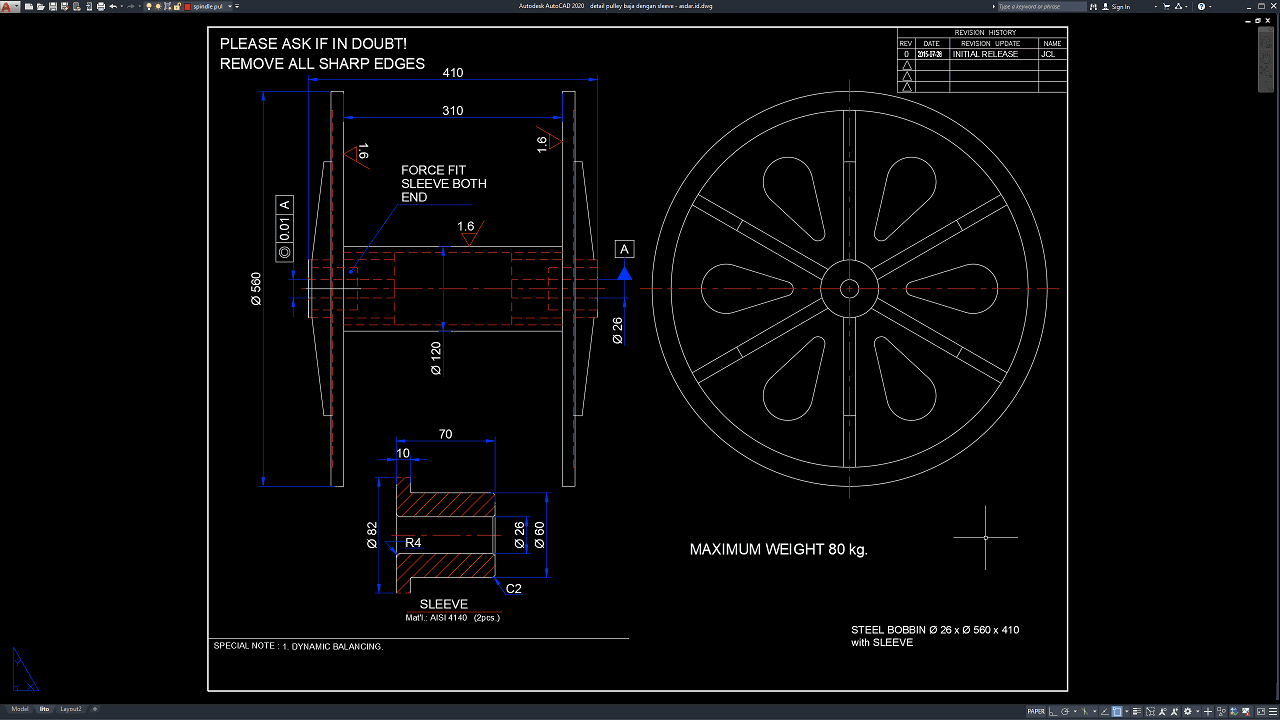

Pada gambar kerja ini terlihat berbagai detail penting yang mendukung proses fabrikasi pulley baja secara menyeluruh. Gambar menampilkan tampak depan pulley berjari-jari (spoked pulley) dengan diameter sekitar Ø560 mm lengkap dengan konfigurasi hub tengah dan susunan pengaku radial yang berfungsi meningkatkan kekuatan struktur sekaligus mengurangi berat komponen. Selain itu, terdapat potongan melintang yang memperlihatkan detail hub, posisi sleeve pada kedua sisi pulley, diameter poros, panjang total komponen, serta hubungan antara flange dan badan pulley. Pada bagian bawah gambar juga ditampilkan detail sleeve berbahan AISI 4140 lengkap dengan ukuran diameter luar, diameter dalam, panjang sleeve, radius sudut, dan chamfer yang diperlukan untuk proses machining. Gambar turut dilengkapi berbagai dimensi fabrikasi, toleransi pengerjaan, catatan penghilangan sudut tajam (remove all sharp edges), serta keterangan dynamic balancing yang sangat penting untuk menjaga kestabilan putaran saat pulley beroperasi pada kecepatan tertentu. Detail-detail tersebut menjadi acuan penting dalam proses desain mekanikal, pembubutan, machining, perakitan, kontrol kualitas, maupun pekerjaan maintenance pada berbagai sistem conveyor dan mesin industri.
Detail-detail tersebut sangat penting sebagai referensi dalam perencanaan komponen transmisi daya, desain mesin industri, fabrikasi workshop, koordinasi pekerjaan mekanikal, maupun proses penggantian komponen pada fasilitas manufaktur dan industri berat. Dengan gambar kerja yang lengkap dan akurat, proses produksi pulley baja dengan sleeve dapat dilakukan secara lebih presisi, aman, seimbang, tahan lama, serta mampu memenuhi standar operasional dan keandalan peralatan industri yang berlaku.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Pulley Baja dengan Sleeve DWG AutoCAD dibawah ini:
Detail Pulley Baja dengan Sleeve DWG AutoCAD
| Google Drive | DOWNLOAD[99.17KB] |
| Mediafire | DOWNLOAD[99.17KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail pulley baja dengan sleeve merupakan dokumen penting dalam proses desain, fabrikasi, dan pemasangan sistem transmisi mekanis pada berbagai jenis mesin industri. Dengan gambar kerja yang lengkap, proses produksi komponen dapat dilakukan secara lebih akurat, efisien, dan sesuai standar teknik yang berlaku. Semoga referensi Detail Pulley Baja dengan Sleeve DWG AutoCAD ini dapat membantu kebutuhan desain, fabrikasi, maupun maintenance mesin industri Anda. Jangan lupa bagikan artikel ini kepada rekan-rekan yang membutuhkan referensi gambar AutoCAD mekanikal, komponen mesin, dan sistem transmisi industri. Semoga bermanfaat.
