Bagi rekan-rekan teknik sipil, engineer drainase, konsultan infrastruktur, drafter AutoCAD, kontraktor, developer, maupun mahasiswa teknik, Detail Standar Bak Kontrol Drainase DWG AutoCAD dapat menjadi referensi untuk memahami bentuk dan konstruksi bak kontrol pada sistem drainase. Gambar kerja seperti ini membantu memperlihatkan dimensi, elevasi, penampang, posisi saluran, serta detail konstruksi yang diperlukan dalam perencanaan dan pelaksanaan pekerjaan drainase.
Pengertian Bak Kontrol Drainase
Bak kontrol drainase adalah struktur berbentuk ruang atau bak yang ditempatkan pada jaringan saluran untuk memberikan akses pemeriksaan, pembersihan, dan pemeliharaan sistem drainase. Bak kontrol biasanya dipasang pada titik tertentu seperti perubahan arah saluran, perubahan elevasi, pertemuan beberapa saluran, maupun interval tertentu pada jaringan drainase.
Dalam sistem drainase perkotaan dan kawasan, bak kontrol memiliki peranan penting karena memungkinkan kondisi saluran diperiksa tanpa harus membongkar konstruksi secara keseluruhan. Keberadaannya juga membantu menjaga sistem pembuangan air tetap berfungsi dengan baik dan mengurangi risiko penyumbatan.
Fungsi Bak Kontrol Drainase
Bak kontrol tidak hanya berfungsi sebagai bagian dari konstruksi saluran, tetapi juga mendukung kegiatan pemeliharaan jaringan drainase. Beberapa fungsi utamanya meliputi:
- Memberikan akses untuk pemeriksaan saluran.
- Mempermudah pembersihan dan pengangkatan sedimen.
- Menjadi titik pertemuan beberapa jalur drainase.
- Membantu perubahan arah aliran.
- Mengakomodasi perubahan elevasi saluran.
- Memudahkan pemeliharaan jaringan perpipaan.
- Membantu mengurangi risiko penyumbatan.
- Mendukung kelancaran aliran air menuju saluran utama.
Perencanaan bak kontrol yang tepat dapat membantu meningkatkan keandalan sistem drainase sekaligus mengurangi biaya pemeliharaan dalam jangka panjang.
Download Detail Standar Bak Kontrol Drainase DWG AutoCAD

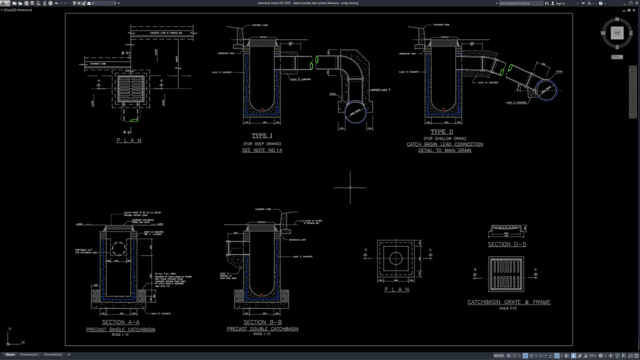

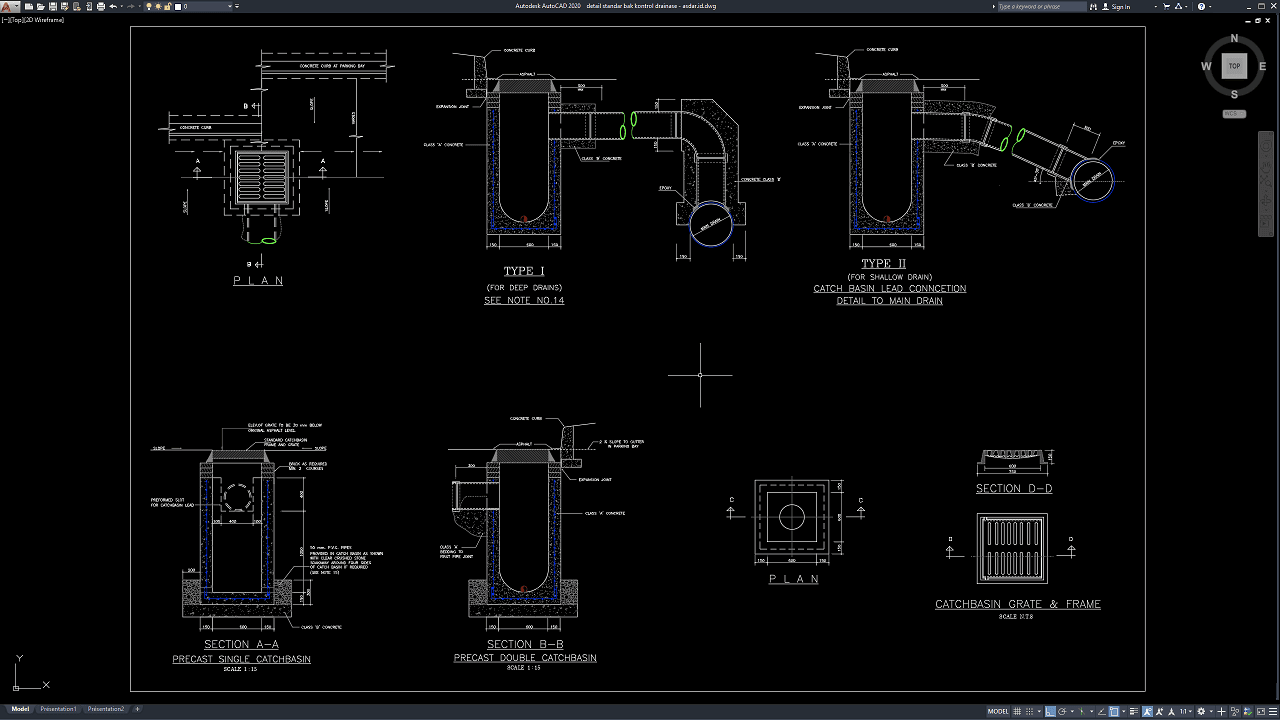

Bagi rekan-rekan teknik sipil, engineer struktur, konsultan jalan dan drainase, drafter AutoCAD, kontraktor, maupun mahasiswa teknik, Detail Standar Bak Kontrol Drainase ini menampilkan rancangan catch basin sebagai bagian dari sistem drainase permukaan. Gambar mencakup denah, potongan, dimensi bak, posisi saluran masuk dan keluar, serta detail konstruksi yang diperlukan dalam pelaksanaan.
Pada gambar kerja terlihat beberapa tipe catch basin, termasuk Precast Single Catchbasin, Precast Double Catchbasin, serta detail Catch Basin Connection to Main Drain untuk saluran dalam dan dangkal. Tersedia pula detail catch basin grate & frame, concrete curb, expansion joint, Class “A” concrete, serta ukuran dan elevasi komponen yang menjadi acuan pemasangan.
Detail Standar Bak Kontrol Drainase DWG AutoCAD seperti ini dapat digunakan sebagai referensi pada proyek jalan raya, jalan tol, kawasan perkotaan, area parkir, perumahan, dan infrastruktur drainase lainnya. Kelengkapan denah dan potongan membantu proses penyusunan shop drawing, fabrikasi komponen, pemasangan bak kontrol, hingga pekerjaan drainase di lapangan agar lebih presisi dan sesuai spesifikasi teknis.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Standar Bak Kontrol Drainase DWG AutoCAD dibawah ini:
Detail Standar Bak Kontrol Drainase DWG AutoCAD
| Google Drive | DOWNLOAD[118.82KB] |
| Mediafire | DOWNLOAD[118.82KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Kesimpulan
Bak kontrol drainase merupakan komponen penting dalam jaringan drainase karena memberikan akses untuk pemeriksaan, pembersihan, pemeliharaan, serta penghubungan beberapa jalur saluran. Perencanaan yang tepat membantu sistem drainase bekerja secara lebih efektif dan mengurangi risiko gangguan akibat penyumbatan maupun kerusakan konstruksi.
Dengan adanya Detail Standar Bak Kontrol Drainase DWG AutoCAD, proses memahami bentuk, dimensi, penampang, dan konstruksi bak kontrol menjadi lebih mudah. Referensi ini dapat mendukung pekerjaan perencanaan drainase, drafting AutoCAD, shop drawing, konstruksi infrastruktur, dan koordinasi pekerjaan sipil. Semoga Detail Standar Bak Kontrol Drainase DWG AutoCAD ini bermanfaat sebagai referensi untuk kebutuhan desain maupun pembelajaran teknik sipil.
