Halo rekan-rekan engineer sipil, engineer struktur, drafter AutoCAD, konsultan konstruksi, kontraktor, maupun mahasiswa teknik sipil yang sedang mengerjakan proyek infrastruktur transportasi dan fasilitas pejalan kaki. Pada artikel ini saya akan membagikan referensi Detail Struktur Jembatan Penyeberangan Orang DWG AutoCAD yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja struktur JPO.
Jembatan Penyeberangan Orang atau JPO merupakan fasilitas yang dirancang untuk membantu pejalan kaki menyeberangi jalan dengan lebih aman tanpa harus berinteraksi langsung dengan arus kendaraan. Dalam perencanaannya, struktur JPO harus memperhatikan kekuatan, kestabilan, akses pengguna, dimensi komponen, serta hubungan antara tangga, lantai jembatan, kolom, dan elemen pendukung lainnya.
Pengertian Jembatan Penyeberangan Orang
Jembatan Penyeberangan Orang (JPO) adalah struktur khusus yang dibangun di atas atau melintasi jalan untuk menyediakan jalur penyeberangan bagi pejalan kaki. Fasilitas ini banyak ditemukan pada jalan dengan volume kendaraan tinggi, kawasan perkotaan, area komersial, sekitar sekolah, terminal, stasiun, dan lokasi lain yang membutuhkan fasilitas penyeberangan yang lebih aman.
JPO umumnya terdiri dari beberapa elemen utama seperti lantai jembatan, rangka utama, kolom atau tiang penyangga, tangga, pagar pengaman, railing, serta sambungan struktur. Material yang digunakan dapat berupa baja, beton bertulang, atau kombinasi beberapa material sesuai kebutuhan desain.
Fungsi Jembatan Penyeberangan Orang
Pembangunan JPO memiliki beberapa fungsi penting dalam mendukung sistem transportasi dan keselamatan pejalan kaki. Berikut adalah beberapa fungsi dari jembatan penyeberangan orang:
- Meningkatkan Keselamatan Pejalan Kaki. JPO memisahkan jalur pejalan kaki dari kendaraan yang melintas di bawahnya. Dengan demikian, risiko konflik langsung antara pejalan kaki dan kendaraan dapat dikurangi.
- Mendukung Kelancaran Lalu Lintas. Penggunaan JPO memungkinkan kendaraan tetap bergerak tanpa harus sering berhenti untuk memberikan kesempatan kepada pejalan kaki menyeberang.
- Menjadi Fasilitas Pendukung Transportasi. JPO dapat menjadi bagian dari fasilitas transportasi perkotaan, terutama pada kawasan yang memiliki aktivitas masyarakat tinggi.
- Menghubungkan Dua Sisi Jalan. Struktur ini menyediakan akses langsung bagi pejalan kaki dari satu sisi jalan menuju sisi lainnya tanpa menggunakan jalur kendaraan.
Download Detail Struktur Jembatan Penyeberangan Orang DWG AutoCAD
Bagi rekan-rekan teknik sipil, engineer struktur, konsultan konstruksi, drafter AutoCAD, kontraktor, maupun mahasiswa teknik, Detail Struktur Jembatan Penyeberangan Orang ini menampilkan rancangan struktur JPO yang dilengkapi rangka utama, kolom, pondasi, serta akses tangga. Gambar dapat menjadi referensi untuk memahami hubungan antara struktur penyeberangan dan elemen pendukungnya.

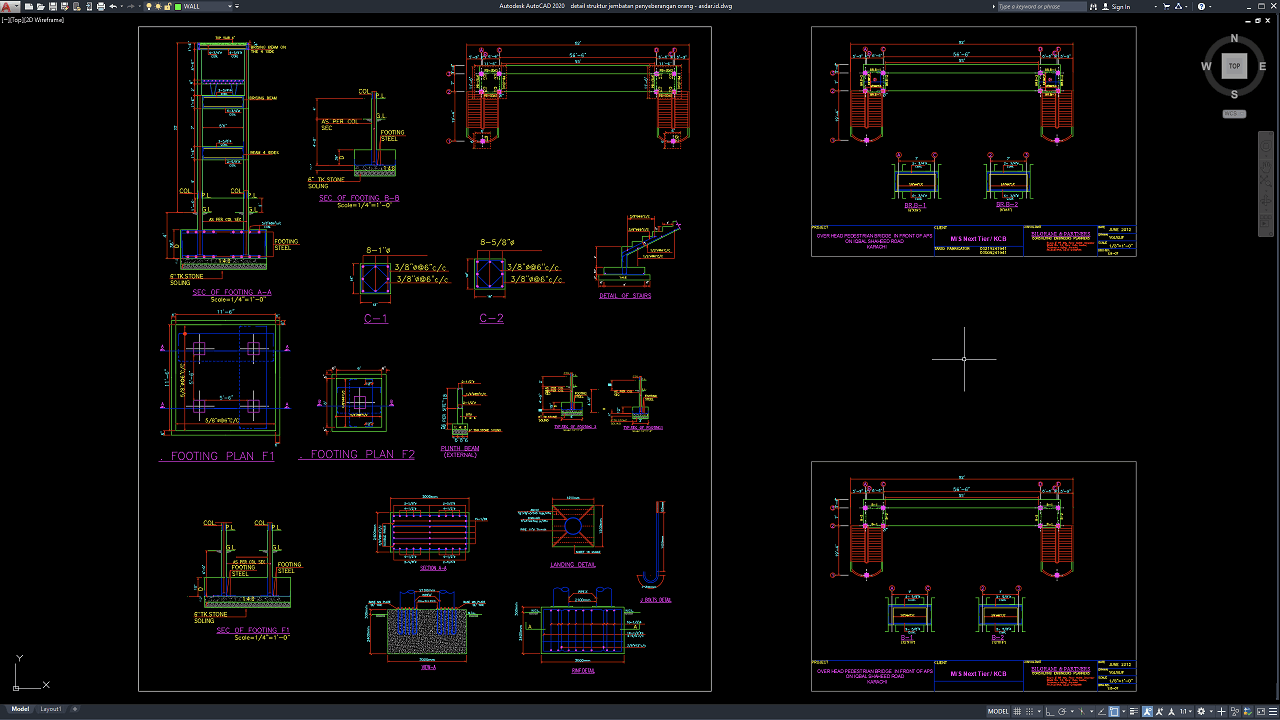

Pada gambar kerja terlihat elevasi struktur JPO, detail pondasi F1 dan F2, kolom C-1 dan C-2, detail balok, landing, sambungan, serta tangga. Terdapat pula dimensi bentang, ukuran profil, detail footing steel, tulangan pondasi, dan konfigurasi elemen struktur yang membantu proses fabrikasi serta pemasangan di lapangan.
Detail Struktur Jembatan Penyeberangan Orang DWG AutoCAD seperti ini dapat digunakan sebagai referensi untuk proyek JPO jalan raya, jalan perkotaan, kawasan komersial, area sekolah, fasilitas publik, maupun infrastruktur transportasi. Kelengkapan elevasi, potongan, pondasi, kolom, balok, dan tangga membantu penyusunan shop drawing, perencanaan struktur, fabrikasi, hingga pekerjaan konstruksi agar lebih terarah dan presisi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Struktur Jembatan Penyeberangan Orang DWG AutoCAD dibawah ini:
Detail Struktur Jembatan Penyeberangan Orang DWG AutoCAD
| Google Drive | DOWNLOAD[252.03KB] |
| Mediafire | DOWNLOAD[252.03KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Struktur Jembatan Penyeberangan Orang DWG AutoCAD dapat menjadi referensi yang bermanfaat bagi engineer sipil, engineer struktur, drafter, konsultan, kontraktor, maupun mahasiswa teknik sipil. Gambar CAD membantu memberikan gambaran mengenai konfigurasi struktur JPO, mulai dari lantai jembatan, rangka utama, kolom, tangga, railing, hingga detail sambungan.
Dengan menggunakan file DWG sebagai referensi, proses drafting, penyusunan shop drawing, pengembangan detail struktur, koordinasi desain, fabrikasi, dan pekerjaan konstruksi dapat dilakukan dengan lebih terarah dan efisien.
Namun, gambar referensi tetap harus disesuaikan dengan kondisi proyek dan tidak boleh digunakan sebagai pengganti perhitungan struktur. Detail akhir seperti ukuran profil, sambungan, fondasi, kapasitas beban, serta dimensi komponen harus diverifikasi oleh tenaga profesional dan mengikuti standar teknis yang berlaku.
