Halo rekan-rekan arsitek, engineer struktur, dan praktisi konstruksi, semoga selalu dalam keadaan sehat. Pada artikel ini saya akan membagikan referensi Gambar Denah dan Tampak Tangga Baja Helicoidal DWG AutoCAD yang dapat digunakan sebagai acuan perencanaan dan gambar kerja pada berbagai jenis proyek bangunan, baik gedung komersial, fasilitas publik, maupun hunian modern.
Tangga baja helicoidal atau tangga spiral baja merupakan salah satu elemen arsitektural dan struktural yang sering digunakan untuk menghemat ruang sekaligus memberikan nilai estetika tinggi. Oleh karena itu, gambar kerja yang jelas, detail, dan terstandar sangat dibutuhkan agar proses fabrikasi dan pemasangan di lapangan dapat berjalan dengan baik.
Pengertian Tangga Baja Helicoidal
Tangga baja helicoidal adalah jenis tangga berbentuk spiral atau melingkar yang disusun mengelilingi sumbu pusat dengan struktur utama berbahan baja. Tangga ini umumnya terdiri dari pelat anak tangga baja, stringer atau balok spiral, serta elemen pengaku dan railing pendukung.
Dalam gambar teknik, tangga baja helicoidal biasanya ditampilkan dalam bentuk denah (plan) dan tampak (elevation). Denah menunjukkan bentuk spiral, dimensi, serta arah sirkulasi, sedangkan tampak memperlihatkan ketinggian antar lantai, kemiringan tangga, dan hubungan struktur tangga dengan lantai bangunan.
Fungsi Denah dan Tampak Tangga Baja Helicoidal
Gambar denah dan tampak tangga baja helicoidal memiliki peran penting dalam proses perencanaan dan konstruksi. Denah berfungsi sebagai panduan tata letak, radius tangga, lebar pijakan, serta posisi kolom pusat atau struktur penopang. Sementara itu, gambar tampak memberikan informasi teknis mengenai elevasi, tinggi anak tangga (riser), lebar pijakan (tread), dan detail sambungan struktur.
Dengan adanya kedua jenis gambar ini, koordinasi antara arsitek, engineer struktur, dan kontraktor menjadi lebih mudah dan akurat. Risiko kesalahan fabrikasi maupun pemasangan di lapangan dapat diminimalkan.
Manfaat Gambar DWG AutoCAD Tangga Baja Helicoidal
Penggunaan format DWG AutoCAD memberikan fleksibilitas tinggi bagi tim perencana dan pelaksana proyek. File DWG dapat diedit, disesuaikan skala, serta dikembangkan sesuai standar desain dan spesifikasi teknis proyek.
Bagi konsultan, gambar ini dapat dijadikan referensi awal desain atau contoh detail tangga spiral baja. Bagi kontraktor dan fabrikator baja, gambar DWG sangat membantu dalam membaca ukuran, bentuk, dan sistem sambungan sebelum proses produksi dan pemasangan.
Download Gambar Denah dan Tampak Tangga Baja Helicoidal DWG AutoCAD

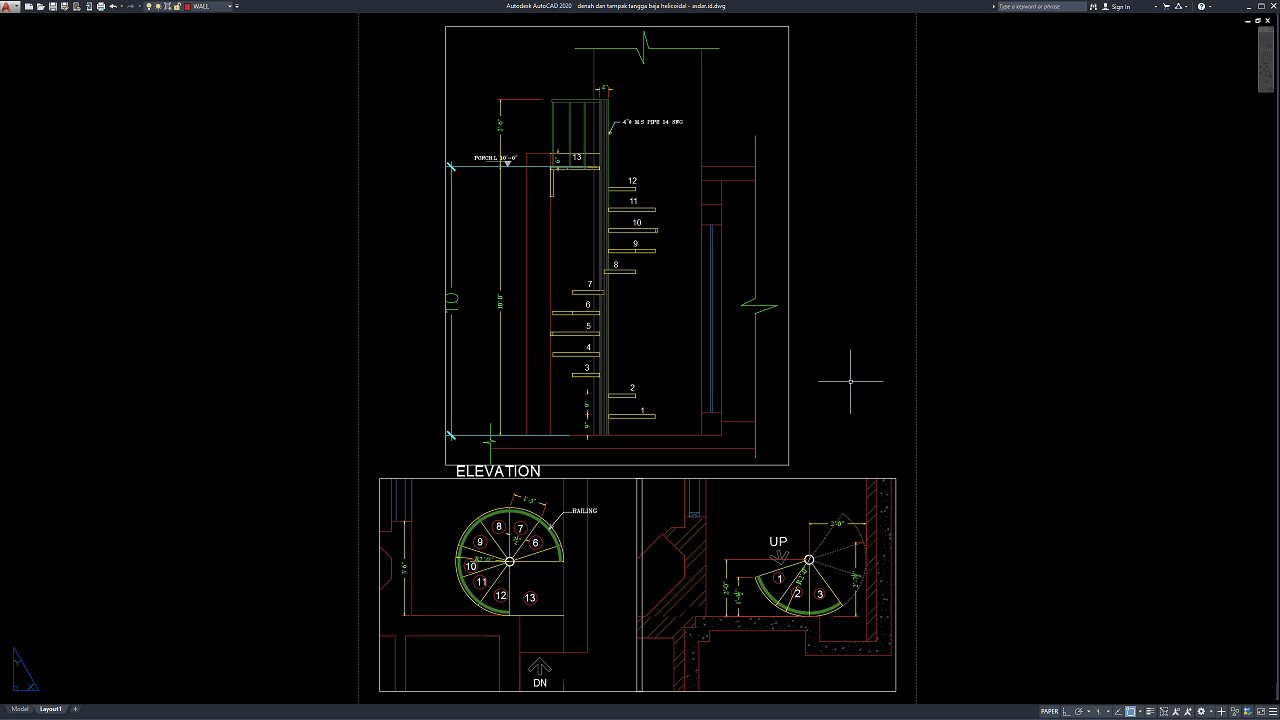

File yang dibagikan dalam artikel ini berupa Gambar Denah dan Tampak Tangga Baja Helicoidal dalam format DWG AutoCAD. Gambar disusun cukup rapi dan informatif sehingga dapat digunakan sebagai referensi desain maupun pengembangan gambar kerja struktur tangga baja.
Beberapa keterangan pada gambar menggunakan istilah teknis berbahasa Inggris yang umum dipakai dalam gambar teknik internasional. Silakan disesuaikan kembali dengan standar gambar kantor atau kebutuhan proyek masing-masing.
File DWG dapat dibuka menggunakan AutoCAD versi lama maupun versi terbaru, dan dapat dimodifikasi sesuai kebutuhan desain, spesifikasi struktur, serta regulasi yang berlaku pada proyek.
