Halo rekan-rekan arsitek, drafter, perencana transportasi, serta praktisi teknik sipil yang sedang mengerjakan proyek infrastruktur jalan. Pada artikel ini saya akan membagikan referensi Gambar Detail Penampang Melintang Jalan Perkotaan DWG AutoCAD yang dapat digunakan sebagai acuan dalam pembuatan gambar kerja perencanaan jalan di kawasan perkotaan.
Dalam perencanaan jalan perkotaan, penampang melintang (cross section) merupakan salah satu elemen penting yang harus dirancang dengan cermat. Penampang ini menggambarkan pembagian ruang jalan secara horizontal, mulai dari jalur kendaraan, trotoar, drainase, hingga elemen pendukung lainnya.
Dengan adanya gambar detail yang jelas, proses perencanaan dan pelaksanaan konstruksi jalan dapat berjalan lebih efisien serta sesuai dengan standar yang berlaku.
Pengertian Penampang Melintang Jalan Perkotaan
Penampang melintang jalan perkotaan adalah gambar teknis yang menunjukkan potongan melintang suatu jalan beserta seluruh elemen yang ada di dalamnya. Gambar ini biasanya digunakan untuk menggambarkan lebar jalan, susunan lapisan perkerasan, serta fasilitas pendukung seperti trotoar dan saluran drainase.
Dalam gambar detail ini biasanya ditampilkan beberapa komponen utama seperti:
- Jalur lalu lintas kendaraan
- Trotoar (jalur pejalan kaki)
- Bahu jalan atau median
- Saluran drainase
- Lapisan struktur perkerasan jalan
Selain itu, detail ini juga dapat mencakup elemen tambahan seperti jalur sepeda, area hijau, serta utilitas bawah tanah.
Fungsi Penampang Melintang dalam Perencanaan Jalan
Penampang melintang memiliki peran penting dalam perencanaan jalan, terutama untuk memastikan bahwa semua elemen jalan tersusun dengan baik dan sesuai standar teknis.
Salah satu fungsi utamanya adalah sebagai panduan dalam menentukan dimensi setiap bagian jalan, sehingga kapasitas jalan dapat memenuhi kebutuhan lalu lintas yang ada.
Selain itu, penampang melintang juga membantu dalam perencanaan sistem drainase agar air hujan dapat dialirkan dengan baik dan tidak menyebabkan genangan di permukaan jalan.
Dari sisi keselamatan, pembagian ruang yang jelas antara jalur kendaraan, pejalan kaki, dan elemen lainnya sangat penting untuk mengurangi risiko kecelakaan.
Dalam berbagai proyek seperti jalan kota, kawasan perumahan, hingga kawasan komersial, gambar penampang melintang menjadi bagian penting dalam dokumen perencanaan.
Download Gambar Detail Penampang Melintang Jalan Perkotaan DWG AutoCAD

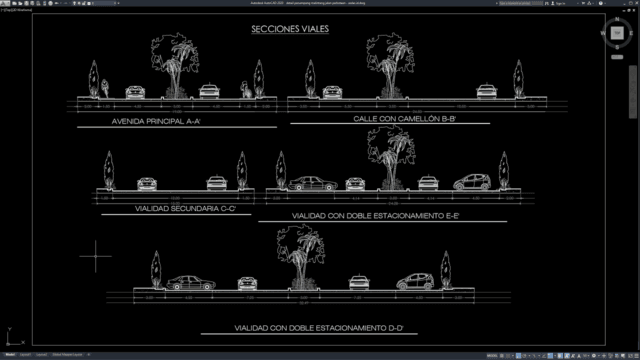

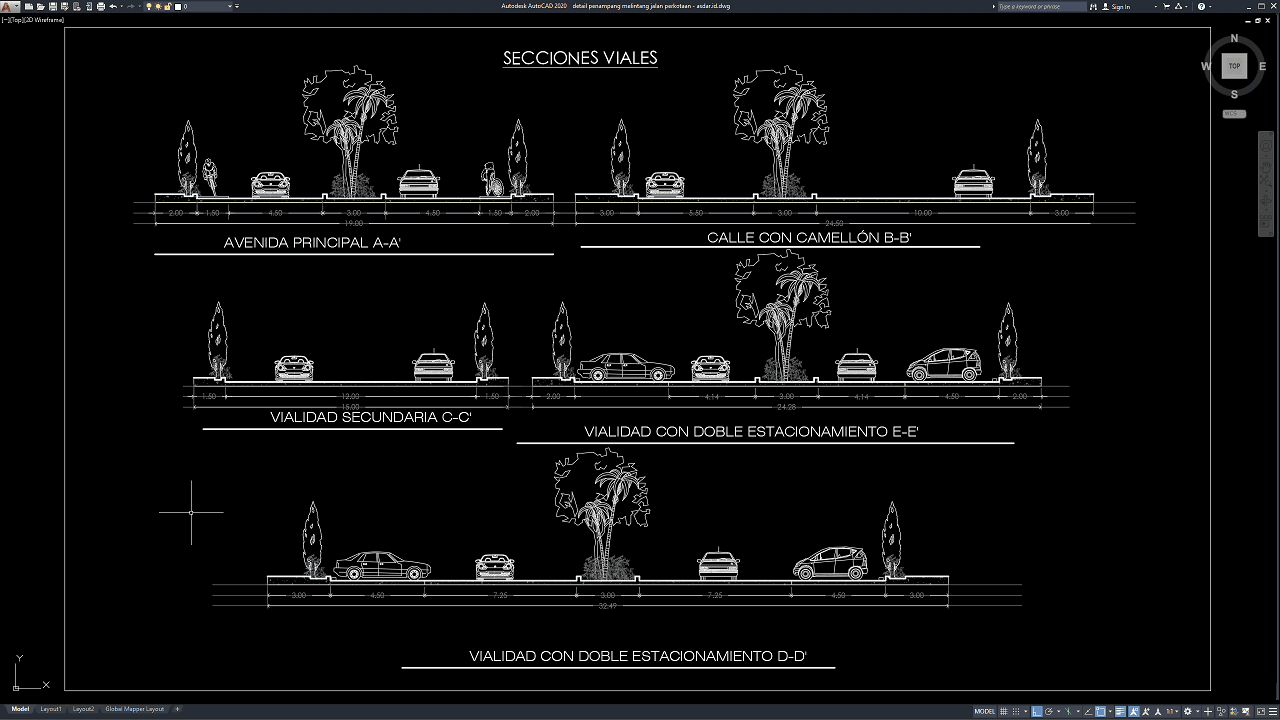

File yang dibagikan pada artikel ini berupa Gambar Detail Penampang Melintang Jalan Perkotaan dalam format DWG AutoCAD yang dapat digunakan sebagai referensi dalam pembuatan gambar kerja konstruksi jalan.
File DWG ini dapat dibuka menggunakan berbagai versi AutoCAD dan dapat diedit sesuai kebutuhan proyek, standar perencanaan jalan, maupun spesifikasi teknis yang digunakan.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Detail Penampang Melintang Jalan Perkotaan DWG AutoCAD dibawah ini:
Detail Penampang Melintang Jalan Perkotaan DWG AutoCAD
| Google Drive | DOWNLOAD[217.19KB] |
| Mediafire | DOWNLOAD[217.19KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Demikian artikel mengenai Gambar Detail Penampang Melintang Jalan Perkotaan DWG AutoCAD ini. Semoga file yang dibagikan dapat membantu rekan-rekan dalam menyusun gambar kerja perencanaan jalan, desain infrastruktur, maupun proyek konstruksi lainnya. Jangan lupa untuk membagikan artikel ini kepada rekan kerja atau tim proyek yang membutuhkan.
