Halo rekan-rekan arsitek, drafter, engineer, serta praktisi konstruksi yang sedang mengerjakan proyek fasilitas olahraga, stadion, maupun ruang publik berskala besar. Pada artikel ini saya akan membagikan referensi Gambar Detail Penampang Tribun Penonton DWG AutoCAD yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja tribun (spectator stands).
Tribun penonton merupakan elemen penting dalam berbagai fasilitas seperti stadion, lapangan olahraga, arena pertunjukan, hingga ruang publik terbuka. Desain tribun yang baik tidak hanya mempertimbangkan kapasitas, tetapi juga aspek kenyamanan, keamanan, serta visibilitas penonton terhadap area utama.
Pengertian Gambar Detail Penampang Tribun Penonton
Gambar detail penampang tribun penonton adalah gambar teknis yang menunjukkan potongan melintang dari struktur tribun. Detail ini memberikan informasi lengkap mengenai dimensi, susunan struktur, serta sistem konstruksi yang digunakan.
Dalam gambar penampang biasanya ditampilkan beberapa elemen utama seperti:
- Struktur utama (beton bertulang atau baja)
- Anak tangga (riser dan tread)
- Dudukan kursi penonton (seat)
- Jalur sirkulasi (akses naik-turun)
- Pondasi atau struktur bawah
Detail ini sangat penting untuk memastikan tribun dirancang sesuai standar teknis dan dapat dibangun dengan aman di lapangan.
Fungsi, Keunggulan, dan Komponen Detail Tribun Penonton
Tribun penonton berfungsi sebagai tempat duduk yang terorganisir untuk menyaksikan berbagai kegiatan seperti olahraga dan pertunjukan, dengan desain bertingkat yang memastikan visibilitas optimal bagi setiap penonton. Selain itu, tribun juga berperan dalam mengatur kapasitas dan distribusi pengunjung secara efisien melalui penataan tempat duduk, jalur akses, serta pembagian zona, sehingga tercipta sirkulasi yang aman dan tertib, terutama pada acara berskala besar. Dari sisi desain, tribun turut menjadi elemen arsitektural yang memperkuat karakter suatu fasilitas melalui bentuk, material, dan konfigurasi yang selaras dengan konsep kawasan.
Perencanaan tribun yang baik memberikan berbagai keunggulan, seperti visibilitas yang maksimal, keamanan yang terjamin sesuai standar dimensi dan kemiringan, sirkulasi yang lancar untuk akses masuk dan keluar, struktur yang kuat dan tahan lama, serta efisiensi dalam penggunaan ruang. Oleh karena itu, keberadaan gambar detail penampang sangat penting untuk memastikan seluruh aspek teknis dan fungsional dapat terpenuhi dengan baik.
Dalam file DWG AutoCAD, detail tribun umumnya mencakup berbagai komponen penting seperti dimensi tinggi (riser) dan lebar pijakan (tread), kemiringan tribun, detail kursi penonton, struktur rangka (beton atau baja), jalur tangga dan akses evakuasi, serta railing atau pembatas keamanan. Seluruh komponen tersebut harus dirancang sesuai standar kenyamanan dan keselamatan agar tribun dapat digunakan secara optimal dan aman.
Download Gambar Detail Penampang Tribun Penonton DWG AutoCAD
File yang dibagikan dalam artikel ini berupa gambar kerja dalam format DWG AutoCAD yang dapat digunakan sebagai referensi maupun dikembangkan lebih lanjut sesuai kebutuhan proyek Anda.
File ini kompatibel dengan berbagai versi AutoCAD dan dapat diedit sesuai standar desain serta spesifikasi teknis yang digunakan.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Detail Penampang Tribun Penonton DWG AutoCAD dibawah ini:

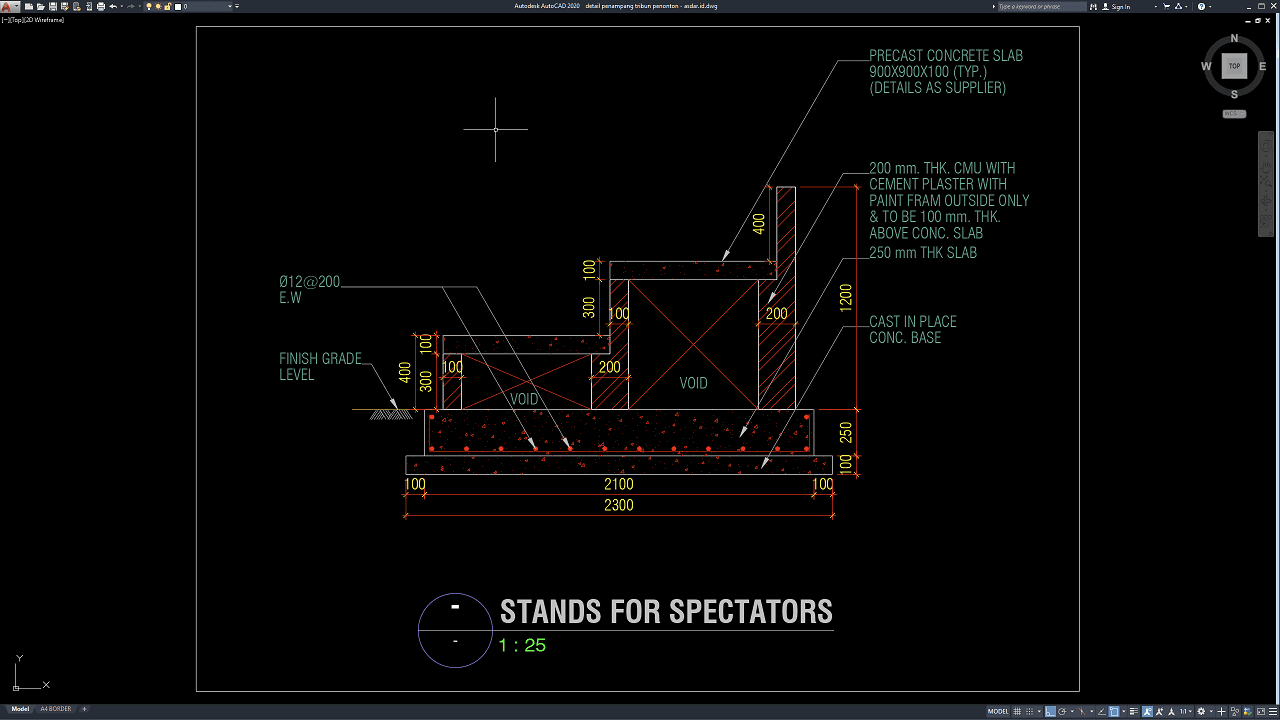

Detail Penampang Tribun Penonton DWG AutoCAD
| Google Drive | DOWNLOAD[219.67KB] |
| Mediafire | DOWNLOAD[219.67KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Demikian artikel mengenai Gambar Detail Penampang Tribun Penonton DWG AutoCAD ini. Semoga referensi yang dibagikan dapat membantu Anda dalam menyusun gambar kerja fasilitas olahraga, stadion, maupun proyek ruang publik lainnya. Jangan lupa untuk membagikan artikel ini kepada rekan kerja atau tim proyek yang membutuhkan referensi detail tribun penonton. Semoga bermanfaat!
