Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Artikel kali ini saya akan membagikan referensi Gambar Detail Tampak Depan dan Potongan Jembatan DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa.
Pengertian Tampak Depan dan Potongan Jembatan
Tampak depan jembatan adalah gambar proyeksi jembatan yang dilihat dari arah depan atau sejajar dengan sumbu melintang jembatan. Gambar ini berfungsi untuk memperlihatkan bentuk visual jembatan secara keseluruhan, termasuk lebar, tinggi struktur, posisi pilar atau abutment, pagar pengaman, serta elemen arsitektural lainnya. Tampak depan membantu perencana dan pelaksana memahami proporsi, estetika, dan hubungan antar elemen struktur jembatan dari sisi pandang luar.
Potongan jembatan adalah gambar teknik yang memperlihatkan bagian dalam struktur jembatan melalui irisan tertentu, baik secara memanjang maupun melintang. Gambar potongan digunakan untuk menjelaskan detail konstruksi yang tidak terlihat pada tampak luar, seperti susunan lapisan lantai jembatan, gelagar, balok, pelat, kolom, pondasi, serta sistem drainase.
Potongan jembatan sangat penting sebagai acuan teknis dalam pelaksanaan konstruksi karena menunjukkan dimensi, material, dan hubungan antar elemen struktur secara detail.
Download Gambar Detail Tampak Depan dan Potongan Jembatan DWG AutoCAD

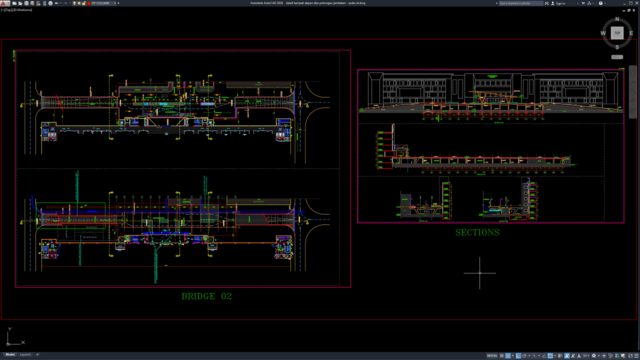

File yang saya bagikan kali ini menyajikan gambar detail tampak depan dan potongan jembatan yang cukup lengkap. Gambar jembatan ini terdiri dari detail denah dan potongan. Anda juga bisa memodifikasi gambarnya sesuka anda asalkan sesuai dengan standar jembatan. Gambar ini saya dapatkan di Internet, mohon maaf jika didalam gambar ada keterangan yang tidak lengkap mohon dimaklumi.
Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur maupun civil engineering. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat detail-detail lainnya, tentunya harus memahami dulu detail jembatan.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Detail Tampak Depan dan Potongan Jembatan DWG AutoCAD dibawah ini:
Detail Tampak Depan dan Potongan Jembatan DWG AutoCAD
| Google Drive | DOWNLOAD[567.55KB] |
| Mediafire | DOWNLOAD[567.55KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Sekian postingan singkat kali ini mengenai Gambar Detail Tampak Depan dan Potongan Jembatan DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi mengerjakan tugas kuliah, untuk referensi mengerjakan project atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
