Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Artikel hari ini saya akan membagikan referensi Gambar Dinding Penahan Tanah (Retaining Wall) DWG AutoCAD lengkap beserta RAB & backup volume kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa.
Pengertian Dinding Penahan Tanah (Retaining Wall)
Dinding penahan tanah (Retaining Wall) adalah struktur teknik sipil yang dibangun untuk menahan tekanan lateral tanah, terutama pada daerah dengan perbedaan elevasi atau kemiringan tanah yang curam. Fungsi utamanya adalah menahan tanah agar tidak longsor atau bergeser, serta menjaga kestabilan lereng pada berbagai konstruksi, seperti jalan raya, taman, basement bangunan, saluran air, dan tanggul.
Dinding ini dirancang agar mampu menahan beban tanah di belakangnya, termasuk beban tambahan seperti air, kendaraan, atau bangunan yang berada di atasnya. Dalam perencanaannya, dinding penahan harus memperhitungkan gaya geser, gaya tekan, dan gaya lateral agar tetap kokoh dan aman dalam jangka panjang.
Terdapat beberapa jenis dinding penahan tanah, antara lain:
- Gravity wall (mengandalkan berat sendiri),
- Cantilever wall (menggunakan pelat beton bertulang),
- Counterfort wall (dengan penyangga tambahan di belakang),
- Gabion wall (menggunakan kawat berisi batu),
- dan sheet pile wall (menggunakan lembaran baja, beton, atau kayu).
Secara keseluruhan, dinding penahan tanah merupakan elemen penting dalam pembangunan infrastruktur yang berfungsi untuk menciptakan kestabilan struktur, mencegah erosi, dan mendukung keselamatan konstruksi di area dengan perbedaan ketinggian tanah.
Download Gambar Dinding Penahan Tanah (Retaining Wall) DWG AutoCAD

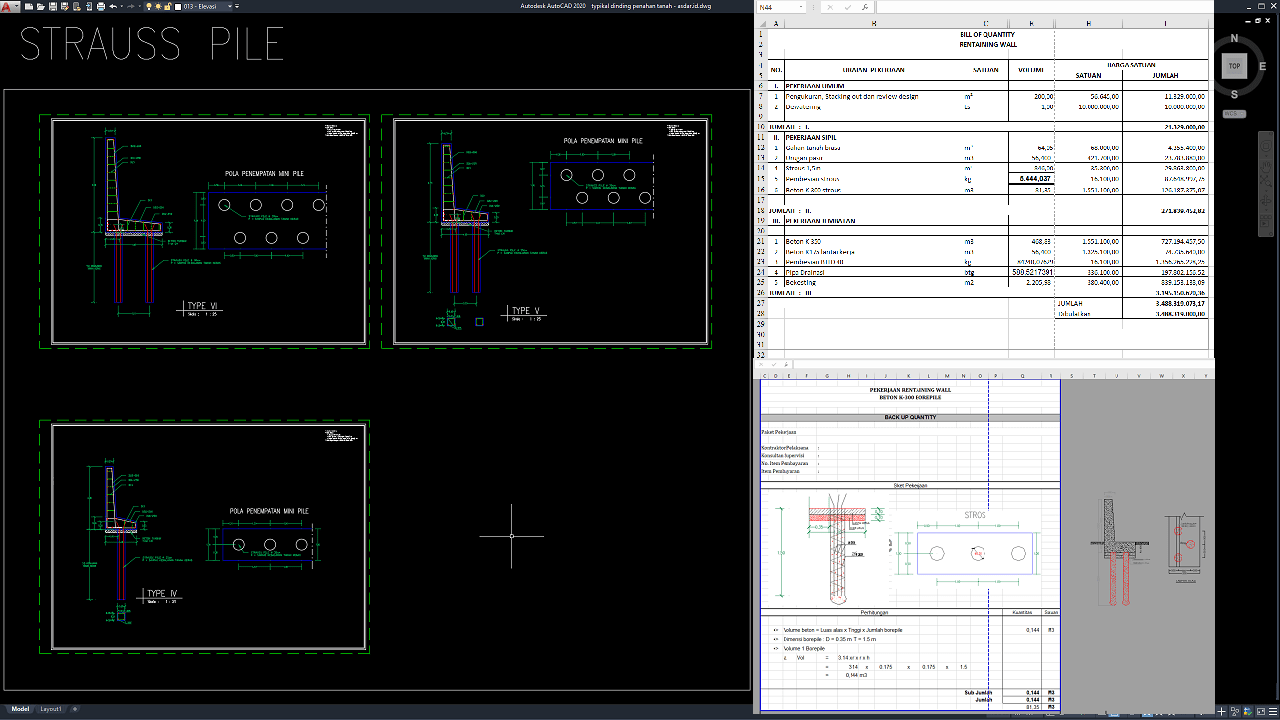

File yang saya bagikan kali ini menyajikan gambar dinding penahan tanah/retaining wall yang lengkap beserta rab dan backup volume. Gambar terdiri dari typikal, section/potongan, dan detail-detailnya. Anda juga bisa memodifikasi gambarnya sesuka anda asalkan sesuai dengan standar pembuatan retaining wall/dinding penahan tanah yang berlaku.
Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur maupun civil engineering. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat detail-detail lainnya, tentunya harus memahami dulu struktur retaining wall.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
