Halo rekan-rekan engineer sipil, highway engineer, transportation engineer, road design engineer, drafter AutoCAD, BIM modeler, konsultan perencana jalan, kontraktor jalan, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil. Pada artikel kali ini saya membagikan referensi Gambar Potongan Melintang Jalan Perkotaan DWG AutoCAD yang dapat digunakan untuk mempelajari konfigurasi geometrik jalan, susunan lapisan perkerasan, pembagian lajur lalu lintas, serta hubungan antara badan jalan dan elemen pendukung seperti trotoar, bahu jalan, kerb, dan saluran drainase.
Dalam pekerjaan perencanaan dan pembangunan infrastruktur jalan, gambar potongan melintang atau road cross section merupakan salah satu dokumen teknis yang penting. Gambar ini menunjukkan bentuk jalan jika dipotong secara tegak lurus terhadap arah memanjang jalan, sehingga dimensi lebar, elevasi, kemiringan melintang, dan susunan elemen jalan dapat dipahami dengan lebih jelas.
File Gambar Potongan Melintang Jalan Perkotaan DWG AutoCAD dapat dimanfaatkan sebagai bahan referensi untuk mempelajari penyusunan gambar teknik jalan, pengembangan desain geometrik, perencanaan perkerasan, koordinasi drainase, serta penyusunan dokumen gambar kerja konstruksi. Drawing dalam format CAD juga membantu pengguna memahami cara menyajikan informasi teknis secara terstruktur untuk kebutuhan perencanaan dan pelaksanaan proyek jalan perkotaan.
Pengertian Potongan Melintang Jalan Perkotaan
Potongan melintang jalan perkotaan adalah gambar teknik yang memperlihatkan konfigurasi penampang jalan dari satu sisi ke sisi lainnya. Gambar ini dapat menunjukkan lebar lajur lalu lintas, median, bahu jalan, trotoar, kerb, saluran drainase, serta lapisan pembentuk struktur perkerasan sesuai dengan desain yang direncanakan.
Jalan perkotaan memiliki karakteristik yang berbeda dari jalan di luar kawasan perkotaan karena harus mengakomodasi berbagai kebutuhan, seperti pergerakan kendaraan, keselamatan pejalan kaki, akses menuju bangunan, jaringan utilitas, dan pengelolaan air hujan. Oleh sebab itu, perencanaan penampang jalan perlu mempertimbangkan fungsi jalan, ruang milik jalan, kondisi lingkungan, volume lalu lintas, serta kebutuhan pengguna jalan.
Pada jalan dengan perkerasan lentur, penampang dapat memperlihatkan lapisan aspal, lapisan fondasi atas, lapisan fondasi bawah, dan tanah dasar. Sementara itu, elemen lain seperti trotoar, kerb, median, dan saluran drainase ditentukan berdasarkan kebutuhan desain serta kondisi lokasi proyek.
Fungsi Gambar Potongan Melintang Jalan
Gambar potongan melintang jalan memiliki beberapa fungsi penting dalam perencanaan dan pelaksanaan konstruksi, antara lain:
- Menunjukkan dimensi geometrik jalan. Gambar membantu menjelaskan lebar lajur, median, bahu, trotoar, serta elemen lain yang membentuk ruang jalan.
- Menjelaskan susunan perkerasan. Penampang dapat memperlihatkan jenis dan ketebalan lapisan perkerasan yang direncanakan.
- Menentukan kemiringan melintang. Informasi kemiringan membantu perencanaan aliran air permukaan menuju saluran drainase.
- Mendukung perencanaan elevasi. Gambar membantu menjelaskan hubungan elevasi badan jalan dengan trotoar, kerb, saluran, dan permukaan tanah di sekitarnya.
- Mendukung estimasi volume pekerjaan. Data dimensi dan ketebalan lapisan dapat digunakan untuk membantu perhitungan awal volume pekerjaan tanah dan material perkerasan.
- Mempermudah koordinasi proyek. Gambar menjadi acuan komunikasi antara perencana, kontraktor, surveyor, drafter, dan tim pelaksana di lapangan.
Download Gambar Potongan Melintang Jalan Perkotaan DWG AutoCAD

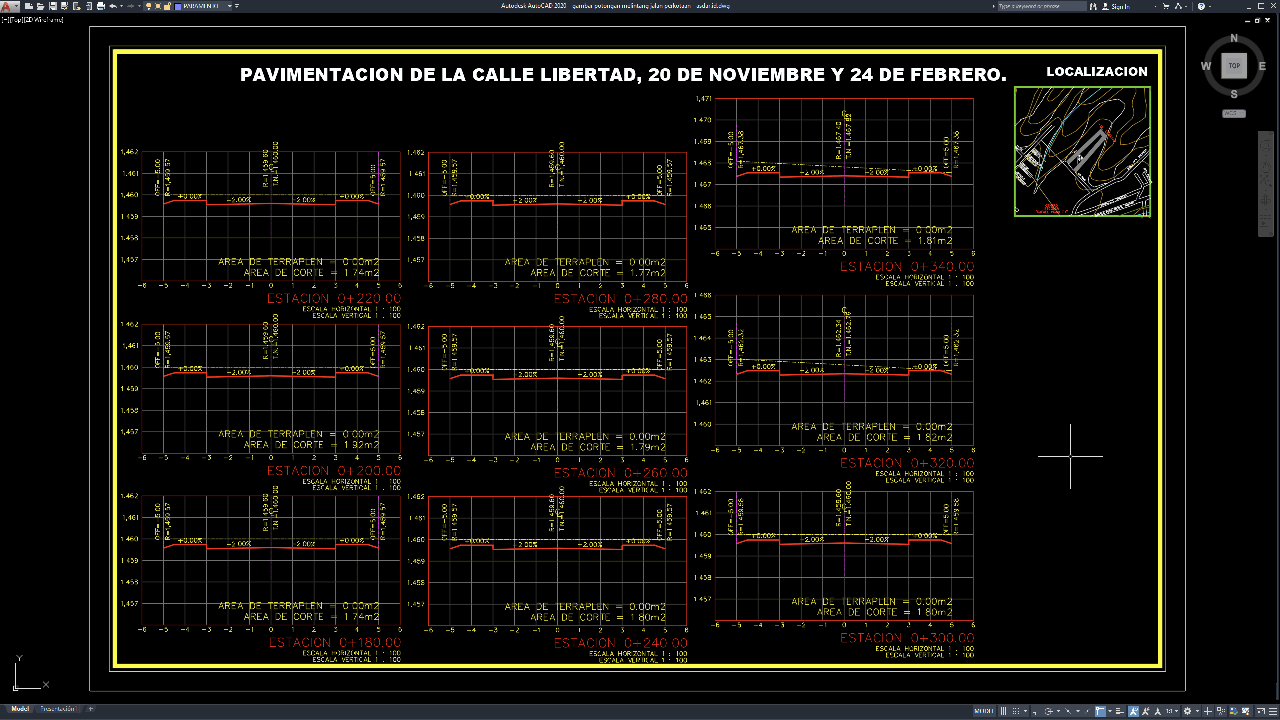

Bagi rekan-rekan civil engineer, road design engineer, highway engineer, drafter AutoCAD, BIM modeler, konsultan perencana jalan, kontraktor pekerjaan jalan, site engineer, surveyor, quantity surveyor, maupun mahasiswa teknik sipil, gambar Urban Road Cross Sections CAD DWG AutoCAD ini dapat digunakan sebagai referensi untuk memahami penyusunan gambar teknis potongan melintang jalan dan perencanaan geometrik jalan perkotaan. Drawing ini menampilkan beberapa penampang jalan berdasarkan STA tertentu, dilengkapi dengan informasi elevasi, kemiringan permukaan jalan, serta perhitungan luas penampang pekerjaan tanah.
Pada gambar terlihat beberapa potongan melintang jalan pada STA 0+180.00, STA 0+200.00, STA 0+220.00, STA 0+240.00, STA 0+260.00, STA 0+280.00, STA 0+300.00, STA 0+320.00, dan STA 0+340.00. Setiap penampang disajikan dalam bentuk grafik dengan garis grid, keterangan elevasi, garis permukaan rencana, dan informasi posisi terhadap sumbu jalan. Perbedaan elevasi pada setiap STA membantu menggambarkan kondisi permukaan jalan serta variasi profil melintang di sepanjang segmen yang direncanakan.
Drawing juga memperlihatkan informasi kemiringan melintang atau cross slope, termasuk nilai kemiringan sekitar 2,00% pada bagian permukaan jalan. Informasi ini berguna sebagai referensi untuk memahami pengaturan kemiringan permukaan dalam perencanaan drainase dan aliran air hujan. Selain itu, terdapat keterangan Area de Terraplen dan Area de Corte, yang menunjukkan luas penampang timbunan dan galian pada setiap STA. Data tersebut dapat menjadi dasar awal untuk mempelajari perhitungan volume pekerjaan tanah pada proyek pembangunan maupun peningkatan jalan.
Di bagian kanan atas gambar terdapat peta lokasi (localización) yang menunjukkan posisi area pekerjaan terhadap kondisi lingkungan di sekitarnya. Elemen ini melengkapi gambar penampang dengan memberikan konteks lokasi proyek. Skala horizontal dan vertikal juga dicantumkan pada gambar, sehingga pembaca dapat memahami penyajian grafik penampang berdasarkan skala yang digunakan dalam drawing.
Kombinasi potongan melintang jalan, elevasi rencana, kemiringan melintang, data luas galian dan timbunan, serta peta lokasi menjadikan file DWG ini bermanfaat sebagai bahan referensi dan pembelajaran untuk pekerjaan urban road design, road cross section drafting, highway engineering, road geometric design, earthwork calculation, cut and fill analysis, road construction planning, quantity takeoff, dan civil engineering CAD drafting.
File DWG AutoCAD dapat dimanfaatkan untuk mempelajari struktur penyajian gambar, memeriksa elemen penampang, serta menyesuaikan informasi teknis sesuai kebutuhan pekerjaan. Namun, gambar ini lebih berfokus pada penampang melintang dan pekerjaan tanah, bukan detail lengkap seluruh elemen jalan perkotaan. Lebar lajur, median, trotoar, kerb, lapisan perkerasan, saluran drainase, dan fasilitas jalan lainnya tidak seluruhnya terlihat pada gambar yang diunggah. Oleh karena itu, penerapan pada proyek nyata harus didasarkan pada data survei, desain geometrik, perhitungan teknis, spesifikasi proyek, dan standar perencanaan jalan yang berlaku.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Spanyol, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Potongan Melintang Jalan Perkotaan DWG AutoCAD dibawah ini:
Gambar Potongan Melintang Jalan Perkotaan DWG AutoCAD
| Google Drive | DOWNLOAD[4.18MB] |
| Mediafire | DOWNLOAD[4.18MB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Gambar Potongan Melintang Jalan Perkotaan DWG AutoCAD merupakan referensi yang bermanfaat bagi engineer sipil, perencana jalan, drafter, kontraktor, mahasiswa, dan profesional konstruksi yang ingin mempelajari gambar teknik infrastruktur jalan. Melalui gambar penampang, pengguna dapat memahami hubungan antara lajur lalu lintas, trotoar, median, lapisan perkerasan, drainase, serta elemen pendukung lainnya.
Pemanfaatan file DWG sebagai bahan pembelajaran dapat membantu meningkatkan pemahaman mengenai urban road cross section, penyusunan gambar kerja, koordinasi desain, dan estimasi kuantitas konstruksi. Untuk penggunaan pada proyek nyata, seluruh dimensi dan spesifikasi harus diverifikasi oleh tenaga ahli berdasarkan kondisi lapangan, kebutuhan lalu lintas, analisis teknis, dan standar yang berlaku.
