Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Artikel kali ini saya akan membagikan referensi Gambar Standar Konstruksi Drainase DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.

Pengertian Drainase

Drainase adalah pembuangan alami atau buatan air permukaan dari suatu daerah. Drainase penting untuk fungsi sukses sebuah lokasi proyek. Drainase membantu mengarahkan aliran air (dari hujan atau irigasi) untuk menghilangkannya dari permukaan tanah. Ada dua kegunaan untuk sistem drainase sebagai bagian dari sistem perkotaan atau kota yang ada dan berkembang. Sistem drainase ada di tempat untuk menghilangkan kelebihan air dalam suatu perkembangan. Ini bisa berupa air banjir dan air hujan dan berbagai jenis limpasan. Sistem drainase juga ada untuk membuang air limbah secara efektif, dan ini disebut sebagai sistem saluran pembuangan.

Tidak memiliki sistem drainase yang tepat di tempat akan mengakibatkan banjir daerah dataran rendah, sehingga menyebabkan kerusakan properti dan risiko kesehatan. Sistem drainase yang efektif adalah sistem yang menghilangkan semua kelebihan air tanpa menimbulkan ketidaknyamanan dalam hal disain. Misalnya, di daerah yang memiliki banyak bangunan seperti tempat tinggal dan pertokoan, tidak bisa ada saluran air terbuka yang mengalir melalui daerah.

Download Gambar Standar Konstruksi Drainase DWG AutoCAD

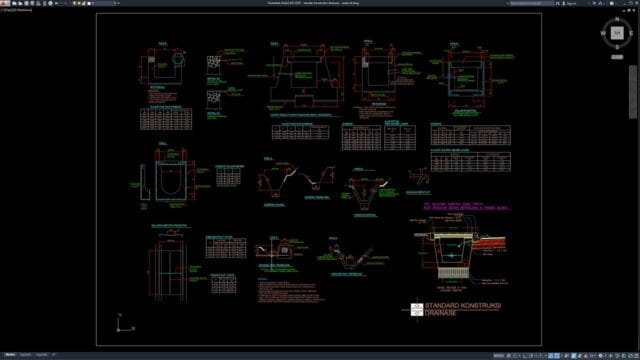

File yang saya bagikan kali ini menyajikan gambar detail typical drainase yang lumayan lengkap. Gambar yang disajikan pada drainase ini meliputi gambar potongan tipe-e, kuantitas dan dimensi, detail e1, pasangan batu tipe-f, potongan tipe-g, saluran beton tipe-, saluran beton tipe-i, daerah galian tipe-a, daerah timbunan, kondisi normal tipe-b, kondisi row terbatas tipe-c, kondisi row terbatas tipe-d, dan lain sebagainya.

Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur maupun civil engineering.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Silahkan didownload Gambar Standar Konstruksi Drainase DWG AutoCAD dibawah ini:

Gambar Standar Konstruksi Drainase DWG AutoCAD

Google Drive DOWNLOAD[347.73KB]
Mediafire DOWNLOAD[347.73KB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Gambar Standar Konstruksi Drainase DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
