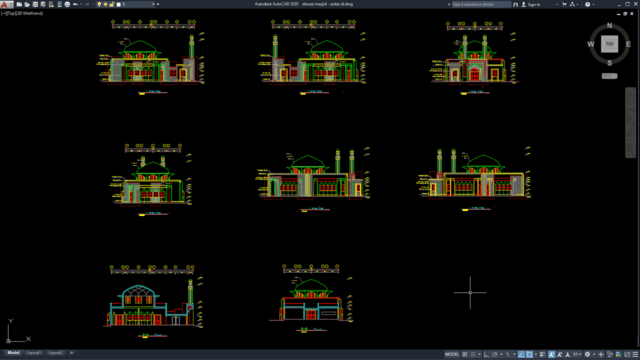

Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Kesempatan kali ini saya akan membagikan Referensi Elevasi Tampak Masjid Format DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar desain.

Pengertian Elevasi dan Tampak

Elevasi adalah adalah posisi vertikal (ketinggian) suatu objek dari suatu titik tertentu (datum). Pada gambar denah perlu dicantumkan ketinggian elevasi lantai (tinggi-rendah lantai yang diinginkan). Ketinggian elevasi ini pada gambar denah ditulis dengan tanda ±0.00 maka lantai ruangan tersebut merupakan awal pengukuran ketinggian. Apabila ruang lain akan dibuat tinggi atau lebih rendah maka perlu tanda + (plus) atau – (minus). Sebagai contoh, ruang tamu diberi ketinggian : +0.00.

Tampak adalah wujud bangunan secara dua dimensi yang terlihat dari luar bangunan yaitu tampak depan, tampak samping kanan, tampak samping kiri, tampak belakang, dan tampak atas. Fungsi gambar tampak antara lain untuk menunjukkan dimensi bangunan, proporsi, gaya arsitektur, warna & material, dan estetika.

Download Referensi Elevasi Tampak Masjid Format DWG AutoCAD

File yang saya bagikan kali ini menyajikan gambar masjid yang tidak lengkap. Gambar terdiri dari elevasi tampak saja. Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat rencana dan detail-detail lainnya, tentunya harus memahami dulu struktur dari masjid bertingkat.

Gambar Referensi Elevasi Tampak Masjid Format DWG AutoCAD adalah merupakan salah satu contoh desain gambar yang ada pada umumnya diterapkan pada pekerjaan terkait pada masing-masing wilayah Indonesia.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Silahkan didownload Referensi Elevasi Tampak Masjid Format DWG AutoCAD dibawah ini:

Referensi Elevasi Tampak Masjid Format DWG AutoCAD

Google Drive DOWNLOAD[338.37KB]
Mediafire DOWNLOAD[338.37KB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Oke, mungkin itu saja referensi gratis mengenai Referensi Elevasi Tampak Masjid Format DWG AutoCAD, mudah-mudahan bermanfaat untuk anda yang membutuhkan contoh desain masjid. Silahkan di share artikel ini ke yang lain agar bisa mendapatkan manfaatnya juga, terima kasih!
