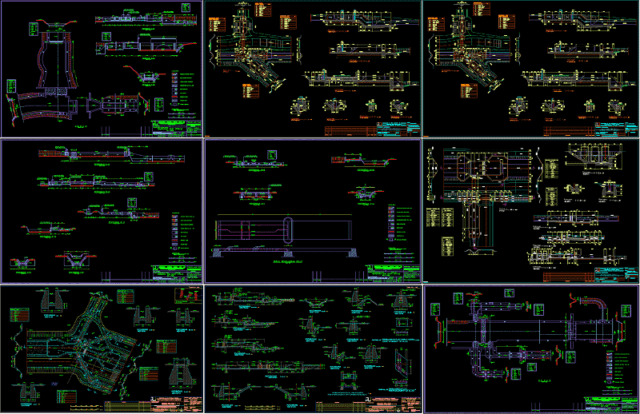

kumpulan gambar bangunan irigasi
kumpulan gambar bangunan irigasi

Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Artikel kali ini saya akan membagikan referensi Kumpulan Gambar Bangunan Irigasi DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD Irigasi, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar bahkan dipakai untuk pekerjaan dilapangan.

Pengertian Bangunan Irigasi

Keberadaan bangunan irigasi diperlukan untuk menunjang pengambilan dan pengaturan air irigasi. Beberapa jenis bangunan irigasi yang sering dijumpai dalam praktek irigasi antara lain:

  • Bangunan utama
  • Bangunan pembawa
  • Bangunan bagi
  • Bangunan sadap
  • Bangunan pengatur muka air
  • Bangunan pembuang dan penguras
  • Bangunan pelengkap

Bangunan Utama

Bangunan utama dimaksudkan sebagai penyadap dari suatu sumber air untuk dialirkan ke seluruh daerah irigasi yang dilayani. Berdasarkan sumber airnya, bangunan utama dapat diklasifikasikan menjadi beberapa kategori:

  • Bendung
  • Pengambilan bebas
  • Pengambilan dari waduk
  • Stasiun pompa
a. Bendung

Bendung adalah adalah bangunan air dengan kelengkapannya yang dibangun melintang sungai atau sudetan yang sengaja dibuat dengan maksud untuk meninggikan elevasi muka air sungai. Apabila muka air di bendung mencapai elevasi tertentu yang dibutuhkan, maka air sungai dapat disadap dan dialirkan secara gravitasi ke tempat-tempat yang memerlukannya.

Terdapat beberapa jenis bendung, diantaranya adalah (1) bendung tetap (weir), (2) bendung gerak (barrage) dan (3) bendung karet (inflamble weir). Pada bangunan bendung biasanya dilengkapi dengan bangunan pengelak, peredam energi, bangunan pengambilan, bangunan pembilas, kantong lumpur dan tanggul banjir.

b. Pengambilan Bebas

Pengambilan bebas adalah bangunan yang dibuat ditepi sungai menyadap air sungai untuk dialirkan ke daerah irigasi yang dilayani. Perbedaan dengan bendung adalah pada bangunan pengambilan bebas tidak dilakukan pengaturan tinggi muka air di sungai. Untuk dapat mengalirkan air secara gravitasi, muka air di sungai harus lebih tinggi dari daerah irigasi yang dilayani.

c. Pengambilan dari Waduk

Salah satu fungsi waduk adalah menampung air pada saat terjadi kelebihan air dan mengalirkannya pada saat diperlukan. Dilihat dari kegunaannya, waduk dapat bersifat eka guna dan multi guna. Pada umumnya waduk dibangun memiliki banyak kegunaan seperti untuk irigasi, pembangkit listrik, peredam banjir, pariwisata, dan perikanan.

Apabila salah satu kegunaan waduk untuk irigasi, maka pada bangunan outlet dilengkapi dengan bangunan sadap untuk irigasi. Alokasi pemberian air sebagai fungsi luas daerah irigasi yang dilayani serta karakteristik waduk.

d. Stasiun Pompa

Bangunan pengambilan air dengan pompa menjadi pilihan apabila upaya-upaya penyadapan air secara gravitasi tidak memungkinkan untuk dilakukan, baik dari segi teknis maupun ekonomis. Salah satu karakteristik pengambilan irigasi dengan pompa adalah investasi awal yang tidak begitu besar namun biaya operasi dan eksploitasi yang sangat besar.

Bangunan Pembawa

Bangunan pembawa mempunyai fungsi membawa / mengalirkan air dari sumbemya menuju petak irigasi. Bangunan pembawa meliputi saluran primer, saluran sekunder, saluran tersier dan saluran kwarter. Termasuk dalam bangunan pembawa adalah talang, gorong-gorong, siphon, tedunan dan got miring.

Saluran primer biasanya dinamakan sesuai dengan daerah irigasi yang dilayaninya. Sedangkan saluran sekunder sering dinamakan sesuai dengan nama desa yang terletak pada petak sekunder tersebut. Berikut ini penjelasan berbagai saluran yang ada dalam suatu sistem irigasi.

Saluran primer membawa air dari bangunan sadap menuju saluran sekunder dan ke petak-petak tersier yang diairi. Batas ujung saluran primer adalah pada bangunan bagi yang terakhir.
Saluran sekunder membawa air dari bangunan yang menyadap dari saluran primer menuju petak-petak tersier yang dilayani oleh saluran sekunder tersebut. Batas akhir dari saluran sekunder adalah bangunan sadap terakhir.

Saluran tersier membawa air dari bangunan yang menyadap dari saluran sekunder menuju petak-petak kuarter yang dilayani oleh saluran sekunder tersebut. Batas akhir dari saluran sekunder adalah bangunan boks tersier terakhir.

Saluran kuarter membawa air dari bangunan yang menyadap dari boks tersier menuju petak-petak sawah yang dilayani oleh saluran sekunder tersebut. Batas akhir dari saluran sekunder adalah bangunan boks kuarter terakhir

Bangunan Bagi dan Sadap

Bangunan bagi merupakan bangunan yang terletak pada saluran primer, sekunder dan tersier yang berfungsi untuk membagi air yang dibawa oleh saluran yang bersangkutan. Khusus untuk saluran tersier dan kuarter bangunan bagi ini masing-masing disebut boks tersier dan boks kuarter. Bangunan sadap tersier mengalirkan air dari saluran primer atau sekunder menuju saluran tersier penerima. Dalam rangka penghematan bangunan bagi dan sadap dapat digabung menjadi satu rangkaian bangunan.

Bangunan bagi pada saluran-saluran besar pada umumnya mempunyai 3 bagian utama, yaitu:

  1. Alat pembendung, bermaksud untuk mengatur elevasi muka air sesuai dengan tinggi pelayanan yang direncanakan
  2. Perlengkapan jalan air melintasi tanggul, jalan atau bangunan lain menuju saluran cabang. Konstruksinya dapat berupa saluran terbuka ataupun gorong-gorong. Bangunan ini dilengkapi dengan pintu pengatur agar debit yang masuk saluran dapat diatur.
  3. Bangunan ukur debit, yaitu suatu bangunan yang dimaksudkan untuk mengukur besarnya debit yang mengalir.

Bangunan Pengatur dan Pengukur

Agar pemberian air irigasi sesuai dengan yang direncanakan, perlu dilakukan pengaturan dan pengukuran aliran di bangunan sadap (awal saluran primer), cabang saluran jaringan primer serta bangunan sadap primer dan sekunder. Bangunan pengatur muka air dimaksudkan untuk dapat mengatur muka air sampai batas-batas yang diperlukan untuk dapat memberikan debit yang konstan dan sesuai dengan yang dibutuhkan. Sedangkan bangunan pengukur dimaksudkan untuk dapat memberi informasi mengenai besar aliran yang dialirkan. Kadangkala, bangunan pengukur dapat juga berfungsi sebagai bangunan pangatur.

Bangunan Drainase

Bangunan drainase dimaksudkan untuk membuang kelebihan air di petak sawah maupun saluran. Kelebihan air di petak sawah dibuang melalui saluran pembuang, sedangkan kelebihan air disaluran dibuang melalui bangunan pelimpah. Terdapat beberapa jenis saluran pembuang, yaitu saluran pembuang kuarter, saluran pembuang tersier, saluran pembuang sekunder dan saluran pembuang primer. Jaringan pembuang tersier dimaksudkan untuk:

  • Mengeringkan sawah
  • Membuang kelebihan air hujan
  • Membuang kelebihan air irigasi

Saluran pembuang kuarter menampung air langsung dari sawah di daerah atasnya atau dari saluran pembuang di daerah bawah. Saluran pembuang tersier menampung air buangan dari saluran pembuang kuarter. Saluran pembuang primer menampung dari saluran pembuang tersier dan membawanya untuk dialirkan kembali ke sungai.

Bangunan Pelengkap

Sebagaimana namanya, bangunan pelengkap berfungsi sebagai pelengkap bangunan-bangunan irigasi yang telah disebutkan sebelumnya. Bangunan pelengkap berfungsi untuk memperlancar para petugas dalam eksploitasi dan pemeliharaan. Bangunan pelengkap dapat juga dimanfaatkan untuk pelayanan umum. Jenis-jenis bangunan pelengkap antara lain jalan inspeksi, tanggul, jembatan penyebrangan, tangga mandi manusia, sarana mandi hewan, serta bangunan lainnya. [sumber referensi: ilmutekniksipil.com]

Download Kumpulan Gambar Bangunan Irigasi DWG AutoCAD

File yang saya bagikan kali ini menyajikan Kumpulan Gambar Bangunan Irigasi yang sangat lengkap. File ini ada bermacam-macam gambar, mulai dari bangunan bagi, bangunan sadap, bendung, jembatan desa, dan lain-lain.

Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur maupun civil engineering.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Kumpulan Gambar Bangunan Irigasi DWG AutoCAD

Buat teman-teman yang lagi mengerjakan proyek irigasi, berikut ini saya bagikan gambar-gambar bangunan irigasi. Silahkan didownload Kumpulan Gambar Bangunan Irigasi DWG AutoCAD dibawah ini:

Password rar: www.asdar.id

Bangunan Bagi DWG AutoCAD

Bangunan Bagi 1
Google Drive DOWNLOAD[151.11KB]
Mediafire DOWNLOAD[151.11KB]
Bangunan Bagi 2
Google Drive DOWNLOAD[153.70KB]
Mediafire DOWNLOAD[153.70KB]
Bangunan Bagi 3
Google Drive DOWNLOAD[155.80KB]
Mediafire DOWNLOAD[155.80KB]

Bangunan Sadap DWG AutoCAD

Bangunan Sadap 1
Google Drive DOWNLOAD[168.44KB]
Mediafire DOWNLOAD[168.44KB]
Bangunan Sadap 2
Google Drive DOWNLOAD[322.32KB]
Mediafire DOWNLOAD[322.32KB]
Bangunan Sadap 3
Google Drive DOWNLOAD[296.18KB]
Mediafire DOWNLOAD[296.18KB]

Bendung DWG AutoCAD

Bendung 1
Google Drive DOWNLOAD[443.66KB]
Mediafire DOWNLOAD[443.66KB]
Bendung 2
Google Drive DOWNLOAD[497.05KB]
Mediafire DOWNLOAD[497.05KB]
Bendung 3
Google Drive DOWNLOAD[855.38KB]
Mediafire DOWNLOAD[855.38KB]

Jembatan Desa DWG AutoCAD

Jembatan Desa Tipe 1
Google Drive DOWNLOAD[158.26KB]
Mediafire DOWNLOAD[158.26KB]
Jembatan Desa Tipe 2
Google Drive DOWNLOAD[207.18KB]
Mediafire DOWNLOAD[207.18KB]
Jembatan Desa Tipe 3
Google Drive DOWNLOAD[141.57KB]
Mediafire DOWNLOAD[141.57KB]
Jembatan Desa Tipe 4
Google Drive DOWNLOAD[207.14KB]
Mediafire DOWNLOAD[207.14KB]

Lain-Lain Format DWG AutoCAD

Bangunan Ukur 1
Google Drive DOWNLOAD[126.33KB]
Mediafire DOWNLOAD[126.33KB]
Mistar Ukur
Google Drive DOWNLOAD[110.07KB]
Mediafire DOWNLOAD[110.07KB]
Papan Eksploitasi
Google Drive DOWNLOAD[169.63KB]
Mediafire DOWNLOAD[169.63KB]
Patok Hektometer
Google Drive DOWNLOAD[173.77KB]
Mediafire DOWNLOAD[173.77KB]
Bangunan Sadap 10
Google Drive DOWNLOAD[205.94KB]
Mediafire DOWNLOAD[205.94KB]
Bangunan Sadap 11
Google Drive DOWNLOAD[142.08KB]
Mediafire DOWNLOAD[142.08KB]
Bangunan Sadap 12
Google Drive DOWNLOAD[142.13KB]
Mediafire DOWNLOAD[142.13KB]
Siphon 1
Google Drive DOWNLOAD[442.78KB]
Mediafire DOWNLOAD[442.78KB]
Siphon 2
Google Drive DOWNLOAD[199.27KB]
Mediafire DOWNLOAD[199.27KB]
Talang 1B
Google Drive DOWNLOAD[416.96KB]
Mediafire DOWNLOAD[416.96KB]
Tangga Cuci
Google Drive DOWNLOAD[60.59KB]
Mediafire DOWNLOAD[60.59KB]

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Kumpulan Gambar Bangunan Irigasi DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
